(54) ПРИБОР ДЛЯ ИЗМЕРЕНИЯ И КОНТРОЛЯ ПРИВОДНЫХ РЕМНЕЙ

(57) Реферат:

Изобретение относится к измерительной технике и может быть использовано для контроля натяжения приводных ремней. Устройство содержит ручку и головку. На ручке крепится ось, на которую надеты два подвижных эллипса со шкалами, с возможностью поворота вокруг оси, и указательная стрелка. При этом на ось неподвижно крепится плоская пружина, которая своими концами привинчивается винтами к подвижным эллипсам. Технический результат заключается в повышении точности измерений. 1 ил.

Изобретение относится к бумажной промышленности и служит для измерения и контроля приводных ремней на оборудовании.

Известен прибор (см. книгу «Практика слесарно-инструментальных и шлифовальных работ», М., стр.77), состоящий из ручки и головки. Известный прибор не делает измерения и контроля приводных ремней.

Изобретение направлено на устранение данных недостатков. Достигается тем, что головка состоит из двух подвижных эллипсов.

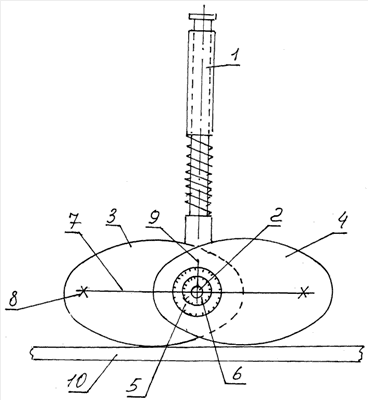

На чертеже изображен прибор для измерения и контроля приводных ремней.

Оно состоит из ручки 1, на которой крепится ось 2. На ось 2 надеты подвижные эллипсы 3 и 4 со шкалами 5 и 6. На оси 2 неподвижно крепится плоская пружина 7, которая своими концами привинчивается винтами 8 к подвижным эллипсам 3 и 4. К оси 2 крепится указательная стрелка 9.

Прибор для измерения и контроля приводных ремней работает следующим образом.

Прибор прикладывают к ремню 10. Нажимают на ручку 1, при этом происходит деформация ремня 9 и поворот эллипсов 3 и 4 вокруг оси 2 со шкалами 5 и 6. Шкалы 5 и 6 показывают одинаковое значение относительно указательной стрелки 9.

Формула изобретения

Прибор для измерения и контроля приводных ремней, содержащий ручку и головку, отличающийся тем, что на ручке крепится ось, на которую одеты два подвижных эллипса со шкалами, с возможностью поворота вокруг оси, и указательная стрелка, при этом на ось неподвижно крепится плоская пружина, которая своими концами привинчивается винтами к подвижным эллипсам.
