Патент на изобретение №2316635

(54) ПЛИТА ПОКРЫТИЯ

(57) Реферат:

Изобретение относится к области строительства, в частности к плитам покрытия. Технический результат заключается в повышении несущей способности плиты покрытия. Плита покрытия включает верхний пояс из профнастила, который подкреплен в пролете шпренгельной затяжкой. Затяжка прикреплена на опорах плиты к жестким торцевым балкам, которые прикреплены к профнастилу. Жесткие торцевые балки выполнены в форме выступающих из профнастила консольных упоров. Упоры прикреплены к верхним и нижним полкам профнастила и отстоят от опор плиты на расстояние не более 1=(2W_xR)/(qL), где: 1 – максимально допустимое расстояние от опоры до консолей плиты; L – пролет; q – погонная нагрузка на плиту; R – расчетное сопротивление материала; W_x – момент сопротивления сечения профнастила. 1 ил.

Изобретение относится к строительству и касается плит покрытий, подкрепленных шпренгелями.

Известна шпренгельная плита покрытия, содержащая полку плиты, подкрепленную в пролете шпренгельной системой, с креплением шпренгелей в углах плиты (см. а.с. СССР №894125, М.кл.3 ЕО4С 2/50, бюллетень №48, 30.12.81).

Такое конструктивное решение не может быть использовано в плите при выполнении ее верхнего пояса из стального профнастила, так как прочность крепления шпренгельной системы в профнастиле не обеспечивается.

Прототипом изобретения является плита покрытия, включающая верхний пояс из профнастила, который подкреплен в пролете шпренгельной затяжкой, прикрепленной на опорах плиты к жестким торцевым балкам в форме уголкового профиля, прикрепленного к нижним полкам профнастила (см. Хисамов Р.И., Голубчиков А.В. “Ограждающие конструкции покрытий производственных зданий из стального профилированного настила”, Чебоксары, 1990, стр.37, рис.38).

Такое конструктивное решение трудоемко в изготовлении и снижается прочность шпренгельной плиты.

Изобретение направлено на повышение несущей способности плиты покрытия.

Результат достигается тем, что в плите покрытия, включающей верхний пояс из профнастила, который подкреплен в пролете шпрегельной затяжкой, прикрепленной на опорах плиты к жестким торцевым балкам, которые в свою очередь прикреплены к профнастилу, согласно изобретению жесткие торцевые балки выполнены в форме выступающих из профнастила консольных упоров, которые прикреплены к верхним и нижним полкам профнастила и отстоят от опор плиты на расстояние не более

где: l – максимально допустимое расстояние от опоры до консолей плиты;

L – пролет;

q – погонная нагрузка на плиту;

R – расчетное сопротивление материала;

W_x – момент сопротивления сечения профнастила.

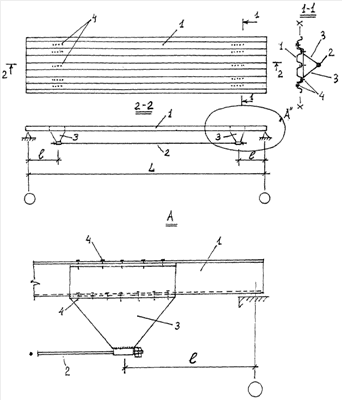

На чертеже изображена плита покрытия с решением узлов крепления шпренгелей к профнастилу.

Плита покрытия включает верхний пояс из профнастила 1, который подкреплен в пролете шпренгельной затяжкой 2, прикрепленной на опорах плиты к жестким торцевым балкам, выполненным в форме выступающих из профнастила консольных упоров 3, которые прикреплены к верхним и нижним полкам профнастила 1 и отстоят от опор плиты на расстояние не более l.

При работе плиты условие крепления 4 консольных упоров 3 к верхним и нижним полкам профнастила 1 повышает прочность их защемления в профнастиле, а условие ограничения максимально допустимого расстояния от опор до консольных упоров плиты повышает их несущую способность.

Благодаря предложенному решению несущая способность плиты повышается в 2 раза, т.е. изобретение может быть использовано для изготовления облегченных плит покрытия пролетами 6-12 м.

Формула изобретения

Плита покрытия, включающая верхний пояс из профнастила, который подкреплен в пролете шпренгельной затяжкой, прикрепленной на опорах плиты к жестким торцевым балкам, которые прикреплены к профнастилу, отличающаяся тем, что жесткие торцевые балки выполнены в форме выступающих из профнастила консольных упоров, которые прикреплены к верхним и нижним полкам профнастила и отстоят от опор плиты на расстоянии не более

где l – максимально допустимое расстояние от опоры до консолей плиты;

L – пролет;

q – погонная нагрузка на плиту;

R – расчетное сопротивление материала;

W_x – момент сопротивления сечения профнастила.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 25.07.2008

Извещение опубликовано: 27.12.2009 БИ: 36/2009
