Патент на изобретение №2316447

(54) ГИДРОКОМБИНЕЗОН ВОДОЛАЗА

(57) Реферат:

Изобретение относится к водолазному снаряжению, а именно к устройству гидрокомбинезона. Гидрокомбинезон водолаза содержит начленник, две неопреновые створки, соединенные застежкой типа «молния», и выполнен в области паха с эластичной резиновой вставкой с кольцом. Начленник выполнен в виде презерватива с отрезанной частью спермоприемника и надетого своим валиком на обтюрирующее кольцо. Неопреновые створки расположены с возможностью прикрывания начленника и обтюрирующего кольца. Такое выполнение гидрокомбинезона повышает надежность его герметизации. 2 ил.

Изобретение относится к водолазному снаряжению и, в частности, к устройству гидрокомбинезона водолаза.

Известны гидрокомбинезоны водолазов (УГК-ЗМ, УГК-4 и др.), не имеющие устройства для вывода мочи.

Известно автономное устройство для вывода мочи (а.с. 1021639 от 07.06.83) и мочеприемник для водолаза (а.с. 1098547 от 22.02.84).

Первое из названных устройств (прототип) состоит из начленника, мочеприемника и сильфона для удаления мочи. В ходе испытаний и опытной эксплуатации выявлено, что в случае переполнения мочеприемника, при горизонтальном плавании и при нырянии, происходит частичная протечка мочи в гидрокомбинезон через начленник.

Кроме того, данному устройству присущи такие недостатки, как сложность в изготовлении, довольно высокая стоимость и необходимость периодически промывать все детали устройства водой.

Второе устройство (аналог) представляет собой двойные трусы из прорезиненной ткани, между которыми помещается начленник. Недостатки этого устройства те же, что и первого. Протечки могут возникать также и при обжиме водолаза. Причиной всех протечек является негерметичность начленника.

Задачами данного изобретения являются:

– создание простого и надежного устройства для вывода мочи, являющегося частью гидрокомбинезона водолаза;

– повышение надежности герметизации начленника;

– вывод мочи прямо в окружающую среду.

Поставленные задачи достигаются тем, что в гидрокомбинезон в области паха вклеен участок с тонкой эластичной резиновой вставкой, в которую вмонтировано кольцо-обтюратор, через которое пенис водолаза выводится наружу. Герметизация системы производится с помощью начленника, в качестве которого используется обычный презерватив. Кольцо и начленник прикрываются створками из неопрена или пористой резины, снабженными застежкой «молния».

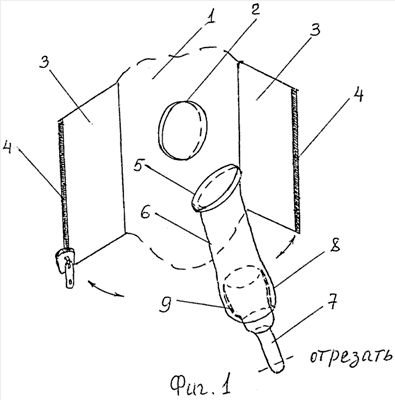

На фиг.1 представлена конструкция устройства для вывода мочи.

На фиг.2 изображено кольцо-обтюратор (вид сбоку).

Устройство (фиг.1) состоит из следующих конструктивных узлов: вставки из тонкой элластичной резины 1; обтюраторного кольца 2, изготовленного из тонкого металла и имеющего канавку, как показано на фиг.2; створок 3 с застежкой типа “молния” 4 и презерватива, который является сменным элементом.

Презерватив включает в себя обтюрирующий валик 5, начленник 6 и спермоприемник 7.

Использование устройства осуществляется следующим образом.

Водолаз, надевая гидрокомбинезон, выводит пенис наружу через обтюрирующее кольцо 2. Затем надевается презерватив так, чтобы часть начленника ушла под крайнюю плоть пениса 8. В результате между крайней плотью и головкой пениса возникает складка 9 из тонкой резины, которая и герметизирует данный узел. Затем обтюрирующий валик 5 надевается на кольцо 2. Здесь также происходит герметизация соединения. После этого ножницами водолаз отрезает нижнюю часть спермоприемника. Теперь моча может свободно выходить наружу. Оставшаяся часть спермоприемника загибается вверх и прижимается створками 4. Это дает дополнительную герметизацию узла.

Затем застежка “молния” застегивается до конца, закрывая пенис и прижимая его к вставке 1.

При необходимости помочиться водолаз расстегивает “молнию”, освобождает пенис и опорожняет мочевой пузырь. Затем загибает вверх спермоприемник и застегивает “молнию”.

Устройство было проверено на макете в в/ч 20914 и показало хорошие результаты. Оно достаточно гигиенично из-за применения сменных презервативов и надежно.

От использования изобретения следует ожидать повышения удобства эксплуатации гидрокомбинезона и увеличения времени пребывания водолаза под водой до 4-5 часов.

Формула изобретения

Гидрокомбинезон водолаза, содержащий начленник, отличающийся тем, что он снабжен двумя неопреновыми створками, соединенными застежкой типа «молния», и выполнен в области паха с эластичной резиновой вставкой с обтюрирующим кольцом, а начленник выполнен в виде презерватива с отрезанной частью спермоприемника и надетого своим валиком на обтюрирующее кольцо, при этом упомянутые створки расположены с возможностью прикрывания начленника и этого кольца.

РИСУНКИ
