Патент на изобретение №2316432
|
||||||||||||||||||||||||||
(54) КОЛЕСО
(57) Реферат:
Изобретение относится к транспортным средствам, в частности к колесам с повышенными свойствами противоскольжения. Колесо содержит рабочую поверхность с элементами противоскольжения. Кроме того, оно дополнительно содержит упругие кольца, установленные в продольных канавках, выполненных на рабочей поверхности, причем наружная поверхность колец выступает над рабочей поверхностью колеса. Технический результат – упрощение конструкции колеса. 2 ил.

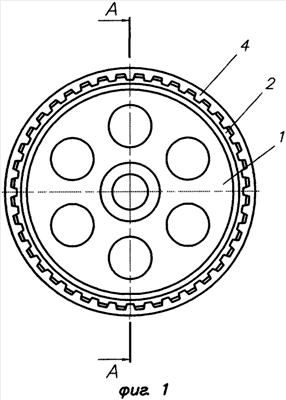

Изобретение относится к транспортным средствам, в частности к колесам с повышенными свойствами противоскольжения. Известно колесо с изменяемой конфигурацией обода (Пат. RU 2268823), содержащее четыре поворотные секции. Недостатком известного колеса является сложность конструкции. Известен элемент противоскольжения для колес транспортного средства (Пат. RU 2157767), выполненный из упругого материала в виде замкнутой двойной П-образной скобы. Недостатком известной конструкции является ее сложность. Техническим результатом, достигаемым изобретением, является упрощение конструкции колеса. Технический результат достигается тем, что колесо содержит рабочую поверхность с элементами противоскольжения, при этом на рабочей поверхности выполнены продольные канавки, в которых установлены упругие кольца, причем наружная поверхность колец выступает над рабочей поверхностью колеса. Отличительными признаками в заявляемом изобретении в сравнении с прототипом является то, что на рабочей поверхности выполнены продольные канавки, в которых установлены упругие кольца, причем наружная поверхность колец вступает над рабочей поверхностью колеса. Изобретение поясняется чертежами, где: на фиг.1 изображено колесо, на фиг.2 – разрез А-А на фиг.1. Колесо 1 содержит на рабочей поверхности выполненные в виде поперечных выступов элементы противоскольжения 2, продольные канавки 3, в которых установлены упругие кольца 4. Колесо 1 с установленными кольцами 4 обеспечивает эффективное качение транспортного средства по твердым ровным покрытиям. Колесо 1 со снятыми кольцами 4 обеспечивает эффективное движение транспортному средству в условиях бездорожья, например, по снегу, по песку, а также по льду. Кроме того, поперечные выступы обеспечивают и гребную эффективность колеса 1 при использовании в амфибийных транспортных средствах. Колесо имеет простую конструкцию, обладая при этом широкими функциональными возможностями.
Формула изобретения
Колесо, содержащее рабочую поверхность с элементами противоскольжения, отличающееся тем, что дополнительно содержит упругие кольца, установленные в продольных канавках, выполненных на рабочей поверхности, причем наружная поверхность колец выступает над рабочей поверхностью колеса.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.09.2008
Извещение опубликовано: 20.05.2010 БИ: 14/2010
|
||||||||||||||||||||||||||
