Патент на изобретение №2316424
|
||||||||||||||||||||||||||
(54) ПИЛА ДИСКОВАЯ
(57) Реферат:
Изобретение относится к области производства режущего инструмента, преимущественно, для деревообрабатывающей промышленности. Пила дисковая содержит диск с центральным отверстием, закрепленный на валу с наклоном к его оси и имеющий расположенные по периметру режущие зубья. Диск и центральное отверстие в нем имеют форму овала. Зубья на диске изогнуты так, что их плоскости перпендикулярны оси вала. Пила обеспечивает ровный пропил в обрабатываемом материале. 2 ил.

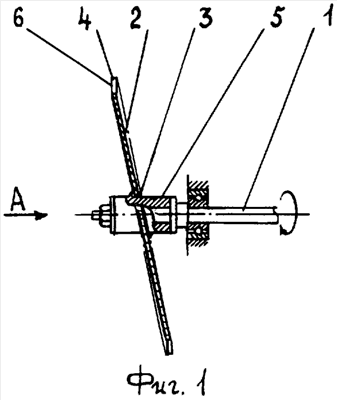

Изобретение относится к области производства режущего инструмента, преимущественно, для деревообрабатывающей промышленности. Известна пила дисковая, содержащая диск с центральным отверстием, закрепленный на валу с наклоном к его оси и имеющий расположенные по периметру режущие зубья [1]. Такая пила позволяет получить в материале пропил шириной, превышающей толщину диска, однако при этом образует торцевой участок пропила с неровным краем, что снижает качество обработки материала. Задачей изобретения является повышение качества обработки материала пилой дисковой. Техническое решение задачи достигается тем, что в пиле дисковой, содержащей диск с центральным отверстием, закрепленный на валу с наклоном к его оси и имеющий расположенные по периметру режущие зубья, диск и центральное отверстие в нем имеют форму овала, а зубья на диске изогнуты так, что их плоскости перпендикулярны оси вала. На фиг.1 изображена пила дисковая, вид сбоку; на фиг.2 – вид по А на фиг.1. Пила дисковая содержит закрепленный на валу 1 диск 2 с центральным отверстием 3, имеющий расположенные по периметру режущие зубья 4. Диск и центральное отверстие в нем имеют форму овала. Диск закреплен на валу с наклоном к его оси, например, посредством втулки 5. Диск может быть жестко связан (методом сварки, пайки) с втулкой или установлен с возможностью съема (в этом случае втулка выполняется разъемной). Зубья на диске изогнуты (например, методом штамповки) так, что их плоскости 6 перпендикулярны оси вала. Для обработки особо прочных материалов режущие грани зубьев пилы могут быть снабжены победитовой наплавкой (не показана). Диск 2 с центральным отверстием 3 закрепляют с помощью втулки 5 на валу 1. При вращении вала каждый расположенный по периметру диска режущий зуб 4, изогнутый так, что его плоскость 6 перпендикулярна оси вала, начинает описывать кривую, соответствующую окружности. При этом в обрабатываемом материале образуется пропил, ширина которого зависит от размера (диаметра, фиг.2) диска и угла его наклона к оси вала. Пила обеспечивает в обрабатываемом материале ровный пропил. Источник информации 1. Патент №2127187 РФ, 1999.
Формула изобретения
Пила дисковая, содержащая диск с центральным отверстием, закрепленный на валу с наклоном к его оси и имеющий расположенные по периметру режущие зубья, отличающаяся тем, что диск и центральное отверстие в нем имеют форму овала, а зубья на диске изогнуты так, что их плоскости перпендикулярны оси вала.
