Патент на изобретение №2316256

(54) ИНДИВИДУАЛЬНЫЙ ЭЛЕКТРОННЫЙ СТЕТОСКОП

(57) Реферат:

Изобретение относится к медицинской электронике и предназначено для индивидуального самопрослушивания звуковых проявлений функционирования внутренних органов человека. Устройство содержит акустический приемник, панель управления, блок микропроцессора, блок эталонных фонограмм и телефон, выполненный стереофоническим. Технический результат изобретения заключается в упрощении конструкции до носимого варианта выполнения и обеспечении возможности самодиагностики и самопрослушивания звуковых проявлений функционирования внутренних органов человека при достаточной точности устройства. 1 ил.

Изобретение относится к медицинской электронике и предназначено для индивидуального использования, самодиагностики и самопрослушивания звуковых проявлений функционирования внутренних органов человека при преимущественно носимом варианте выполнения.

Известен электронный стетоскоп [1], содержащий микрофон, усилитель, коммутатор, телефон, вычислительный блок и элементы формирования управляющего сигнала. Недостатками устройства являются конструктивная и эксплуатационная сложность.

Известен электронный стетоскоп [2], содержащий микрофон, усилитель, АЦП, блок выбора информации, ЦАП, телефон, элементы формирования управляющего сигнала. Недостатками устройства являются конструктивная и эксплуатационная сложность.

Наиболее близким к предлагаемому является фонендоскоп-стетоскоп электронный [3], содержащий акустический приемник, усилитель с регулируемым коэффициентом передачи, полосовой фильтр, усилитель мощности, телефон, АЦП, блок анализа, блок эталонных фонограмм и вспомогательные элементы. Недостатками устройства являются конструктивная и эксплуатационная сложность.

Техническим результатом изобретения является упрощение конструкции до носимого варианта выполнения и обеспечение возможности индивидуального использования, самодиагностики и самопрослушивания звуковых проявлений функционирования внутренних органов человека при достаточной точности устройства.

Технический результат достигается тем, что в индивидуальный электронный стетоскоп, содержащий последовательно соединенные панель управления и акустический приемник, телефоны и блок эталонных фонограмм, введен блок микропроцессора, цифровой вход установок которого соединен с другим выходом панели управления, выполненной с возможностью выбора установок, порт ввода соединен с выходом акустического приемника и входом телефонов, выполненных стереофоническими, другой вход которых соединен с портом вывода блока микропроцессора, другой цифровой вход которого соединен с выходом блока эталонных фонограмм, содержащего индивидуальные фонограммы в цифровом виде.

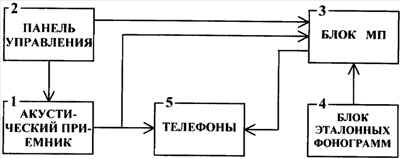

Структурная схема индивидуального электронного стетоскопа изображена на чертеже.

Индивидуальный электронный стетоскоп содержит акустический приемник 1, панель 2 управления, блок 3 микропроцессора, блок 4 эталонных фонограмм и телефоны 5.

Индивидуальный электронный стетоскоп работает следующим образом. В соответствии с инструкцией по эксплуатации устройства пользователь (преимущественно не имеющий специальной медицинской подготовки) закрепляет на внешней поверхности своего тела элементы акустического приемника 1, а посредством панели 2 управления устанавливает параметры режима работы акустического приемника 1 и устанавливает соответствующую фонограмму в блоке 3 микропроцессора из блока 4 эталонных фонограмм. При этом в реальном времени в одном из телефонов 5 прослушиваются звуковые проявления функционирования соответствующего внутреннего органа, а в другом телефоне звучит соответствующая индивидуальная фонограмма в норме. Синхронизация звучания обеспечивается связью блока 3 микропроцессора с выходом акустического приемника 1. В случае превышения установленного допустимого отклонения параметров звучания от нормы блоком 3 микропроцессора формируется тревожный сигнал, поступающий в соответствующий телефон.

Устройство может быть выполнено из типовых модулей и на элементной базе, применяемой в медицинской радиоэлектронике. Конструктивное выполнение ряда блоков может совпадать или включать конструкции того же функционального назначения прототипа и аналогов. Например, акустический приемник 1 может совпадать по конструкции с совокупностью блоков 1-6 прототипа, блок 4 эталонных фонограмм совпадает с блоком 15 прототипа, панель 2 управления включает цифровую клавиатуру (для управления блоком 3). Конструкции остальных блоков определяются их функциональным назначением и являются типовыми, известными либо очевидными из уровня техники в применяемых временном и частотном диапазонах. Программное обеспечение блока 3 микропроцессора типовое, в частности, обеспечивающее чтение сменных магнитных карт блока 4 эталонных фонограмм.

Библиографический список

Формула изобретения

Индивидуальный электронный стетоскоп, содержащий последовательно соединенные панель управления и акустический приемник, телефон и блок эталонных фонограмм, отличающийся тем, что в него введен блок микропроцессора, цифровой вход установок которого соединен с другим выходом панели управления, выполненной с возможностью выбора установок, порт ввода соединен с выходом акустического приемника и входом телефона, выполненного стереофоническим, другой вход которых соединен с портом вывода блока микропроцессора, другой цифровой вход которого соединен с выходом блока эталонных фонограмм, содержащего индивидуальные фонограммы в цифровом виде.

РИСУНКИ
