Патент на изобретение №2316161
|
||||||||||||||||||||||||||
(54) РОТАЦИОННЫЙ РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА
(57) Реферат:
Изобретение предназначено для междурядной обработки почвы в защитной зоне рядка растений и может быть использовано в сельскохозяйственном машиностроении. Ротационный рабочий орган содержит расположенную под углом к вертикали ось и смонтированный на ней плоский диск с предохранительным поясом. К нижней части диска прикреплена часть сферической поверхности с закрепленными на ней зубьями разной длины. Зубья закреплены на сферической поверхности по кратчайшим кривым от центра к периферии диска. Каждый последующий расположенный вдоль кривой зуб, начиная от периферии сферической поверхности к ее центру, имеет длину больше предыдущего. Линия, проведенная через вершины зубьев, размещенных на кривой, образует с радиусом диска угол, равный 10-15 градусам, а угол наклона оси рабочего органа к поперечно-вертикальной плоскости составляет 4-6 градусов. Такое конструктивное выполнение позволит повысить качество обработки почвы в междурядьях пропашных культур за счет равномерности вращения диска и улучшения рыхления почвы по глубине. 2 ил.
Изобретение предназначено для междурядной обработки почвы в защитной зоне рядка растений и может быть использовано в сельскохозяйственном машиностроении. Известен ротационный рабочий орган, содержащий наклонную ось с закрепленным на ней диском со смонтированными на нем зубьями (SU 1033017 А, 30.08.1983). Недостатком известного рабочего органа является защемление почвы между зубьями внешнего и средних контуров из-за наклона к плоскости диска под различными углами. Наиболее близким аналогом предлагаемого изобретения является ротационный рабочий орган культиватора, содержащий расположенную под углом к вертикали ось и смонтированный на ней плоский диск с предохранительным поясом, к нижней части диска прикреплена часть сферической поверхности с закрепленными на ней зубьями разной длины (SU 1417806 А1, 23.08.1988). Общим недостатком известных конструкций является некачественное рыхление почвы по глубине за счет неравномерности хода зубьев. Задача предлагаемого изобретения – устранение недостатков известных рабочих органов. Технический результат – повышение качества обработки почвы в зоне рядка и междурядьях пропашных культур за счет равномерности вращения диска и улучшения рыхления почвы по глубине. Это достигается тем, что в известном рабочем органе, содержащем расположенную под углом к вертикали ось и смонтированный на ней плоский диск с предохранительным поясом, с прикрепленной к его нижней части частью сферической поверхности с закрепленными на ней зубьями разной длины, зубья закреплены по кратчайшим кривым от центра к периферии диска, причем каждый последующий расположенный вдоль кривой зуб, начиная от периферии сферической поверхности к ее центру, имеет длину больше предыдущего, при этом линия, проведенная через вершины зубьев, размещенных на кривой, образует с радиусом диска угол На фиг.1 изображен ротационный рабочий орган, вид сбоку. На фиг.2 – показано размещение зубьев на сферической поверхности. Ротационный рабочий орган культиватора содержит расположенную под углом к вертикали ось 1 и смонтированный на ней плоский диск 2 с предохранительным поясом 3. К нижней части диска 2 прикреплена часть сферической поверхности 4 с закрепленными на ней зубьями 5 разной длины. Зубья 5 закреплены на сферической поверхности 4 по кратчайшим кривым от центра к периферии диска. Каждый последующий расположенный вдоль кривой зуб 5, начиная от периферии сферической поверхности 4 к ее центру, имеет длину больше предыдущего. Линия, проведенная через вершины зубьев 5, размещенных на кривой, образует с радиусом диска 2 угол Ротационный рабочий орган работает следующим образом. При поступательном движении культиватора ротационный рабочий орган вращается за счет сцепления зубьев 5 с уплотненной почвой в зоне рядка растений. При этом почва в рядке растений подвергается интенсивному рыхлению зубьями 5 без повреждения корневой системы растений. Это обеспечивается за счет выполнения зубьев длиной, увеличивающейся от периферии сферической поверхности к ее центру, и расположения их по линии, составляющей с радиусом диска угол Поскольку наиболее удаленные точки предохранительного пояса 3 имеют скорость, близкую к нулю, это позволяет приблизиться к растениям вплотную, уменьшив защитную зону, и улучшить рыхление почвы вблизи растений. Благодаря установке диска под углом
Формула изобретения
Ротационный рабочий орган культиватора, содержащий расположенную под углом к вертикали ось и смонтированный на ней плоский диск с предохранительным поясом, к нижней части диска прикреплена часть сферической поверхности с закрепленными на ней зубьями разной длины, отличающийся тем, что зубья закреплены на сферической поверхности по кратчайшей кривой от центра к периферии диска, причем каждый последующий расположенный вдоль кривой зуб, начиная от периферии сферической поверхности к ее центру, имеет длину больше предыдущего, при этом линия, проведенная через вершины зубьев, расположенных на каждой из кривых, образуют с радиусом диска угол равный 10-15°, а угол наклона оси рабочего органа к поперечно-вертикальной плоскости составляет 4-6°.

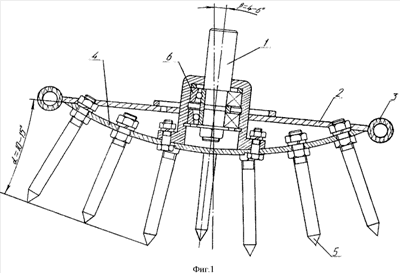

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.12.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
, равный 10-15 градусам, а угол наклона оси рабочего органа к поперечно-вертикальной плоскости
составляет 4-6 градусов.
