Патент на изобретение №2316115
|
||||||||||||||||||||||||||
(54) СПОСОБ ПЕРЕХВАТА РАДИОСИГНАЛА РАДАРНОЙ СИСТЕМОЙ
(57) Реферат:
Изобретение относится к области военной техники, в частности к системам перехвата радиосигналов, и может быть использовано в системах ПВО и гражданской авиации. Технический результат направлен на существенное повышение мощности и чувствительности принятого сигнала за счет возможности регулирования зоны охвата излучения работы передающего источника и создания условий для лучшего приема сигнала приемником. Сущность изобретения состоит в том, что в известном способе перехвата радиосигналов радарной системой, заключающемся в приеме электромагнитного излучения вращающейся антенной системой, согласно изобретению устанавливают лазерный генератор на антенной системе, создают лазерный луч в направлении работы радара и задают ему вращение по окружности, формируют, по крайней мере, один конус ионизации в виде воронки, и изменяют угол раскрытия конуса ионизации для регулирования зоны охвата радара и перемещения радиоволны в воронке к антенной системе. Может быть сформировано два соосных конуса ионизации с противоположным направлением вращения лазерных лучей и с регулировкой толщины углового зазора между конусами. 1 з.п. ф-лы, 1 ил.
Изобретение относится к области военной техники, в частности к системам перехвата радиосигналов, и может быть использовано в системах ПВО и гражданской авиации. Известен способ перехвата радиосигналов путем их приема вращающейся антенной системой – радаром (А.с. № 875961. Бортовая радиолокационная станция с антенной решеткой. G01S 13/02, 1972). Недостатком известного способа является недостаточная чувствительность фиксации слабых радиосигналов, что снижает эффективность способа. Наиболее близким техническим решением является способ радиосвязи, включающий использование оптического квантового генератора для ионизации атмосферы и приема радиосигналов вращающейся антенной системой (Патент РФ № 2042273. Способ радиосвязи. Н04В 7/22, 1995). Недостатком известного способа является сложность его реализации, что снижает эффективность способа. При создании настоящего изобретения была поставлена задача по разработке эффективного способа перехвата радиосигналов, позволяющая упростить реализацию способа, а также повысить мощность и чувствительность принятого сигнала. Технический результат заключается в том, что существенное повышение мощности и чувствительности принятого сигнала осуществляется за счет возможности регулирования зоны охвата излучения при работе передающего источника и создания условий для лучшего приема сигнала приемником. Технический результат достигается тем, что в известном способе перехвата радиосигналов радарной системой, заключающемся в приеме электромагнитного излучения вращающейся антенной системой, согласно изобретению устанавливают лазерный генератор на антенной системе, создают лазерный луч в направлении работы радара и задают ему вращение по окружности, формируют, по крайней мере, один конус ионизации в виде воронки, и изменяют угол раскрытия конуса ионизации для регулирования зоны охвата радара и перемещения радиоволны в воронке к антенной системе. Отличием является также то, что при формировании, по крайней мере, двух соосных конусов ионизации задают им вращение в противоположные стороны и регулируют толщину углового зазора между ними. Это позволяет повысить эффективность перехвата радиосигналов за счет упрощения способа, повышения чувствительности приемника, путем создания «ловушки» (воронки) электромагнитных волн источника излучения, и расширения области его использования, в частности в гражданской авиации, при проводке самолетов над опасными районами действия террористов. Изобретение поясняется чертежом, на котором изображена схема реализации способа на примере работы радарной системы. Способ реализуется следующим образом. Радарную систему 1 оборудуют, например, двумя оптическими квантовыми генераторами лазерного излучения 2. Вначале включают на прием радиосигнала антенную систему 3 с возможностью максимального обзора воздушного пространства. Затем включают соответствующий квантовый генератор 4, задают ему вращение по окружности и формируют в атмосфере лазерным излучением внутренний конус ионизации 5 в виде воронки. При попадании радиоволн 6 в воронку – в зону действия конуса ионизации 5, последние, переотражаясь от внутренней поверхности конуса ионизации 5 в виде радиоволн 7, попадают в приемное устройство радарной антенной системы 1. Для повышения мощности принимаемого радиосигнала или повышения чувствительности приемного устройства радарной антенной системы 1 включают второй квантовый генератор 8 и, вращая его, формируют лазерным излучением внешний конус ионизации 9. Регулируя угол раскрытия конуса ионизации
Формула изобретения
1. Способ перехвата радиосигнала радарной системой путем приема электромагнитного излучения вращающейся антенной системой, отличающийся тем, что устанавливают лазерный генератор на антенной системе, создают лазерный луч в направлении работы радара и задают ему вращение по окружности, формируют, по крайней мере, один конус ионизации в виде воронки, и изменяют угол раскрытия конуса ионизации для регулирования зоны охвата радара и перемещения радиоволны в воронке к антенной системе. 2. Способ по п.1, отличающийся тем, что при формировании, по крайней мере, двух соосных конусов ионизации задают им вращение в противоположные стороны и регулируют толщину углового зазора между ними.

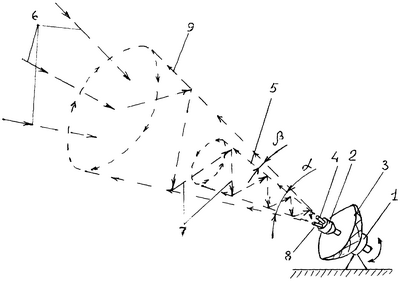

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 20.06.2008
Извещение опубликовано: 20.03.2010 БИ: 08/2010
|
||||||||||||||||||||||||||
увеличивают угол обзора и площадь захваченного потока радиосигналов, тем самым повышая мощность сигнала или чувствительность приемника. При этом для случая выделения отдельных радиоимпульсов и повышения мощности сигнала уменьшают толщину углового зазора
между внутренним 5 и внешним 9 конусами ионизации. За счет повышенной плотности ионизированного слоя в зазоре улучшается процесс переотражения электромагнитных волн внутри конуса ионизации и повышается мощность принимаемого сигнала, что значительно повышает в целом эффективность способа.
