Патент на изобретение №2315417

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2315417

(13)

(51) МПК

H02P1/40 (2006.01)
H02P23/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.11.2010 – действует

(21), (22) Заявка: 2006123881/09, 03.07.2006

(24) Дата начала отсчета срока действия патента:

03.07.2006

(46) Опубликовано: 20.01.2008

(56) Список документов, цитированных в отчете о
поиске:
СОКОЛОВ М.М. Автоматизированный электропривод общепромышленных механизмов. – М.: Энергия, 1969, с.158-160. RU 2035121 C1, 10.05.1995. SU 1607066 A1, 15.11.1990. SU 1758817 A1, 30.08.1992. GB 1230424 A, 05.05.1971. US 4438382 A, 20.03.1984. FR 2785469 A1, 05.05.2000. DE 4335917 A1, 29.04.1994. EP 1357657 A1, 17.04.2003.

Адрес для переписки:

404111, Волгоградская обл., г. Волжский, пр. Ленина, 87, кв.55, В.Н. Горянину

(72) Автор(ы):

Горянин Владимир Николаевич (RU)

(73) Патентообладатель(и):

Горянин Владимир Николаевич (RU)

(54) СПОСОБ РЕВЕРСИВНОГО УПРАВЛЕНИЯ КРАНОВЫМ АСИНХРОННЫМ ДВИГАТЕЛЕМ С СИМИСТОРАМИ В ЦЕПИ СТАТОРА

(57) Реферат:

Изобретение относится к области электротехники и может быть использовано в электрооборудовании грузоподъемных и иных машин для регулировки и изменения скорости. Техническим результатом является упрощение, снижение габаритов установки и цены. Схема реверсивного управления крановым асинхронным двигателем содержит фазовращающий трансформатор, симисторы в цепи статора двигателя. При закрытии одного симистора и открытии другого симистора фазовращающий трансформатор меняет вектор тока в фазе, обеспечивая реверс двигателя. 1 ил.

Известны симистры – кремниевые диффузионные. Предназначены для применения в системах и устройствах бесконтактной коммутации и регулирования электроэнергии. (см. “Мощные полупроводниковые приборы. Тиристоры”. Справочник Замятин В.Я. и др. – М.: Радио и связь, 1988, 527 с.).

Известна схема управления крановыми асинхронными двигателями с дроссельным насыщением (см. Соколов М.М. Автоматизированный электропривод общепромышленных механизмов. М., “Энергия”, 1969, изд. 2-е, переработанное и дополненное, с.158).

Данная схема не уступает схемам с двигателем постоянного тока, но более громоздка по исполнению.

Задача, на которую направлено данное изобретение, – применение бесконтактной схемы для плавного изменения скорости вращения ротора и осущуствления реверса.

Сущностью изобретения является применение симистров в цепи статора асинхронного двигателя.

Сущность изобретения поясняется чертежом.

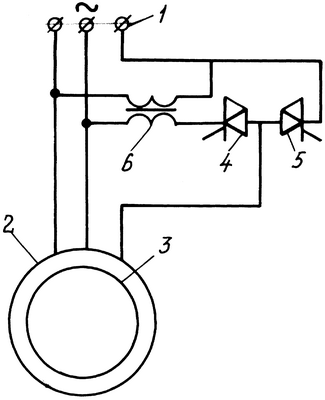

На чертеже изображена принципиальная схема.

Схема состоит из цепи высокого напряжения (1), статора (2) и ротора (3) асинхронного двигателя, симистров (4) и (5), фазовращающего трансформатора (6) (далее ФВТ) с коэффициентом трансформации 1.

Схема работает следующим образом: при подаче напряжения на статор (2) один из симистров, например (4), закрыт, а симистор (5) полностью открыт, тогда на статор подается полный ток, вращение максимально. При закрытии симистра ток на статоре снижается, скорость падает. При закрытии симистора (5) и открытии (4) ФВТ (6) меняет вектор тока на этой фазе, то есть происходит реверс, при полном открытии симистра (4) противоположная скорость максимальна.

Формула изобретения

Схема реверсивного управления крановым асинхронным двигателем, содержащая фазовращающий трансформатор, отличающаяся тем, что применены симисторы в цепи статора, при этом при закрытии одного симистора и открытии другого симистора фазовращающий трансформатор меняет вектор тока в фазе.

РИСУНКИ
