Патент на изобретение №2315341
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СВЕТОСИЛЬНЫЙ ОБЪЕКТИВ ДЛЯ БЛИЖНЕЙ ИК-ОБЛАСТИ СПЕКТРА
(57) Реферат:

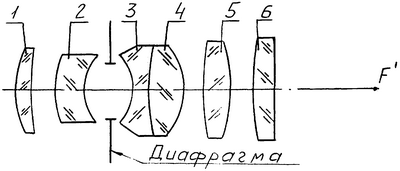

Объектив может быть использован в приборах наблюдения с электронно-оптическим преобразователем или с другими ИК-приемниками. Светосильный объектив содержит последовательно расположенные по ходу лучей пять компонентов: одиночный положительный мениск, обращенный выпуклостью к предмету, одиночный отрицательный мениск, обращенный выпуклостью к предмету, двояковогнутую линзу, склеенную с двояковыпуклой линзой, двояковыпуклую одиночную линзу и выпуклоплоскую одиночную линзу, обращенную плоскостью к изображению. В объективе выполняются условия: R4=|R5|, d8=d10, 1,2
Предлагаемое изобретение относится к оптическому приборостроению и может быть использовано в различных оптических системах, например в визуальных и в ИК-системах, работающих в приборах наблюдения с электронно-оптическим преобразователем или с другим ИК-приемником. Известен светосильный объектив для ближней ИК-области спектра (свидетельство на полезную модель России №18202, G02В 13/14, 9/34, 9/52, опубл. 2001 г.), содержащий четыре компонента, первый из которых – плосковыпуклая линза, обращенная плоскостью к изображению, второй выполнен в виде положительного мениска, обращенного выпуклостью к предмету, третий компонент выполнен в виде плосковогнутой линзы, обращенной плоскостью к предмету, четвертый компонент – двусклеенная линза, состоящая по ходу лучей из двояковыпуклой линзы и отрицательного мениска, обращенного вогнутостью к предмету, причем за четвертым компонентом расположен светофильтр, выполненный в виде плоскопараллельной пластины из материала, для которого граничная длина волны соответствует условию: 900 Объектив имеет фокусное расстояние 124,19 мм, относительное отверстие 1:1,5 и угол поля зрения 2W=8 град, но у данного объектива – небольшой угол поля зрения. Наиболее близким аналогом к заявленному техническому решению является объектив (а.с. СССР №182360, G02В 9/60, опубл. 1966 г.), содержащий пять компонентов, первый из которых (по ходу лучей) – положительный мениск, обращенный выпуклостью к предмету, второй компонент – отрицательный мениск, обращенный выпуклостью к предмету, третий компонент – двухсклеенный мениск, обращенный выпуклостью к изображению, четвертый компонент – положительный мениск, обращенный выпуклостью к изображению, а пятый компонент – двояковыпуклая линза. Показатель преломления стекол линз склеенного компонента превышает величину 1,65, толщина второго компонента не превышает 20% величины фокусного расстояния объектива, а пятый компонент объектива выполнен из стекла, показатель преломления которого не превышает величины 1,52. Линзы первого и третьего компонента выполнены из тяжелого оптического стекла (сверхтяжелых лантановых кронов и тяжелого флинта). Величина радиуса кривизны поверхности склейки склеенного компонента не менее чем в 5 раз превышает величину фокусного расстояния всего объектива. Апертурная диафрагма расположена за вторым компонентом. Но у данного объектива – низкое относительное отверстие 1:1,8 и низкая технологичность, так как все радиусы оптических поверхностей – разные и отсутствуют плоские поверхности. Задачей заявляемого изобретения является создание светосильного объектива для ближней ИК-области спектра с повышенными эксплуатационными характеристиками. Технический результат – повышение относительного отверстия и повышение технологичности при высоком качестве изображения. Это достигается тем, что в светосильном объективе, содержащем пять компонентов, первый из которых (по ходу лучей) – одиночный положительный мениск, обращенный выпуклостью к предмету, выполненный из стекла группы сверхтяжелых кронов, второй компонент – одиночный отрицательный мениск, обращенный выпуклостью к предмету, третий компонент – двухсклеенный мениск, обращенный внешней, выпуклой поверхностью к изображению, состоящий (по ходу лучей) из отрицательной и положительной линз, четвертый и пятый компоненты – одиночные положительные линзы, в отличие от известного, отрицательная линза третьего компонента выполнена двояковогнутой, а положительная линза третьего компонента – двояковыпуклой, четвертый компонент выполнен в виде двояковыпуклой линзы из стекла группы сверхтяжелых кронов, пятый компонент выполнен в виде выпуклоплоской линзы, обращенной плоскостью к изображению, причем показатель преломления стекла положительной линзы склеенного компонента (четвертой по ходу лучей) не превышает величину 1,62 для линии е; а пятый компонент объектива выполнен из стекла, показатель преломления которого превышает величину 1,6 для линии е, кроме того, имеют место условия: R4=|R5| d8=d10 1,2 где R4, R5, R6 – радиусы четвертой, пятой и шестой оптических поверхностей по ходу лучей; d8 – толщина четвертого компонента; d10 – толщина пятого компонента; f – фокусное расстояние всего объектива; кроме того, перед первым компонентом может находиться светофильтр, выполненный в виде плоскопараллельной пластины из материала, для которого граничная длина волны соответствует условию: 900 нм Применение стекла группы сверхтяжелых кронов в четвертом компоненте и повышение показателя преломления пятого компонента до величины более 1,6 для линии е позволяет уменьшить аберрации высших порядков, улучшить условия исправления сферической аберрации третьих порядков и астигматизма, а также уменьшить четвертую сумму Зейделя. Применение в положительной линзе (четвертой по ходу лучей) двухсклеенного третьего компонента стекла с показателем преломления не более 1,62 для линии е и применение более крутого по сравнению с ближайшим аналогом радиуса склеенной поверхности позволяет улучшить условия для исправления сферической аберрации третьих порядков, астигматизма, хроматизма положения и хроматизма увеличения, а увеличение при этом аберрации высших порядков и четвертой суммы Зейделя компенсируется увеличением толщины третьего компонента. На чертеже представлена оптическая схема предлагаемого объектива. Светосильный объектив для ближней ИК-области спектра состоит из последовательно расположенных по ходу лучей одиночного положительного мениска 1, обращенного выпуклостью к предмету, одиночного отрицательного мениска 2, обращенного выпуклостью к предмету, двояковогнутой линзы 3, склеенной с двояковыпуклой линзой 4, двояковыпуклой одиночной линзы 5 и выпуклоплоской одиночной линзы 6, обращенной плоскостью к изображению. Перед мениском 1 может быть расположен светофильтр, выполненный в виде плоскопараллельной пластины (не показан). Апертурная диафрагма расположена за мениском 2 на расстоянии 4,2 мм. Предложенная оптическая система работает как собирающий из бесконечности объектив. Световой поток от предмета, расположенного в бесконечности, попадает в объектив, где проходит через линзы 1, 2, 3, 4, 5, 6 и образует изображение предмета в плоскости наилучшей установки, в которой установлен приемник оптического излучения или фотопленка (не показаны). В соответствии с предложенным решением рассчитан объектив, исправленный в спектральном диапазоне от 630 до 900 нм. Характеристики рассчитанного объектива:
Конструктивные параметры объектива приведены в таблице.
В предлагаемом объективе имеют место равенства: R4=|R5| d8=d10 R6/f’=1,4887 где R4, R5, R6 – радиусы четвертой, пятой и шестой оптических поверхностей по ходу лучей; d8 – толщина четвертого компонента; d10 – толщина пятого компонента; f’ – фокусное расстояние всего объектива. Предложенный объектив имеет высокое качество изображения. Значение полихроматического коэффициента передачи модуляции для точки на оси для частоты 60 мм-1 не менее 0,5 и на краю поля зрения для частоты 50 мм-1 не менее 0,45. Таким образом, в результате предложенного решения, обеспечено получение технического результата: создан светосильный объектив для ближней ИК-области спектра с повышенным относительным отверстием 1:1,5 при поле зрения 2W=18 град 20 мин, с очень высоким качеством изображения при повышенной технологичности. В объективе имеются два одинаковых радиуса и одна плоская поверхность. При применении оптических поверхностей с одинаковыми радиусами можно использовать одни и те же пробные стекла и обрабатывающий инструмент. Кроме того, для плоских поверхностей на производстве всегда имеются в наличии пробные стекла и обрабатывающий инструмент, а плоские поверхности вместо пробного стекла можно проверять на интерферометре.
Формула изобретения
1. Светосильный объектив, содержащий пять компонентов, первый из которых (по ходу лучей) – одиночный положительный мениск, обращенный выпуклостью к предмету, выполненный из стекла группы сверхтяжелых кронов, второй компонент – одиночный отрицательный мениск, обращенный выпуклостью к предмету, третий компонент – двухсклеенный мениск, обращенный внешней выпуклой поверхностью к изображению, состоящий из отрицательной и положительной линз, четвертый и пятый компоненты – одиночные положительные линзы, отличающийся тем, что отрицательная линза третьего компонента выполнена двояковогнутой, а положительная линза третьего компонента – двояковыпуклой, четвертый компонент выполнен в виде двояковыпуклой линзы из стекла группы сверхтяжелых кронов, пятый компонент выполнен в виде выпуклоплоской линзы, обращенной плоскостью к изображению, причем показатель преломления стекла положительной линзы склеенного компонента (четвертой по ходу лучей) не превышает величину 1,62 для линии е; а пятый компонент объектива выполнен из стекла, показатель преломления которого превышает величину 1,6 для линии е, кроме того, имеют место условия R4=|R5|, d8=d10, 1,2 где R4, R5, R6 – радиусы четвертой, пятой и шестой оптических поверхностей по ходу лучей; d8 – толщина четвертого компонента; d10 – толщина пятого компонента; f’ – фокусное расстояние всего объектива. 2. Светосильный объектив по п.1, отличающийся тем, что перед первым компонентом установлен светофильтр, выполненный в виде плоскопараллельной пластины из материала, для которого граничная длина волны соответствует условию 900 нм
РИСУНКИ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
гр
630 нм
