Патент на изобретение №2314875

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2314875 (13) C1
(51) МПК

B03C5/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – действует

На основании пункта 3 статьи 13 Патентного закона Российской Федерации от 23 сентября 1992 г. № 3517-I патентообладатель обязуется передать исключительное право на изобретение (уступить патент) на условиях, соответствующих установившейся практике, лицу, первому изъявившему такое желание и уведомившему об этом патентообладателя и федеральный орган исполнительной власти по интеллектуальной собственности, – гражданину РФ или российскому юридическому лицу.

(21), (22) Заявка: 2006115226/12, 02.05.2006

(24) Дата начала отсчета срока действия патента:

02.05.2006

(46) Опубликовано: 20.01.2008

(56) Список документов, цитированных в отчете о
поиске:
RU 2180270 С2, 10.03.2002. RU 2108869 C1, 20.04.1998. SU 1695987 A1, 07.12.1991. US 5645704 A, 08.07.1997. JP 56076257 A, 23.06.1981. GB 1527103 A, 04.10.1978. GB 1408040 A, 01.10.1975. GB 2177625 A, 28.01.1987.

Адрес для переписки:

355021, г.Ставрополь, ул. Ленина, 320, СВВАИУ, НИО, В.Д. Ковалеву

(72) Автор(ы):

Ковалев Вячеслав Данилович (RU),
Бекметов Александр Матякубович (RU),
Пильнов Юрий Юрьевич (RU),
Оксенюк Анна Вячеславовна (RU)

(73) Патентообладатель(и):

Ковалев Вячеслав Данилович (RU),
Бекметов Александр Матякубович (RU),
Пильнов Юрий Юрьевич (RU),
Оксенюк Анна Вячеславовна (RU)

(54) КОМБИНИРОВАННЫЙ ЭЛЕКТРООЧИСТИТЕЛЬ

(57) Реферат:

Изобретение относится к устройствам для очистки диэлектрических жидкостей от механических примесей и обеспечивает повышение эффективности очистки и оптимизацию конструкции электроочистителя. Комбинированный электроочиститель состоит из корпуса с входным и выходным штуцерами, диэлектрических проставок с отверстиями, образующими накопительные полости с объемными электрическими осадителями. Для подачи очищаемой диэлектрической жидкости в электроочиститель автономно установлен насос. В разъемной части электроочистителя имеются уплотняющие диэлектрические перфорированные вставки, образующие диафрагму. В нижней части электроочистителя установлены магнитная ловушка и фильтр никелево-саржевого плетения. 1 ил.

Изобретение относится к области разделения твердых материалов от текучей среды с помощью электрического поля, образованного высоким напряжением, и может быть использовано в устройствах для очистки диэлектрических жидкостей от механических примесей.

Из уровня техники известен электрический очиститель диэлектрических жидкостей, содержащий корпус и осадительные электроды, выполненные в виде металлических пластин с прорезями, образующими каналы для прохода жидкостей, и снабженные перегородками из диэлектрического материала, причем электроды и перегородки формируют ячейки-накопители загрязнений. Прорези в осадительных электродах и диэлектрические перегородки выполнены зигзагообразными, причем диэлектрические перегородки имеют в сечении форму треугольника с вершиной, обращенной против направления потока жидкости (авторское свидетельство СССР №1695987, кл. В03С 5/00).

Недостатком данного очистителя является трудоемкая технология изготовления и сборки.

Теми же недостатками обладают конструкции электроочистителей, защищенные авторскими свидетельствами СССР №14335299, кл. В03С 5/00, 07.11.1988 г.; патентами РФ на изобретения №2108869, №2112600.

Наиболее близким к изобретению является электроочиститель диэлектрических жидкостей и газов по патенту РФ на изобретение №2180270, кл. В03С 5/00, 10.03.2002 г., содержащий корпус, осадительные электроды и проницаемую диэлектрическую перегородку.

Недостатком такого устройства является низкая эффективность и производительность, сложность центрирования диэлектрической перегородки и подачи электропитания на электроочиститель.

Задачей заявляемого изобретения является повышение эффективности очистки и оптимизация конструкции электроочистителя.

Технический результат изобретения достигается тем, что в комбинированном электроочистителе, включающем цилиндрический корпус, осадительные электроды и проницаемую диэлектрическую перегородку, согласно изобретению внутренний объем электроочистителя разделен по горизонтали на две части, в нижней части которого установлены фильтр и магнитная ловушка, а верхняя часть имеет накопительные полости с объемными электрическими осадителями с чередующимся знаком потенциала, разделенные диэлектрической проставкой с отверстиями, причем накопительные полости заполнены мелким электропроводным материалом, например алюминиевой стружкой, металлическими шариками, заклепками, рубленной проволокой.

Применение данной совокупности признаков позволяет повысить эффективность очистки, упростить конструкцию электроочистителя и сделать более технологичным его изготовление и сборку, упростить процесс разборки при чистке.

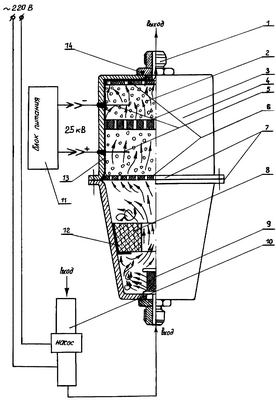

Сущность заявляемого технического решения поясняется чертежом, где показан общий вид комбинированного электроочистителя с продольным разрезом.

Комбинированный электроочиститель состоит из корпуса 4 с входным и выходным штуцерами 1, диэлектрических проставок с отверстиями 3, образующими накопительные полости с объемными электрическими осадителями с наполнителями 2 и электродами-токовводами 5. Питание от источника высокого напряжения 11 подводится соответствующим образом к объемным осадительным электродам проницаемых электропроводных осадителей. Для подачи очищаемой диэлектрической жидкости в электроочистителъ автономно установлен насос 10. В разъемной части электроочистителя с крепежными фланцами 7 имеются уплотняющие диэлектрические перфорированные вставки, образующие диафрагму 6. В нижней части электроочистителя установлены магнитная ловушка 8 с корпусом 12 для крепления магнита и фильтр никелево-саржевого плетения 9. Часть корпуса 4, где расположены объемные электрические осадители, имеет изоляционную прокладку 13. Штуцеры 1 снабжены уплотнительными кольцами 14.

Процесс очистки осуществляется следующим образом. Рабочая жидкость подается снизу с тем, чтобы предотвратить образование воздушной пробки и проходит предварительную механическую очистку в фильтре 9 никелево-саржевого плетения от крупной твердой фазы, кроме того, в фильтре задерживается содержащаяся в рабочей жидкости влага. В магнитной ловушке 8 из жидкости улавливаются ферромагнитные частицы, продукты износа и частично поляризуются частицы очищаемой жидкости. Далее, она поступает через отверстия в диэлектрической диафрагме 6 в накопительные полости с объемными электрическими осадителями, с чередующимся знаком потенциала, проходя из нижней полости в верхнюю через отверстия диэлектрической проставки 3. Под действием электрического поля, созданного объемными электрическими осадителями, диэлектрическая жидкость очищается от заряженных частиц загрязнений, которые осаждаются в межэлектродном пространстве.

Формула изобретения

Комбинированный электроочиститель, включающий цилиндрический корпус, осадителъные электроды и проницаемую диэлектрическую перегородку, отличающийся тем, что внутренний объем электроочистителя разделен по горизонтали на две части, в нижней части которого установлены фильтр никелево-саржевого плетения и магнитная ловушка, а верхняя часть имеет накопительные полости с объемными электрическими осадителями с чередующимся знаком потенциала, разделенные диэлектрической проставкой с отверстиями, причем накопительные полости заполнены мелким электропроводным материалом, например, алюминиевой стружкой, металлическими шариками, заклепками, рубленой проволокой.

РИСУНКИ
