Патент на изобретение №2314787

(54) СПОСОБ ПОКРЫТИЯ КОСТНОГО ИМПЛАНТАТА

(57) Реферат:

Изобретение относится к области медицины, а именно стоматологии. Способ покрытия костного имплантата заключается в использовании корпуса из титанового сплава, покрытого оксидом алюминия, первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой, наносят ионы кальция в наружный слой корпуса, далее наносят слой оксида алюминия путем распыления сапфировой мишени ионами аргона в условиях вакуума, при этом толщина слоя оксида алюминия лежит в интервале от 0,11 до 0,2 мкм, затем производят нанесение ионов кальция в слой оксида алюминия. Способ позволяет создать имплантат повышенного качества. 1 ил.

Изобретение относится к области медицины, а более конкретно к стоматологии.

Известен способ покрытия костного имплантата на основе сплава титана и покрытия оксида алюминия (Q-implant, Каталог фирмы “TRINON TITANIUM”, 1998, стр.3).

Однако данный способ обладает существенными недостатками: недостаточной остеоинтеграцией, медленностью процессов заживления тканей, недостаточным качеством и эффективностью стоматологической помощи.

Технический результат, достигаемый изобретением: расширение диапазона способов создания имплантатов, улучшение остеоинтеграции, ускорение процессов заживления, повышение качества и эффективности имплантологической и стоматологической помощи населению.

Технический результат достигается тем, что в способе покрытия костного имплантата, заключающемся в использовании корпуса из титанового сплава, покрытого оксидом алюминия, первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой, наносят ионы кальция в наружный слой корпуса, далее наносят слой оксида алюминия путем распыления сапфировой мишени ионами аргона в условиях вакуума, при этом толщина слоя оксида алюминия лежит в интервале от 0,11 до 0,2 мкм, затем производят нанесение ионов кальция в слой оксида алюминия.

Предложенная авторами совокупность существенных отличительных признаков является необходимой и достаточной для однозначного положительного достижения технического результата.

Способ поясняется чертежом.

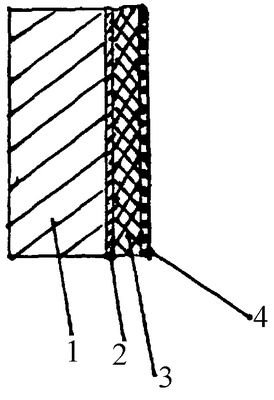

На чертеже обозначено: 1 – основной титановый корпус, 2 – слой ионов кальция в наружном слое титанового корпуса, 3 – слой оксида алюминия, 4 – слой ионов кальция в слое оксидов алюминия.

Способ осуществляется следующим образом. Способ покрытия костного имплантата заключается в использовании корпуса из титанового сплава ВТ 1-0 (1, см.чертеж). Первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой. Наносят ионы кальция 2 в наружный слой титанового корпуса 1. Далее наносят слой оксида алюминия 3 путем распыления сапфировой мишени (не показано) ионами аргона в условиях вакуума. При этом толщина слоя оксида алюминия лежит в интервале от 0,11 до 0,2 мкм. Затем производят нанесение ионов кальция 4 в слой оксида алюминия.

Предложенный способ поясняется примерами.

Пример 1.

Способ покрытия костного имплантата заключается в использовании корпуса из титанового сплава, покрытого оксидом алюминия. Первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой, наносят ионы кальция в наружный слой корпуса. Далее наносят слой оксида алюминия путем распыления сапфировой мишени ионами аргона в условиях вакуума, при этом толщина слоя оксида алюминия равна 0,11 мкм. Затем производят нанесение ионов кальция в слой оксида алюминия.

Пример 2.

Способ покрытия костного имплантата, заключается в использовании корпуса из титанового сплава, покрытого оксидом алюминия. Первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой, наносят ионы кальция в наружный слой корпуса. Далее наносят слой оксида алюминия путем распыления сапфировой мишени ионами аргона в условиях вакуума, при этом толщина слоя оксида алюминия равна 0,2 мкм. Затем производят нанесение ионов кальция в слой оксида алюминия.

Использование изобретения позволяет достигнуть расширения диапазона способов создания имплантатов, улучшения остеоинтеграции, ускорения процессов заживления, повышения качества и эффективности имплантологической и стоматологической помощи населению.

Формула изобретения

Способ покрытия костного имплантата, заключающийся в использовании корпуса из титанового сплава, покрытого оксидом алюминия, отличающийся тем, что первоначально производят травление корпуса плавиковой кислотой, промывку дистиллированной водой, наносят ионы кальция в наружный слой корпуса, далее наносят слой оксида алюминия путем распыления сапфировой мишени ионами аргона в условиях вакуума, при этом толщина слоя оксида алюминия лежит в интервале от 0,11 до 0,2 мкм, затем производят нанесение ионов кальция в слой оксида алюминия.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.09.2008

Извещение опубликовано: 27.07.2010 БИ: 21/2010
