Патент на изобретение №2314683

(54) КОМПЛЕКС ДЛЯ ВЫРАЩИВАНИЯ РЕОФИЛЬНЫХ ВИДОВ РЫБ

(57) Реферат:

Изобретение относится к рыбоводству, а именно к устройствам для содержания и подготовки к нересту реофильных видов рыб. Комплекс включает три соединенных бассейна, между которыми установлены камеры для очистки воды с перфорированными боковыми стенками, обращенными внутрь бассейнов, системы рециркуляции воды, денитрификации и стабилизации рН воды, биофильтры, воздушный компрессор и микропроцессор, соединенный с датчиком кислорода. Каждый бассейн имеет овальную форму, по центру дна бассейна выполнен конусообразный отстойник со сливным отверстием, над отстойником установлен биофильтр с образованием щели для пропуска воды, выполненный в виде цилиндра, нижнее основание которого представляет собой конус, обращенный вершиной внутрь, а верхнее – перфорировано и укреплено ниже верхнего края корпуса цилиндра. В корпусе цилиндра коаксиально установлена труба с пропеллерным насосом внутри, верхняя часть трубы выступает над перфорированным основанием. Корпус цилиндра разделен на два отсека, нижний – имеет биозагрузку, верхний – фильтр-аэратор, а корпус имеет перфорацию на уровне нижнего отсека. Система рециркуляции воды включает четыре эрлифта, установленных по два в крайних бассейнах с патрубками забора и сброса воды, причем в крайних бассейнах установлены патрубки забора и сброса воды, а в среднем – два патрубка сброса воды. Улучшаются условия содержания рыб за счет регулирования концентрации кислорода в бассейнах и экономия электроэнергии на содержание рыб. 3 з.п. ф-лы, 1 ил.

Изобретение относится к рыбоводству, а именно к устройствам для содержания и подготовки к нересту реофильных видов рыб, а также для товарного выращивания ценных видов рыб, в частности осетровых.

Известно устройство для выращивания водных организмов, в частности реофильных рыб, включающее овальный резервуар для организмов и овальную камеру для очистки воды, систему термостатирования воды (см. авторское свидетельство СССР 1169576, А01К 61/00, 1984 г.). Устройство позволяло создать в резервуаре разноскоростной поток воды и приближало тем самым к естественным условиям обитания гидробионтов.

Известно устройство для выращивания реофильных рыб в потоке воды, содержащее резервуар, в котором расположен замкнутый канал в форме восьмерки для циркуляции воды и содержания рыб, между стенками резервуара расположены отсеки для икры (см. авторское свидетельство СССР, 1554852, А01К 61/00, 1988).

Известные устройства имеют ряд положительных моментов. Однако выращивание реофильных рыб требует значительных расходов электроэнергии для создания постоянных потоков воды с определенной скоростью, а также регулирования оптимального гидрохимического режима.

Технической задачей заявленного изобретения является улучшение условий содержания рыб за счет регулирования концентрации кислорода в бассейнах и тем самым экономия электроэнергии на содержание рыб.

Поставленная задача достигается созданием комплекса для выращивания реофильных видов рыб, включающего три соединенных бассейна, между которыми установлены камеры для очистки воды, с перфорированными боковыми стенками, обращенными внутрь бассейнов, системы рециркуляции воды, денитрификации и стабилизации рН воды, биофильтры, воздушный компрессор и микропроцессор, соединенный с датчиком кислорода, при этом каждый бассейн имеет овальную форму, по центру дна бассейна выполнен конусообразный отстойник со сливным отверстием, над отстойником установлен биофильтр с образованием щели для пропуска воды, выполненный в виде цилиндра, нижнее основание которого представляет собой конус, обращенный вершиной внутрь, а верхнее – перфорировано и укреплено ниже верхнего края корпуса цилиндра, при этом в корпусе цилиндра коаксиально установлена труба с пропеллерным насосом внутри, верхняя часть трубы выступает над перфорированным основанием, причем корпус цилиндра разделен на два отсека, нижний – имеет биозагрузку, верхний – фильтр-аэратор, а корпус имеет перфорацию на уровне нижнего отсека, при этом система рециркуляции воды включает четыре эрлифта, установленных по два в крайних бассейнах с патрубками забора и сброса воды, причем в крайних бассейнах установлены патрубки забора и сброса воды, а в среднем – два патрубка сброса воды.

Система денитрификации включает бак для реагента, насос-дозатор и два стеклопластиковых фильтра, а система стабилизации рН воды – бак для реагента и насос-дозатор.

Камера для очистки воды имеет плоскостную загрузку биофильтра, под ними выполнены приямки треугольного сечения для сбора осадка, а на дне их размещена перфорированная труба, соединенная с системой сброса осадка.

Пропеллерные насосы и воздушный компрессор имеют приводы, выполненные с возможностью регулирования их частоты посредством микропроцессора.

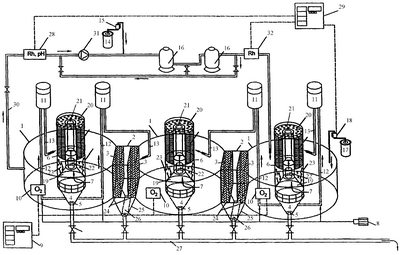

На чертеже изображена схема комплекса.

Комплекс для выращивания реофильных видов рыб состоит из трех соединенных бассейнов 1, между которыми установлены камеры 2 для очистки воды, с перфорированными боковыми стенками 3, обращенными внутрь бассейнов 1. Каждый бассейн 1 имеет овальную форму, по центру дна бассейна 1 выполнен конусообразный отстойник 4 со сливным отверстием 5, над отстойником установлен биофильтр 6, с образованием щели 7 для пропуска воды. Комплекс содержит системы рециркуляции воды, денитрификации и стабилизации рН воды, воздушный компрессор 8 и микропроцессор 9, соединенный с датчиком кислорода 10.

Система рециркуляции воды включает четыре аэрлифта 11, установленных по два на крайних бассейнах 1 с патрубками забора 12 и сброса 13 воды, причем в крайних бассейнах установлены патрубки забора 12 и сброса 13 воды, а в среднем два патрубка сброса 13 воды.

Система денитрификации включает бак 14 для реагента, насос-дозатор 15 и два стеклопластиковых фильтра 16, а система стабилизации рН воды – бак для реагента 17 и насос-дозатор 18.

Кроме того, биофильтр 6 выполнен в виде цилиндра, нижнее основание которого представляет собой конус 19, обращенный вершиной внутрь, а верхнее 20 – перфорировано и укреплено ниже верхнего края корпуса цилиндра, при этом в корпусе цилиндра коаксиально установлена труба 21 с пропеллерным насосом 22 внутри, верхняя часть трубы 21 выступает над перфорированным основанием 20, причем корпус цилиндра разделен на два отсека, нижний 23 – имеет биозагрузку, верхний 24 – фильтр-аэратор, а корпус имеет перфорацию на уровне нижнего отсека 23.

Камера 2 для очистки воды имеет плоскостную загрузку биофильтра, под ними выполнены приямки 25 треугольного сечения для сбора осадка, а на дне их размещена перфорированная труба 26, соединенная с системой сброса осадка 27.

Микропроцессор 9 посредством частотно-регулируемых приводов регулирует работу пропеллерных насосов 22 и воздушного компрессора 8 в зависимости от концентрации кислорода в бассейне.

Стабилизация рН воды осуществляется путем дозирования реагента в бассейн по сигналу рН-датчика 28, установленного в бассейне, и по программе, задаваемой микропроцессором 29 насосу-дозатору 18.

Часть воды через трубу 30 подается насосом 31 на денитрофикационные фильтры 16, туда же насосом-дозатором 14 подается реагент для питания денитрофикационного фильтра и сбрасывается в бассейн. Управление насосом дозатором осуществляется по сигналу датчика 32, установленного на выходе денитрофикационного фильтра, через микропроцессор 29.

Работа комплекса.

После заполнения бассейнов водой и запуска всех систем жизнеобеспечения рыб проводят посадку объектов. Реофильные рыбы – это быстроподвижные рыбы, в частности осетровые. Посадку осуществляют в количестве из расчета 1000 экз на 1 бассейн с навеской 5-10 гр. Технология выращивания рыб традиционная (кормление, контрольное взвешивание и т.д.).

При снижении уровня кислорода в бассейне 1, например при посадке или в процессе роста рыбы сигнал от датчика кислорода 10 анализируется микропроцессором 9, и, если он ниже заданного уровня, поступает команда на частотно-регулируемый привод, а затем на пропеллерный насос 22, об увеличении количества оборотов на заранее заданную величину. По прошествии времени, заданном при программировании микропроцессора 9, происходит сравнение заданной концентрации кислорода с концентрацией кислорода в бассейне 1. Если уровень кислорода оказывается меньше заданного, процесс регулирования повторяется. Если уровень кислорода в бассейне 1 выше заданного, регулирования не происходит, т.е. производительность пропеллерного насоса 22 не меняется. Такой принцип регулирования позволяет точно поддерживать концентрацию кислорода в бассейне 1 и избежать возможности «раскачивания» системы и перерасхода электроэнергии.

Обороты (производительность) воздушного компрессора 8 задается заранее при программировании микропроцессора 9, как правило, на 1/3-1/4 максимальной производительности. В случае если при достижении заданной производительности пропеллерных насосов 22 уровень кислорода остается все еще низким, микропроцессор 9 выдает сигнал на воздушный компрессор 8 об увеличении его производительности на один шаг (заранее заданный при программировании процессора). Дальнейшее регулирование осуществляется аналогично.

Подобная схема управления позволяет экономить электроэнергию и точно ее регулировать в зависимости от загрузки системы рыбой.

Пропеллерный насос 22 подает воду на перфорированное основание 20, где происходит равномерное разбрызгивание воды на фильтр-аэратор 24, проходя через которую вода интенсивно аэрируется и подвергается процессу биологической очистки. Проходя через нижний отсек 23 с биозагрузкой, вода доочищается и через отверстия в бассейн. Забирается вода через тонкую кольцевую щель 7, образованную дном биофильтра 6 и дном бассейна 1. В эту же щель засасываются не съеденные остатки корма и другие загрязнения. Попадая в конусообразный отстойник 4, частицы загрязнений выпадают на дно, откуда удаляются через сливное отверстие 5 при открывании вентиля в сбросную трубу 27.

При включении аэролифта 11 вода забирается из конусообразного отстойника 4 на уровне дна бассейна 1 и выбрасывается двумя патрубками сброса 13 воды в тот же бассейн, в котором они установлены, создавая круговое течение воды, интенсивность которого регулируется поворотными патрубками на выходе.

Два других аэролифта 11 перекачивают посредством патрубков сброса 13 воду в средний бассейн 1, из которого она возвращается, проходя через камеры очистки для воды 2, установленные между бассейнами 1.

Частицы взвеси и излишки ила с плоскостной загрузки биофильтра оседают на дно приямка 25, откуда удаляются при открытии вентиля перфорированной трубы 26, установленной на дне приямка 25.

Стабилизация рН воды осуществляется путем дозирования реагента в бассейн по сигналу рН-датчика 28, установленного в бассейне, и по программе, задаваемой микропроцессором 29 насосу-дозатору 18.

Часть воды через трубу 30 подается насосом 31 на денитрофикационные фильтры 16, туда же насосом-дозатором 14 подается реагент для питания денитрофикационного фильтра и сбрасывается в бассейн. Управление насосом – дозатором осуществляется по сигналу датчика 32, установленного на выходе денитрофикационного фильтра, через микропроцессор 29.

Использование комплекса позволит экономить электроэнергию в 20 раз по сравнению с аналогами, при снижении отхода при выращивании рыб до 3%.

Формула изобретения

1. Комплекс для выращивания реофильных видов рыб, включающий три соединенных бассейна, между которыми установлены камеры для очистки воды с перфорированными боковыми стенками, обращенными внутрь бассейнов, системы рециркуляции воды, денитрификации и стабилизации рН воды, биофильтры, воздушный компрессор и микропроцессор, соединенный с датчиком кислорода, при этом каждый бассейн имеет овальную форму, по центру дна бассейна выполнен конусообразный отстойник со сливным отверстием, над отстойником установлен биофильтр с образованием щели для пропуска воды, выполненный в виде цилиндра, нижнее основание которого представляет собой конус, обращенный вершиной внутрь, а верхнее – перфорировано и укреплено ниже верхнего края корпуса цилиндра, при этом в корпусе цилиндра коаксиально установлена труба с пропеллерным насосом внутри, верхняя часть трубы выступает над перфорированным основанием, причем корпус цилиндра разделен на два отсека, нижний – имеет биозагрузку, верхний – фильтр-аэратор, а корпус имеет перфорацию на уровне нижнего отсека, при этом система рециркуляции воды включает четыре эрлифта, установленных по два в крайних бассейнах с патрубками забора и сброса воды, причем в крайних бассейнах установлены патрубки забора и сброса воды, а в среднем – два патрубка сброса воды.

2. Комплекс по п.1, отличающийся тем, что система денитрификации включает бак для реагента, насос-дозатор и два стеклопластиковых фильтра, а система стабилизации рН воды – бак для реагента и насос-дозатор.

3. Комплекс по п.1, отличающийся тем, что камера для очистки воды имеет плоскостную загрузку биофильтра, под ними выполнены приямки треугольного сечения для сбора осадка, а на дне их размещена перфорированная труба, соединенная с системой сброса осадка.

4. Комплекс по п.1, отличающийся тем, что пропеллерные насосы и воздушный компрессор имеют приводы, выполненные с возможностью регулирования их частоты посредством микропроцессора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
