Патент на изобретение №2314612

(54) УСТРОЙСТВО ПОДКЛЮЧЕНИЯ ПРОВОДА В ОХРАННЫХ ПРИБОРАХ И ИЗВЕЩАТЕЛЯХ ПОЖАРНЫХ

(57) Реферат:

Изобретение относится к электротехнике, а именно к установочным электроизделиям, и может быть использовано при подключении различных устройств к сети переменного или постоянного тока, предпочтительно в охранной и противопожарной технике, в частности, в охранных приборах и извещателях пожарных. Устройство подключения провода в охранных приборах и извещателях пожарных содержит электроизоляционное основание, оснащенное элементами зажима провода, одним из которых является токопроводящий пружинный контакт, причем второй зажимной элемент выполнен в виде единого с основанием упругого рычага, имеющего возможность качания относительно места его соединения с основанием. Токопроводящий пружинный контакт размещен на общей поверхности основания и рычага, причем оба зажимных элемента снабжены выступами. Сопряженные размеры выступов выполнены таким образом, чтобы обеспечить зажатие провода за счет упругих свойств рычага и контакта. Технический результат – упрощение конструкции при уменьшении трудоемкости подключения провода, 1 з.п. ф-лы, 3 ил.

Предлагаемое изобретение относится к электротехнике, а именно к установочным электроизделиям, и может быть использовано в любых отраслях промышленности при подключении различных устройств к сети переменного или постоянного тока, однако предпочтительно его использование в охранной и противопожарной технике, в частности, в охранных приборах и извещателях пожарных.

Известно устройство для подключения провода, содержащее электроизоляционное основание, оснащенное элементами зажима провода, одним из которых является токопроводящий подпружиненный контакт (см. а.с. СССР №1474769, МПК Н01R 4/48, 1986). К недостаткам известного устройства можно отнести сложность его конструкции и трудоемкость подключения провода в условиях эксплуатации охранных приборов и пожарных извещателей.

Наиболее близким по технической сущности к предлагаемому является устройство для подключения провода в оптическом дымовом пожарном извещателе ИП212-73 «System Sensor», содержащее электроизоляционное (пластиковое) основание и закрепленный на основании с помощью защелок токопроводящий пружинный контакт. Контакт выполнен в виде сборки, включающей в себя непосредственно пружинный контакт и винт с зажимной шайбой (см. статью «Базовый элемент», журнал «Скрытая камера», №2, 2004 г.). К недостаткам известного устройства можно отнести сложность его конструкции и трудоемкость подключения провода с использованием отвертки в условиях эксплуатации охранных приборов и пожарных извещателей.

Предлагаемое техническое решение направлено на решение задачи, состоящей в упрощении конструкции устройства при уменьшении трудоемкости подключения провода.

Данная задача решается тем, что в устройстве подключения провода в охранных приборах и извещателях пожарных, содержащем электроизоляционное основание, оснащенное элементами зажима провода, одним из которых является токопроводящий пружинный контакт, второй зажимной элемент выполнен в виде единого с основанием упругого рычага, имеющего возможность качания относительно места его соединения с основанием, а токопроводящий пружинный контакт размещен на общей поверхности основания и рычага, причем оба зажимных элемента снабжены выступами, сопряженные размеры которых выполнены таким образом, чтобы обеспечить зажатие провода за счет упругих свойств рычага и контакта.

Кроме того, в нем оба зажимных элемента снабжены компланарными пазами, а в комплект прибора включен Г-образный ключ.

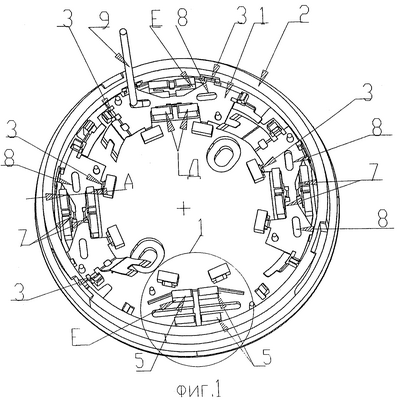

На фиг.1 изображен в аксонометрии общий вид устройства. На фиг.1a – конструкция электроизоляционного основания под пружинным контактом. На фиг.2 – в аксонометрии токопроводящий пружинный контакт. На фиг.3 – устройство в разрезе с зажатой жилой провода (слева) и с вставленной, но не зажатой жилой (справа) и с Г-образным ключом. На фиг.3а – разрез Б-Б по оси зажатой жилы провода.

Токопроводящий пружинный контакт 1 (фиг.1) закреплен на электроизоляционном основании 2 с помощью защелок 3, которые являются элементами конструкции контакта 1. На основании 2 предусмотрена возможность закрепления четырех пружинных контактов (один из контактов на фиг.1 не показан), к каждому из которых может быть подключено по два провода. Для этого (фиг.1а) в основании 2 под каждым контактом вырезано по два рычага 4 и каждый из них снабжен стойками 5 с фиксированным расстоянием между внутренними сторонами стоек по размеру А и глухими пазами 6.

Пружинный контакт 1 (фиг.2) также снабжен упругими стойками 7, размер между внешними сторонами которых по размеру В несколько превосходит размер А между внутренними сторонами стоек 5 и пазами 8. Пазы 6 в рычагах 4 основания 2 (фиг.1) расположены под пазами 8 в пружинных контактах и совпадают с ними по координатам.

Принцип работы устройства заключается в следующем. При нажатии (фиг.1 и 1а) отверткой или другим нетолстым инструментом на основание паза 6 в рычаге 4 (через паз 8 в пружинном контакте 1) рычаг 4 со стойками 5 отклоняется на некоторый угол, образуя зазор между поверхностями С пружинного контакта 1 и Д стоек 5 основания 2 (фиг.3 справа), достаточный для свободного прохода жилы провода. После отпускания рычага 4 он благодаря упругости пластика возвращается в исходное положение, обеспечивая зажим провода между рабочими поверхностями Е и Д стоек 5 основания 2 и К и С стоек 7 контакта 1. Вследствие пружинных свойств стоек 7 контакта 1, высокого коэффициента трения жилы по пластиковым стойкам 5 основания 2 и некоторого перегиба жилы обеспечивается ее жесткая фиксация в устройстве и надежный электрический контакт. Работоспособность устройства обеспечивается не только при зажиме провода между поверхностям Е и Д и К и С стоек 5 и 7 соответственно, но и при зазоре между этими поверхностями. Но величина этого зазора должна быть меньше диаметра отдельной жилы провода.

Зазор между поверхностями С контакта 1 и Д стоек 5 основания 2 (фиг.3 справа), достаточный для свободного прохода жилы провода при его установке, может быть образован и с помощью Г-образного рычага. Для этого Г-образный рычаг 9 (фиг.3 пунктиром) вставляется коротким плечом в паз 6 рычага 4 основания 2 (через паз 8 пружинного контакта) и приложением усилия на его длинное плечо в направлении от оси симметрии пружинного контакта 1 за счет упора конца короткого плеча Г-образного рычага в нижнюю поверхность контакта 1 поворачивает рычаг 4 основания 2.

После снятия усилия с длинного плеча Г-образного рычага 9 рычаг 4 основания 2 занимает исходное положение и, как выше описано, происходит зажим жилы провода между поверхностями Е и Д стоек рычага 4 основания 2 и К и С пружинного контакта 1 (фиг.3а).

Применение Г-образного рычага для зажима провода исключает прямое давление на основание 2, что особенно ценно при монтаже извещателей пожарных на свободно лежащие в рамках подвесные потолки.

Предлагаемая конструкция обеспечивает возможность зажима жилы провода разного диаметра от очень тонкой, в этом случае зажим происходит за счет перегиба жилы между поверхностями Е и Д стоек 5 основания 2 и К и С контакта 1, и толстой. В последнем случае зажим жилы происходит между поверхностями С и Д практически без перегиба жилы.

Устройство подключения провода согласно предлагаемому изобретению обеспечивает достижение технического эффекта, т.е. максимального упрощения конструкции устройства, упрощения технологии и уменьшения времени зажима проводов при монтаже приборов на объекте.

Формула изобретения

1. Устройство подключения провода в охранных приборах и извещателях пожарных, содержащее электроизоляционное основание, оснащенное элементами для зажима провода, одним из которых является токопроводящий пружинный контакт, отличающееся тем, что второй зажимной элемент выполнен в виде вырезанного в основании упругого рычага с возможностью качания относительно места соединения его с основанием, токопроводящий пружинный контакт размещен на общей поверхности основания и упругого рычага, а оба зажимных элемента снабжены выступами, сопряженные размеры которых выполнены таким образом, чтобы обеспечить зажатие провода за счет упругих свойств рычага и контакта.

2. Устройство по п.1, отличающееся тем, что зажимные элементы снабжены компланарными пазами, а в комплект прибора включен Г-образный ключ.
