Патент на изобретение №2314137

(54) ИГРОВОЕ УСТРОЙСТВО С ШАРАМИ

(57) Реферат:

Игровое устройство относится к лототронам и может быть использовано при проведении игр с розыгрышами, например, лотерей. Игровое устройство с шарами содержит игровое поле, выполненное в виде заполненного жидкостью трубчатого сосуда из прозрачного материала, игровую ловушку, по меньшей мере один игровой элемент в виде шара с отрицательной плавучестью, воздушный компрессор, выход которого соединен с установленным в днище сосуда воздушным патрубком с сопловым отверстием, и блок управления. Игровая ловушка выполнена в виде нескольких симметрично расположенных на днище трубчатого сосуда полусферических лунок, между которыми соосно трубчатому сосуду установлен воздушный патрубок с сопловым отверстием. Лунки размечены различными символами или цветом. Каждая полусферическая лунка снабжена световым датчиком наличия шара в лунке, подключенным к блоку регистрации. В верхней части трубчатого сосуда размещен источник света. В игровом устройстве обеспечивается повышение надежности работы и точности определения результата образования случайных событий. 2 з.п. ф-лы, 1 ил.

Изобретение относится к средствам массового развлечения и может быть использовано для повышения эффективности работы, надежности и точности определения результата в игровых устройствах с шарами типа лототрон для образования случайных событий-чисел при упрощении конструктивного выполнения.

Из уровня техники известно игровое устройство с шарами типа лототрон для образования случайных событий – чисел, содержащее игровое поле, выполненное в виде трубчатого сосуда из прозрачного материала, заполненного водой, в котором размещены игровые элементы в виде шаров с отрицательной плавучестью и игровая ловушка, воздушный компрессор, выход которого соединен с размещенным в нижней части сосуда входным патрубком с сопловым отверстием (RU 17441 U1, А63F 9/00, 2001). Размещение игровой ловушки в верхней части сосуда снижает надежность и точность определения результата и эффективность работы игрового устройства, поскольку не каждый раз при розыгрыше – выключении – компрессора какой-либо шар попадает в ловушку. Кроме того, отсутствие средств, исключающих попадание воды обратным потоком из сосуда в воздушный компрессор при его периодическом выключении, также снижает надежность работы устройства.

Изобретение направлено на повышение эффективности работы игрового устройства с шарами типа лототрон, надежности и точности определения результата образования случайных событий – чисел – при простоте конструктивного выполнения.

Решение поставленной задачи обеспечивается тем, что в игровом устройстве с шарами, содержащем игровое поле, выполненное в виде трубчатого сосуда из прозрачного материала, заполненного жидкостью, преимущественно водой, в котором размещены игровая ловушка и по меньшей мере один игровой элемент в виде шара с отрицательной плавучестью, воздушный компрессор, выход которого соединен с установленным в днище сосуда воздушным патрубком с сопловым отверстием, и блок управления, согласно изобретению игровая ловушка выполнена в виде нескольких симметрично расположенных на днище трубчатого сосуда полусферических лунок, размеченных различными символами или цветом, между которыми соосно трубчатому сосуду установлен воздушный патрубок с сопловым отверстием, при этом каждая полусферическая лунка снабжена световым датчиком наличия шара в лунке, подключенным к блоку регистрации, а в верхней части трубчатого сосуда размещен источник света.

Кроме того, на выходе воздушного компрессора перед воздушным патрубком включен обратный клапан, а на верхней части – крышке трубчатого сосуда – выше уровня жидкости установлен воздухоотводящий патрубок.

Предпочтительно выполнение игрового устройства с несколькими игровыми полями – трубчатыми сосудами, установленными в один ряд, световые датчики наличия шара в полусферических лунках которых подключены к общему блоку регистрации.

Выполнение игровой ловушки в виде нескольких симметрично расположенных на днище трубчатого сосуда полусферических лунок, размеченных различными символами или цветом, повышает однозначность и точность определения результата образования случайных событий – чисел – в силу обязательного попадания шара при каждом розыгрыше в одну из лунок, а наличие световых датчиков наличия шара в лунке обеспечивает надежную регистрацию результата. Предпочтительное выполнение игрового устройства с несколькими игровыми полями – трубчатыми сосудами, установленными в один ряд, световые датчики наличия шара в полусферических лунках которых подключены к общему блоку регистрации, расширяет функциональные-игровые возможности устройства за счет возможности получения большого количества вариантов различных комбинаций из определенных случайным образом событий – выпавших лунок.

Кроме того, наличие обратного клапана исключает возможность попадание жидкости – воды – обратным потоком из сосуда в воздушный компрессор при его периодическом выключении, а размещение на верхней части – крышке трубчатого сосуда воздухоотводящего патрубка – выше уровня жидкости – воды – исключает ее унос с воздушным потоком, что также способствует повышению надежности работы игрового устройства.

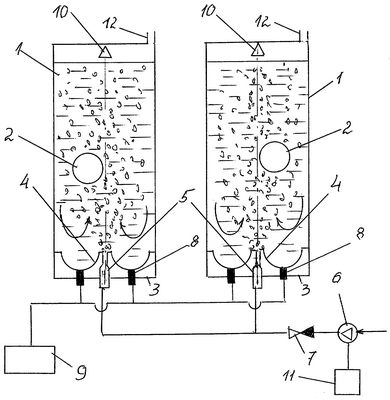

На чертеже представлен общий вид игрового устройства с несколькими игровыми полями.

Игровом устройство содержит игровое поле в виде трубчатого сосуда 1 из прозрачного материала, заполненного жидкостью, преимущественно водой, в котором размещен игровой элемент – шар 2 – с небольшой отрицательной плавучестью (т.е. плотность шаров немного превышает плотность воды) и игровая ловушка, выполненная в виде нескольких симметрично расположенных на днище 3 трубчатого сосуда 1 полусферических лунок 4, размеченных различными символами или цветом, между которыми соосно трубчатому сосуду 1 установлен воздушный патрубок 5 с сопловым отверстием, подключенный к воздушному компрессору 6, который снабжен на выходе обратным клапаном 7. При этом в каждой полусферической лунке 4 установлен световой датчик 8 наличия шара в лунке, например фотодиод, подключенный к блоку 9 регистрации, а в верхней части трубчатого сосуда 1 размещен источник 10 света.

Предпочтительно выполнение игрового устройства с несколькими идентичными игровыми полями – трубчатыми сосудами 1, каждый из которых имеет вышеуказанное конструктивное выполнение и подключен к общему воздушному компрессору 6 и блоку 9 регистрации.

Возможно размещение в трубчатом сосуде 1 нескольких игровых элементов – шаров 2, при этом их количество меньше количества полусферических лунок 4 в игровой ловушке.

Заявленное игровое устройство с шарами типа лототрон для образования случайных событий – чисел – функционирует следующим образом.

При периодическом включении воздушного компрессора 6 посредством блока 11 управления импульсный поток воздуха поступает через воздушный патрубок 5 в нижнюю часть каждого сосуда 1, и, проходя между полусферическими лунками 4, образует пузырьковый водовоздушный поток, который, поднимаясь вверх за счет подъемной силы, увлекает за собой игровой элемент – шар 2, который в водяном объеме сосуда 1 начинает совершать хаотичное циркуляционное движение. Воздух из сосуда 1 отводится через воздушный патрубок 12, размещенный над уровнем воды, что предотвращает унос капель воды с уходящим потоком воздуха.

При выключении воздушного компрессора 6 шар 2 опускается вниз и случайным образом в каждом сосуде 1 попадает в одну из полусферических лунок 4 игровой ловушки, задавая выпавшую игровую комбинацию. При этом шар 2 перекрывает световой поток от источника 10 света к установленному в данной полусферической лунке 4 световому датчику 8 – фотодиод, который вырабатывает сигнал о наличии шара 2 в конкретной лунке 4, поступающий в блок 9 регистрации, который фиксирует выпавшую игровую комбинацию.

Формула изобретения

1. Игровое устройство с шарами, содержащее игровое поле, выполненное в виде трубчатого сосуда из прозрачного материала, заполненного жидкостью, в котором размещены игровая ловушка и по меньшей мере один игровой элемент в виде шара с отрицательной плавучестью, воздушный компрессор, выход которого соединен с установленным в днище сосуда воздушным патрубком с сопловым отверстием, и блок управления, отличающееся тем, что игровая ловушка выполнена в виде нескольких симметрично расположенных на днище трубчатого сосуда полусферических лунок, размеченных различными символами или цветом, между которыми соосно трубчатому сосуду установлен воздушный патрубок с сопловым отверстием, при этом каждая полусферическая лунка снабжена световым датчиком наличия шара в лунке, подключенным к блоку регистрации, а в верхней части трубчатого сосуда размещен источник света.

2. Игровое устройство с шарами по п.1, отличающееся тем, что на выходе воздушного компрессора перед воздушным патрубком включен обратный клапан, а на верхней части – крышке трубчатого сосуда выше уровня жидкости установлен воздухоотводящий патрубок.

3. Игровое устройство с шарами по п.1, отличающееся тем, что содержит несколько игровых полей – трубчатых сосудов, световые датчики наличия шара в полусферических лунках которых подключены к общему блоку регистрации.
