(54) ИГРОВОЕ УСТРОЙСТВО
(57) Реферат:
Игровое устройство относится к лототронам и может быть использовано при проведении игр с розыгрышами, например лотерей. Игровое устройство содержит игровое поле, выполненное в виде заполненного водой сосуда из прозрачного материала, игровые элементы в виде шаров с отрицательной плавучестью, игровую ловушку, воздушный компрессор, выход которого соединен с размещенным в нижней части сосуда входным патрубком с сопловым отверстием. Игровая ловушка выполнена из прозрачного материала в виде воронки – трубы с раструбом и установлена на днище сосуда раструбом кверху. Входной патрубок с сопловым отверстием установлен под игровой ловушкой, при этом воздушный компрессор расположен выше уровня воды в сосуде и/или снабжен на выходе обратным клапаном. В игровом устройстве обеспечивается повышение надежности работы и точности определения результата образования случайных событий. 2 з.п. ф-лы, 1 ил.
Изобретение относится к средствам массового развлечения и может быть использовано для повышения надежности работы и точности определения результата в игровых устройствах с шарами типа лототрон для образования случайных событий – чисел при упрощении конструктивного выполнения.
Из уровня техники известно игровое устройство с шарами типа лототрон для образования случайных событий – чисел, содержащее игровое поле, выполненное в виде сосуда из прозрачного материала, заполненного водой, в котором размещены игровые элементы в виде шаров с отрицательной плавучестью и игровая ловушка, воздушный компрессор, выход которого соединен с размещенным в нижней части сосуда входным патрубком с сопловым отверстием (RU 17441 U1, A63F 9/00, 2001). Размещение игровой ловушки в верхней части сосуда снижает надежность и точность определения результата, а отсутствие средств, исключающих попадание воды обратным потоком из сосуда в воздушный компрессор при его периодическом выключении, снижает надежность работы игрового устройства.
Изобретение направлено на повышение надежности работы игрового устройства с шарами типа лототрон и точности определения результата образования случайных событий – чисел при простоте конструктивного выполнения.
Решение поставленной задачи обеспечивается тем, что в игровом устройстве, содержащем игровое поле, выполненное в виде сосуда из прозрачного материала, заполненного водой, в котором размещены игровые элементы в виде шаров с отрицательной плавучестью и игровая ловушка, воздушный компрессор, выход которого соединен с размещенным в нижней части сосуда входным патрубком с сопловым отверстием, отличающееся тем, что игровая ловушка выполнена из прозрачного материала в виде воронки – трубы с раструбом и установлена на днище сосуда раструбом кверху, а входной патрубок с сопловым отверстием установлен под игровой ловушкой, причем воздушный компрессор расположен выше уровня воды в сосуде и/или снабжен на выходе обратным клапаном.
При этом игровая ловушка выполнена со следующим соотношением геометрических параметров:
d
nd
где d – диаметр шара;
D – диаметр трубы игровой ловушки;
Н – высота трубы игровой ловушки;
n=1, 2, 3, … – натуральное число.
Кроме того, в верхней части сосуда над уровнем воды установлены сепарационный дырчатый шит и воздушный патрубок, а перед входным патрубком с сопловым отверстием включен промежуточный объем – ресивер, размещенный под днищем сосуда.
Выполнение игровой ловушки в виде воронки – трубы с раструбом и размещение ее раструбом кверху на днище сосуда над входным патрубком с сопловым отверстием повышает надежность и точность определения результата образования случайных событий – чисел (улавливания определенного количества шаров с различной разметкой), а расположение воздушного компрессора выше уровня воды в сосуде и/или снабжение его на выходе обратным клапаном исключает возможность попадания воды обратным потоком из сосуда в воздушный компрессор при его периодическом выключении, что повышает надежность работы игрового устройства. Кроме того, наличие в верхней части сосуда над уровнем воды сепарационного дырчатого щита с образованием сепарационного пространства и воздушного патрубка, как и наличие перед входным патрубком с сопловым отверстием промежуточного объема – ресивера, также способствует повышению надежности работы игрового устройства.

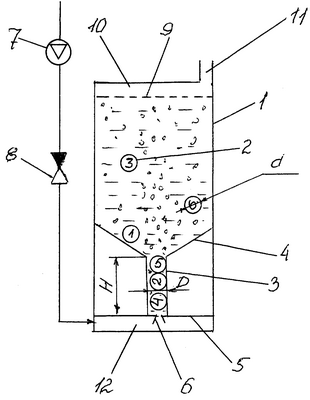

На чертеже представлен общий вид игрового устройства.
Игровое устройство содержит игровое поле в виде сосуда 1 из прозрачного материала, заполненного водой, в котором размещены игровые элементы – шары 2 с небольшой отрицательной плавучестью (т.е. плотность шаров немного превышает плотность воды), которые имеют разметку в виде различных символов, например цифр, и игровая ловушка из прозрачного материала, которая выполнена в виде воронки – трубы 3 с раструбом 4 и установлена на днище 5 сосуда 1 раструбом 4 кверху. В днище 5 под трубой 3 игровой ловушки установлен входной патрубок 6 с сопловым отверстием, подключенный к воздушному компрессору 7, который расположен выше уровня воды в сосуде 1 и может быть снабжен на выходе обратным клапаном 8. В верхней части сосуда 1 над уровнем воды установлены сепарационный дырчатый шит 9 с образованием сепарационного пространства 10 и воздушный патрубок 11, а перед входным патрубком 6 с сопловым отверстием включен промежуточный объем – ресивер 12, размещенный под днищем 5 сосуда 1.
Игровая ловушка выполнена со следующим соотношением геометрических параметров:
d
nd
где d – диаметр шара;
D – диаметр трубы игровой ловушки;
Н – высота трубы игровой ловушки;
n=1, 2, 3, … – натуральное число, которое определяется количеством чисел (шаров) в выигрышной комбинации.
Заявленное игровое устройство с шарами типа лототрон для образования случайных событий – чисел функционирует следующим образом.
При периодическом включении воздушного компрессора 7 импульсный поток воздуха поступает через входной патрубок 6 в трубу 3 игровой ловушки и в виде потока воздушных пузырьков проходит в нижнюю часть сосуда 1, увлекая вверх за счет подъемной силы игровые элементы – шары 2, которые в водяном объеме сосуда начинают совершать хаотичное циркуляционное движение. Наличие перед входным патрубком 6 с сопловым отверстием промежуточного объема – ресивера 12 способствует повышению импульса давления воздушного потока. Воздух из сосуда 1 отводится через воздушный патрубок 11, при этом наличие в верхней части сосуда 1 над уровнем воды сепарационного дырчатого шита 9 и сепарационного пространства 10 предотвращает возможность уноса капель воды с уходящим потоком воздуха. При выключении воздушного компрессора 7 шары 2 опускаются вниз и случайным образом по раструбу 4 попадают в игровую ловушку, определяя выигрышную комбинацию, количество шаров 2 в которой зависит от выбранной высоты «Н» трубы 3 игровой ловушки.
Формула изобретения
1. Игровое устройство, содержащее игровое поле, выполненное в виде сосуда из прозрачного материала, заполненного водой, в котором размещены игровые элементы в виде шаров с отрицательной плавучестью и игровая ловушка, воздушный компрессор, выход которого соединен с размещенным в нижней части сосуда входным патрубком с сопловым отверстием, отличающееся тем, что игровая ловушка выполнена из прозрачного материала в виде воронки – трубы с раструбом и установлена на днище сосуда раструбом кверху, а входной патрубок с сопловым отверстием установлен под игровой ловушкой, при этом воздушный компрессор расположен выше уровня воды в сосуде и/или снабжен на выходе обратным клапаном.
2. Игровое устройство по п.1, отличающееся тем, что игровая ловушка выполнена со следующим соотношением геометрических параметров:
d
nd
где d – диаметр шара;
D – диаметр трубы игровой ловушки;
Н – высота трубы игровой ловушки;
n=1, 2, 3, … – натуральное число.
3. Игровое устройство по п.1 или 2, отличающееся тем, что в верхней части сосуда над уровнем воды установлены сепарационный дырчатый щит и воздушный патрубок, а перед входным патрубком с сопловым отверстием включен промежуточный объем – ресивер, размещенный под днищем сосуда.
