Патент на изобретение №2313930
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ЩЕЛЕВАНИЯ ПОЧВЫ
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению. Устройство содержит установленные на раме посредством оси с кривошипами ножи. Каждый нож связан с дополнительной осью, расположенной на свободном конце каждого кривошипа. На каждой дополнительной оси установлена звездочка, и все звездочки связаны между собой цепной передачей. Каждый из ножей связан с дополнительной осью посредством вертикального пальца, установленного с возможностью поворота в сквозном отверстии дополнительной оси. Нижний конец вертикального пальца жестко закреплен на ноже. Верхний конец пальца соединен с помощью шпонки с рычагом и контактирует с фиксирующим элементом. При этом взаимодействующие поверхности дополнительной оси и рычага выполнены зубчатыми. На дополнительной оси нанесена шкала. На рычаге закреплен указатель. Основная ось установлена по направлению движения устройства. Такое конструктивное выполнение позволит повысить качество щелевания склонов. 4 ил.
Изобретение относится к сельскохозяйственному машиностроению, а именно к щелерезам, и может быть использовано для нарезания прерывистых щелей на склонах. Известен щелерез для обработки почвы на склонах, содержащий раму, опорные колеса, ножи, шарнирно закрепленные на оси, соединенной с рамой при помощи параллелограммного механизма, и имеющие жестко соединенные с ними колеса с переменным радиусом, механизм управления подъема-опускания ножей, выполненный в виде кривошипного вала, и кулачки, расположенные соосно с осями поворота последних и снабженные фиксаторами, кинематически связанными с опорными колесами (Авторское свидетельство СССР №104900, кл. А01В 13/16, опубл. 1983). Недостатком описанного щелереза является низкое качество щелевания склона, обусловленное получением щелей, длина которых не зависит от угла наклона склона вследствие наличия кинематической связи между опорными колесами, кривошипным валом и фиксаторами кулачков. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату (прототипом) является устройство для щелевания почвы, содержащее установленные на раме посредством оси с кривошипами ножи, каждый из которых связан с дополнительной осью, установленной на свободном конце каждого кривошипа, при этом на каждой дополнительной оси установлена звездочка, и все звездочки связаны между собой цепной передачей. Каждый из ножей связан с дополнительной осью посредством вертикального шарнира, основная ось расположена под углом 15-25° к направлению движения ножей (Авторское свидетельство СССР №1099856, кл. А01В 13/16, опубл. 1984). Недостатком описанного устройства является низкое качество щелевания склона, обусловленное невозможностью регулирования длины щели в зависимости от угла наклона обрабатываемого склона вследствие невозможности изменения угла поворота плоскости каждого из ножей к его дополнительной оси за счет их соединения посредством вертикального шарнира. Предлагаемым изобретением решается задача повышения качества щелевания путем регулирования длины щели в зависимости от угла наклона склона. В устройстве для щелевания почвы, содержащем установленные на раме посредством оси с кривошипами ножи, каждый из которых связан с дополнительной осью, расположенной на свободном конце каждого кривошипа, при этом на каждой дополнительной оси установлена звездочка, и все звездочки связаны между собой цепной передачей, каждый из ножей связан с дополнительной осью посредством вертикального пальца, установленного с возможностью поворота в сквозном отверстии дополнительной оси, нижним концом жестко закрепленного на ноже, верхним концом соединенного с помощью шпонки с рычагом и контактирующего с фиксирующим элементом, при этом взаимодействующие поверхности дополнительной оси и рычага выполнены зубчатыми, на дополнительной оси нанесена шкала, на рычаге закреплен указатель, и основная ось установлена по направлению движения устройства. Повышение качества щелевания путем регулирования длины щели в зависимости от угла наклона склона вследствие возможности изменения угла поворота плоскости каждого из ножей к дополнительной оси за счет того, что каждый из ножей связан с дополнительной осью посредством вертикального пальца, установленного с возможностью поворота в сквозном отверстии дополнительной оси, нижним концом жестко закрепленного на ноже, верхним концом соединенного с помощью шпонки с рычагом и контактирующего с фиксирующим элементом, при этом взаимодействующие поверхности дополнительной оси и рычага выполнены зубчатыми, на дополнительной оси нанесена шкала, на рычаге закреплен указатель. Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображено устройство для щелевания почвы, вид сбоку; на фиг.2 – фиг.1, вид А; на фиг.3 – фиг.1, сборочная единица С; на фиг.4 – фиг.3, вид сверху. Кроме того, на фиг.2 изображено:

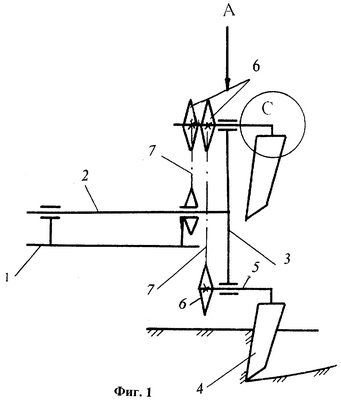

Устройство для щелевания почвы содержит установленные на раме 1 посредством оси 2 с кривошипами 3 ножи 4. Каждый из ножей 4 связан с дополнительной осью 5, расположенной на свободном конце каждого кривошипа 3. На каждой дополнительной оси 5 установлена звездочка 6, и все звездочки 6 связаны между собой цепной передачей 7. Каждый из ножей 4 связан с дополнительной осью 5 посредством вертикального пальца 8, установленного с возможностью поворота в сквозном отверстии 9 дополнительной оси. Каждый из вертикальных пальцев 8 нижним концом жестко закреплен на ноже 4, например, сваркой, верхним концом соединен с помощью шпонки 10 с рычагом 11 и контактирует с фиксирующим элементом 12, в частности, гайкой. Взаимодействующие поверхности дополнительной оси 5 и рычага 11 выполнены зубчатыми. На дополнительной оси 5 нанесена шкала 13. На рычаге 11 закреплен указатель 14, например стрелка. Основная ось 2 установлена по направлению движения устройства. Перед началом работы каждый из ножей 4 устанавливается под углом Таким образом, использование предлагаемого изобретения позволит улучшить качество щелевания склонов, обеспечивая уменьшение смыва почвы в период таяния снегов и ливневых дождей.
Формула изобретения
Устройство для щелевания почвы, содержащее установленные на раме посредством оси с кривошипами ножи, каждый из которых связан с дополнительной осью, расположенной на свободном конце каждого кривошипа, при этом на каждой дополнительной оси установлена звездочка и все звездочки связаны между собой цепной передачей, отличающееся тем, что каждый из ножей связан с дополнительной осью посредством вертикального пальца, установленного с возможностью поворота в сквозном отверстии дополнительной оси, нижним концом жестко закрепленного на ноже, а верхним концом соединенного с помощью шпонки с рычагом и контактирующего с фиксирующим элементом, при этом взаимодействующие поверхности дополнительной оси и рычага выполнены зубчатыми, на дополнительной оси нанесена шкала, на рычаге закреплен указатель, а основная ось установлена по направлению движения устройства.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.03.2008
Извещение опубликовано: 20.02.2010 БИ: 05/2010
|
||||||||||||||||||||||||||
– угол поворота плоскости ножа к дополнительной оси.
