Патент на изобретение №2313850

(54) ЭЛЕКТРОННЫЙ МИКРОСКОП

(57) Реферат:

Изобретение относится к микробиологии и может применяться при профилактике инфекционных болезней. Электронный микроскоп содержит трубку, один конец которой соединен с вакуумным насосом, а другой конец трубки расположен внутри корпуса микроскопа после магнитного конденсора и герметично закрыт полусферической заглушкой. Заглушка имеет щели, ширина которых равна 10-0,01 мкм. Комнатный воздух входит внутрь корпуса и вытягивается через щели заглушки вакуумным насосом. Микробы и вирусы остаются на щелях заглушки. Поток электронов из катода, усиленный анодом и выравненный магнитным конденсором, проходит мимо полусферической заглушки, на которой задерживаются микроорганизмы. Увеличенное изображение микроорганизмов проецируется на фотографическую пластинку. По изображению на фотографической пластинке можно определить вредные для здоровья человека микробы и вирусы. 2 ил.

Изобретение относится к микробиологии и может применяться при профилактике инфекционных болезней.

Известен электронный микроскоп, состоящий из электронного прожектора, магнитного конденсатора, магнитных линз, вакуумного насоса и фотографической пластинки. (Л.Эллиот, У.Уилкос. Физика. М.: 1975, стр.612-614).

Однако этим электронным микроскопом нельзя определить находящиеся в воздухе микробы и вирусы.

Техническим результатом изобретения является определение электронным микроскопом находящихся в воздухе микробов и вирусов.

Указанный технический результат достигается тем, что один конец трубки соединен с вакуумным насосом, а другой ее конец, расположенный внутри корпуса между магнитным конденсором и магнитной линзой, герметично закрыт полусферической заглушкой, имеющей щели, ширина которых равна 10-0,01 мкм.

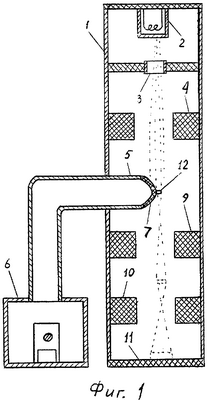

На фиг.1 изображен электронный микроскоп, разрез.

На фиг.2 изображена заглушка со щелями.

Электронный микроскоп имеет следующую конструкцию. Корпус 1 имеет электронный прожектор, состоящий из катода 2 и анода 3. Магнитный конденсор 4 прикреплен к корпусу 1. Один конец трубки 5 соединен с вакуумным насосом 6. Другой конец трубки 5, расположенный внутри корпуса 1 после магнитного конденсора 4, герметично закрыт полусферической заглушкой 7. Заглушка 7 имеет щели 8, ширина которых равна 10-0,01 мкм. Магнитные линзы 9 и 10 расположены на корпусе 1 после трубки 5. Фотографическая пластинка 11 герметично прикреплена к корпусу 1.

Электронный микроскоп используется следующим образом. Оператор приносит электронный микроскоп в помещение и включает вакуумный насос 6. Затем он герметично прикрепляет фотографическую пластинку 11 к корпусу 1. Комнатный воздух входит внутрь корпуса 1 и вытягивается через щели 8 заглушки 7 вакуумным насосом 6 в трубку 5. Микробы и вирусы остаются на щелях 8 заглушки 7. Потом оператор подает напряжение на электронный микроскоп. Поток электронов из катода 2, усиленный анодом 3 и выравненный магнитным конденсором 4, проходит мимо полусферической задвижки 7 через микробы и вирусы 12. Затем электроны проходят через магнитную линзу 9, которая дает первое увеличенное изображение микробов и вирусов. Потом электроны проходят через магнитную линзу 10, которая дает второе увеличенное изображение. Увеличенное изображение микробов и вирусов проецируется на фотографическую пластинку 11. По изображению микроорганизмов на фотографической пластинке можно определить вредные для здоровья человека микробы и вирусы.

Использование электронного микроскопа предложенной конструкции позволит получить следующий технико-экономический эффект.

Так с помощью электронного микроскопа предложенной конструкции можно обнаружить находящиеся в воздухе микробы, вирусы и вредные примеси. Это позволит уберечь людей от многих болезней. Затраты на здравоохранение будут меньше.

Формула изобретения

Электронный микроскоп, состоящий из электронного прожектора, магнитного конденсора, магнитных линз, вакуумного насоса и фотопластинки, отличающийся тем, что один конец трубки соединен с вакуумным насосом, а другой ее конец, расположенный внутри корпуса между магнитным конденсором и магнитной линзой, герметично закрыт полусферической заглушкой, имеющей щели, ширина которых равна 10-0,01 мкм.

РИСУНКИ
