Патент на изобретение №2313733
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ВЕНТИЛЯЦИИ ПОМЕЩЕНИЯ
(57) Реферат:
Устройство для вентиляции помещения относится к технике вентиляции и может быть использовано для воздухообмена в жилых и служебных помещениях. Устройство содержит две трубы, сообщающие его с наружной атмосферой, верхняя – для сброса отработанного воздуха, нижняя – для поступления в помещение свежего воздуха. С помощью тепловой трубы тепло выбрасываемого воздуха передается поступающему свежему воздуху. Технический результат – уменьшение потерь тепла при вентиляции помещения. 1 з.п. ф-лы, 2 ил.

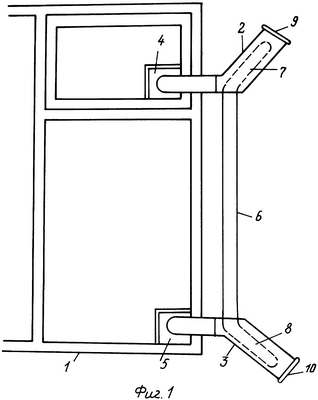

Изобретение относится к технике вентиляции и может быть использовано для воздухообмена в жилых и служебных помещений. Известна форточка, представляющая собой проем в окне, через который осуществляется воздухообмен помещения с атмосферой, снабженный дверцей для открывания и закрывания его (Форточка. Большой толковый словарь русского языка. СПб: “Норинг”, 1998, с.1431). Недостатком форточки является большая потеря тепла с удаляемым использованным воздухом. Задачей изобретения является уменьшение потерь тепла при вентиляции помещения. Поставленная задача решается и технический результат достигается тем, что устройство для вентиляции помещения включает проем, сообщающий помещение с наружной атмосферой. При этом в проем проведены две трубы, верхняя и нижняя, и установлена тепловая труба, испарительная часть которой входит в верхнюю трубу, конденсационная – в нижнюю. Кроме того, на концах обеих труб, обращенных в помещение, могут быть установлены задвижки. Изобретение поясняется чертежами, на которых представлены схемы: на фиг.1 – общего вида устройства для вентиляции, на фиг.2 – его вида сбоку. Устройство для вентиляции помещения смонтировано в проеме 1 и включает трубу 2 для выброса из помещения использованного воздуха и трубу 3 для поступления в помещение свежего воздуха, закрепленные в стекле 11 проема 1 с помощью креплений 4 и 5 соответственно. Устройство снабжено тепловой трубой 6, испарительная часть 7 которой закреплена внутри трубы 2, а конденсационная 8 – внутри трубы 3. На концах труб 2 и 3 установлены задвижки 9 и 10 соответственно. Для включения устройства в работу открывают задвижки 9 и 10. Использованный теплый воздух устремляется по трубе 2 из помещения наружу, а холодный наружный воздух – в помещение по трубе 3. В тепловой трубе рабочая жидкость нагревается теплом использованного воздуха, проходящего по трубе 2, и испаряется. Пары рабочей жидкости перемещаются по тепловой трубе и поступают в ее конденсационную часть 8, где отдают тепло наружному воздуху, поступающему в помещение по трубе 3, и конденсируется. Конденсат рабочей жидкости по капиллярной структуре, закрепленной на внутренних поверхностях тепловой трубы, перемещается в ее испарительную часть 7. Процесс повторяется. Таким образом устройство для вентиляции помещения работает без затрат энергии. В нем наружный воздух, поступающий в помещение, нагревается теплом выбрасываемого использованного воздуха.
Формула изобретения
1. Устройство для вентиляции помещения, включающее проем, сообщающий помещение с наружной атмосферой, отличающееся тем, что в проем проведены две трубы, верхняя и нижняя, и установлена тепловая труба, испарительная часть которой входит в верхнюю трубу, конденсационная – в нижнюю. 2. Устройство по п.1, отличающееся тем, что на концах обеих труб, обращенных в помещение, установлены задвижки.
РИСУНКИ
|
||||||||||||||||||||||||||
