Патент на изобретение №2313708

(54) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ ГИБКИХ ЭЛЕМЕНТОВ

(57) Реферат:

Изобретение относится к машиностроению и может быть использовано в передачах с гибкой связью. Устройство для натяжения гибких элементов содержит корпус (1) с выполненным в нем продольным каналом (2), заполненным телами качения (5), подпружиненный в осевом направлении шток (3) с натяжным элементом, механизм фиксации штока, втулку (8), охватывающую корпус, и толкатель (7), расположенный внутри втулки. Втулка (8) соединена с толкателем (7) соединительным винтом (9). Для перемещения винта (9) вдоль оси корпуса выполнен продольный паз (10). Для подпружинивания штока использована пружина сжатия (6), зафиксированная с двух сторон. Фиксируют шток фиксирующим винтом (11). Использование изобретения позволяет упростить конструкцию и повысить надежность работы устройства. 2 ил.

Изобретение относится к машиностроению и может быть использовано в передачах с гибкой связью.

Наиболее близким по технической сущности и достигаемому эффекту является автоматическое устройство для натяжения гибких элементов, содержащее корпус с Г-образным каналом, установленный в нем подпружиненный в осевом направлении шток с натяжным элементом и механизм фиксации штока [А.с. №863942, опубл. 15.09.81, бюл. №34].

Недостатком данного устройства является сложность выполнения Г-образного канала, низкая надежность при работе.

Техническая задача изобретения – упрощение конструкции и повышение надежности работы устройства.

Техническая задача достигается тем, что в устройстве для натяжения гибких элементов, включающем корпус с выполненным в нем каналом, заполненным телами качения, подпружиненный в осевом направлении шток с натяжным элементом, механизм фиксации штока, новым является то, что оно снабжено втулкой, охватывающей корпус, и толкателем, расположенным внутри него, причем втулка соединена с толкателем посредством соединительного винта, для перемещения которого вдоль оси корпуса выполнен продольный паз, при этом продольный канал выполнен также вдоль оси корпуса, для подпружинивания штока используют пружину сжатия, зафиксированную с двух сторон, а для его фиксации – фиксирующий винт.

Технический результат заключается в упрощении конструкции натяжного устройства и повышении надежности его работы.

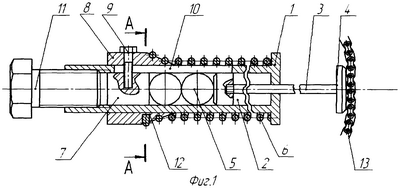

На фиг.1 изображено устройство для натяжения гибких элементов; на фиг.2 – разрез по А-А на фиг.1.

Устройство для натяжения гибких элементов состоит из корпуса 1 с продольным каналом 2, установленного в корпусе 1 штока 3 с натяжным элементом 4, заполненного телами качения 5, пружины сжатия 6, толкателя 7, соединенного с втулкой 8 с помощью соединительного винта 9, перемещающегося в продольном пазу 10 корпуса 1. Фиксация штока осуществляется с помощью фиксирующего винта 11. Крепление пружины осуществляют известными методами. Например, крепление пружины сжатия 6 можно выполнить навинчиванием ее на круглую резьбу, нарезанную на конической части втулки 8, как показано на фиг.1, или креплением конца витка пружины сжатия 6 в глухом отверстии 12 втулки 8, как показано на фиг1. и 2. Натяжной элемент 4 контактирует с гибким элементом 13.

Предложенное устройство для натяжения гибких элементов работает следующим образом.

В процессе эксплуатации ветвь гибкого элемента 13 вытягивается, при этом шток 3 с натяжным элементом 4 перемещается вправо в продольном канале 2 корпуса 1, посредством перемещения втулки 8, соединенной с помощью соединительного винта 9 с толкателем 7, тел качения 5 за счет прослабления гибкого элемента 13 и соответствующего сжатия пружины сжатия 6. Шток 3 перемещается вправо до тех пор, пока не наступит динамическое равновесие между ветвью гибкого элемента 13 и пружиной сжатия 6. Соединительный винт 9 перемещается в продольном пазу 10 корпуса 1. Тела качения 5 служат для выбора усилия натяжения ветви гибкого элемента 13. В том случае, когда динамическое равновесие нарушается, то есть усилие ветви гибкого элемента 13 превышает усилие пружины сжатия 6 (работа при более высокой нагрузке) с последующим обратным перемещением штока 3, для нормальной работоспособности необходима фиксация последнего. Фиксация положения штока 3 осуществляется фиксирующим винтом 11 за счет завинчивания фиксирующего винта 11 до соприкосновения его с толкателем 7.

Использование данного устройства позволяет: во-первых, упростить его изготовление посредством замены корпуса с Г-образным каналом на корпус с продольным каналом, во-вторых, повысить надежность при натяжении гибкого элемента за счет наличия в корпусе продольного канала, фиксирующего винта, продольного паза, в котором перемещается соединительный винт, соединяющего толкатель, расположенный в продольном канале корпуса соосно со штоком, и скользящую по корпусу втулку, охватывающую корпус и взаимодействующую с ним при помощи пружины сжатия, используют одну пружину, подпружинивающую шток, так как работоспособность устройства будет зависеть от работы пружины, а использование двух пружин в прототипе приводит к снижению его работоспособности и соответственно надежности.

Формула изобретения

Устройство для натяжения гибких элементов, включающее корпус с выполненным в нем каналом, заполненным телами качения, подпружиненный в осевом направлении шток с натяжным элементом, механизм фиксации штока, отличающееся тем, что оно снабжено втулкой, охватывающей корпус, и толкателем, расположенным внутри него, причем втулка соединена с толкателем посредством соединительного винта, для перемещения которого вдоль оси корпуса выполнен продольный паз, при этом продольный канал выполнен также вдоль оси корпуса, для подпружинивания штока используют пружину сжатия, зафиксированную с двух сторон, а для его фиксации – фиксирующий винт.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.06.2008

Извещение опубликовано: 20.05.2010 БИ: 14/2010
