Патент на изобретение №2313628
|
||||||||||||||||||||||||||
(54) КОЛЕЙНЫЙ МОСТ
(57) Реферат:
Изобретение относится к строительству, а именно к конструкции пролетных строений перевозимых колейных механизированных мостов. Технический результат – повышение ширины проезжей части при ограниченной транспортной ширине. Пролетное строение колейного моста, включающее неподвижно соединенные между собой после стягивания колеи с наружными откидными открылками, снабжено пластинами с конусными выступами. Каждая колея на обращенной к другой колее боковой поверхности конусными пазами, расположенными по концам и в средней части моста по месту расположения шарнира, в которых расположены выступы пластин. Пазы колей и выступы пластин соединены с помощью клиньев, расположенных в отверстиях, проходящих через пазы и выступы пластин. Отверстия в выступах смещены относительно отверстий в пазах. В пространстве между колеями и пластинами установлен решетчатый настил. 1 з.п. ф-лы, 3 ил.
Изобретение относится к строительству, а именно к конструкции пролетных строений перевозимых колейных механизированных мостов. Известно пролетное строение колейного моста, включающее соединенные между собой колеи с наружными откидными открылками /1/. Однако такое пролетное строение в рабочем положении имеет малую ширину проезжей части, что затрудняет его эксплуатацию и делает невозможным проезд современных с/х агрегатов. Задача изобретения – повышение ширины проезжей части при ограниченной транспортной ширине. Поставленная задача решается за счет того, что пролетное строение колейного моста, включающее неподвижно соединенные между собой после стягивания колеи с наружными откидными открылками, согласно изобретению снабжено пластинами с конусными выступами, а каждая колея на обращенной к другой колее боковой поверхности – конусными пазами, расположенными по концам и в средней части моста по месту расположения шарнира, в которых расположены выступы пластин, пазы колей и выступы пластин соединены с помощью клиньев, расположенных в отверстиях, проходящих через пазы и выступы пластин, при этом отверстия в выступах смещены относительно отверстий в пазах. Кроме этого, в пространстве между колеями и пластинами установлен решетчатый настил. На фиг.1 показано предлагаемое пролетное строение колейного моста, общий вид; на фиг.2 – то же, вид в плане; на фиг.3 – механизм фиксации колей. Пролетное строение состоит из двух неподвижно соединенных между собой после стягивания колей 1 и 2, на наружной стороне колей пролетного строения расположены откидные открылки 3. Внутренние стороны колей 1 и 2 оборудованы пазами 4, расположенными по концам и в средней части моста по месту расположения шарнира 8, в которых располагаются выступы пластин 5. Пазы колей 4 и выступы пластин 5 соединены с помощью клиньев 6, расположенных в отверстиях, проходящих через пазы 4 и выступы пластин 5, при этом отверстия в выступах пластин 5 смещены относительно отверстий в пазах 4. Сборка моста производится следующим образом: колея 1 раскладывается по месту расположения шарнира 8 и укладывается в горизонтальное положение. Затем, параллельно колее 1 укладывается разложенная по месту расположения шарнира 8 колея 2. Раскладываются откидные открылки 3, далее устанавливаются пластины 5 и проводится стягивание колей 1 и 2 друг к другу, например с помощью лебедок, для последующей фиксации колей с помощью пластин 5 и клиньев 6. Затем устанавливается решетчатый настил 7. При складывании моста первоначально убирается настил 7, затем освобождаются пластины 5. Далее все происходит в обратном порядке, чем при укладке. Для уменьшения транспортной ширины конструкции колеи 1 и 2 перевозятся и устанавливаются отдельно, фиксация колей 1 и 2 между собой производится с помощью пластин 5, имеющих конусные выступы, закрепляемых на боковой поверхности колей с помощью клиньев 6. Источник информации 1. Авторское свидетельство СССР №661060, кл. Е01D 15/12.
Формула изобретения
1. Пролетное строение колейного моста, включающее неподвижно соединенные между собой после стягивания колеи с наружными откидными открылками, отличающееся тем, что оно снабжено пластинами с конусными выступами, а каждая колея на обращенной к другой колее боковой поверхности – конусными пазами, расположенными по концам и в средней части моста по месту расположения шарнира, в которых расположены выступы пластин, пазы колей и выступы пластин соединены с помощью клиньев, расположенных в отверстиях, проходящих через пазы и выступы пластин, при этом отверстия в выступах смещены относительно отверстий в пазах. 2. Пролетное строение по п.1, отличающееся тем, что в пространстве между колеями и пластинами установлен решетчатый настил.

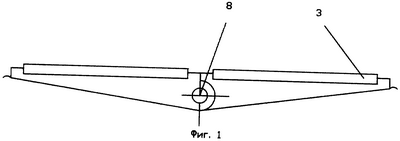

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 02.08.2007
Извещение опубликовано: 10.03.2009 БИ: 07/2009
|
||||||||||||||||||||||||||
