Патент на изобретение №2313627
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ РЕЗАНИЯ МАТЕРИАЛОВ, ВОЛОКОН И ТКАНЕЙ
(57) Реферат:
Изобретение относится к механическому резанию швейных материалов и тканей. Задача изобретения – простота и удобство замены режущего ножа. Технический результат достигается наличием съемного блока, в котором размещаются бесконечный ленточный нож, направляющие и натягивающие опоры, имеющие возможность отвода, фиксации в отведенном положении и подвода к ветвям ножа. 4 ил.
Изобретение относится к механическому резанию швейных материалов, а также материалов, волокон и тканей, допускающих по своим физико-механическим характеристикам применение предлагаемого устройства. Известно устройство для резания швейных материалов (см. патент Германии №305802), заключающееся в следующем: – бесконечный ленточный нож, опирающийся на систему опор, приводится в движение диском, причем в зоне резания ветви ножа перемещаются вертикально в противоположных направлениях и расположены частично в стойке, соединяющей корпус с основанием, расположенным при резании под материалом. Недостатком указанного выше устройства является невозможность замены ножа без частичной разборки устройства. Задача изобретения – удобство и простота замены режущего ножа. Это достигается тем, что в устройстве для резания материалов, волокон и тканей, включающем бесконечный ленточный нож, привод, приводной диск, направляющие и натягивающие опоры ножа, расположенные в основании и корпусе, стойку, соединяющую корпус с основанием, ветви ножа, имеющие возможность в зоне резания перемещаться вертикально в противоположных направлениях и расположенные частично в стойке, бесконечный ленточный нож, направляющие и натягивающие опоры расположены в съемном блоке, имеющем основание и стойку, а натягивающие опоры ножа имеют возможность отвода, фиксации в отведенном положении и подвода к ветвям ножа. На фиг.1 изображено устройство в сборе, на фиг.2 изображен съемный блок, на фиг.3 изображен вид А фиг.2, на фиг.4 изображен привод устройства. Устройство для резания материалов, волокон и тканей имеет следующий состав: съемный блок 1, привод 2. Съемный блок 1 имеет следующий состав: бесконечный ленточный нож 3, направляющие опоры 4, натягивающие опоры 5, основание 6, стойка 7, узлы 8. Привод 2 имеет следующий состав: приводной диск 9, стойка 10, основание 11. Устройство работает следующим образом. Для замены режущего ножа 3 приводятся в движение узлы 8, натягивающие опоры 5 отводятся от ветвей ножа 3 и фиксируются в этом положении, при этом натяжение ножа 3 ослабевает и прекращается. Съемный блок 1 с ножом 3 отстыковывается от привода 2. Нож 3 заменяется на новый, либо весь съемный блок 1 с ножом 3 заменяется на другой. Затем съемный блок 1 пристыковывается к приводу 2. Узлы 8 приводятся в движение, и натягивающие опоры 5 подводятся к ножу 3, натягивая его, при этом нож 3 охватывает приводной диск 9. Процесс замены режущего ножа 3 завершен.
Формула изобретения
Устройство для резания материалов, волокон и тканей, включающее бесконечный ленточный нож, привод, приводной диск, направляющие и натягивающие опоры ножа, стойку, соединяющую корпус с основанием, ветви ножа, имеющие возможность в зоне резания перемещаться вертикально в противоположных направлениях и расположенные частично в стойке, отличающееся тем, что бесконечный ленточный нож, направляющие и натягивающие опоры расположены в съемном блоке, имеющем основание и стойку, а приводной диск ножа расположен на приводе, при этом натягивающие опоры имеют возможность уменьшать натяжение ножа перед отстыковкой съемного блока и натягивать его после стыковки блока с приводом.

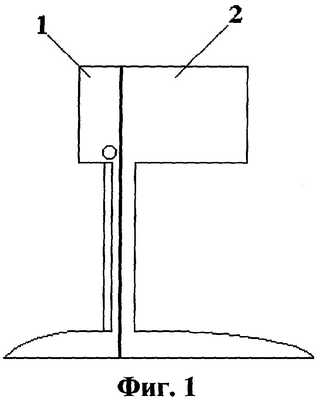

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 27.04.2009 БИ: 12/2009
|
||||||||||||||||||||||||||
