Патент на изобретение №2313586
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ТЕРМОУПРОЧНЕНИЯ И ГИДРОТРАНСПОРТИРОВАНИЯ ПРОКАТА
(57) Реферат:
Изобретение относится к области термической обработки горячекатаного проката. Для обеспечения однородности свойств упрочненного проката за счет плавного изменения длительности охлаждения упрощения конструкции и увеличения срока службы устройство содержит нагнетающую форсунку, камеру охлаждения и гидротранспортирования, состоящую из неподвижной части и телескопически сочлененной с ней подвижной части, последняя из которых является распределительной камерой, имеющей сужающуюся насадку, каналы и отсекающие сопла, при этом часть распределительной камеры с сужающейся насадкой, каналами и отсекающими соплами заключена в закрытый короб с отверстием для сброса воды и приводом его перемещения относительно линии прокатки, размещенным в открытом пространстве. 1 ил.
Изобретение относится к области термической обработки горячекатаного проката. Известно устройство для охлаждения и гидротранспортирования проката, содержащее нагнетающую форсунку, камеру охлаждения, распределительную камеру, сужающуюся насадку и отсекающие сопла, соединенные каналами с распределительной камерой [1]. В указанном устройстве изменение длины активной зоны охлаждения может осуществляться только дискретно и требует остановки процесса прокатки, что и является его основным недостатком. Наиболее близким по технической сущности и достигаемому результату к заявляемому (прототип) является устройство для термического упрочнения и гидротранспортирования проката, включающее нагнетающую форсунку, камеру охлаждения и гидротранспортирования, выполненную из телескопически сочлененных секций, последняя из которых одновременно является распределительной камерой и снабжена сужающейся насадкой и каналами с отсекающими соплами [2]. Указанное устройство обеспечивает возможность плавного изменения длительности охлаждения проката и за счет этого повышение однородности механических свойств. Основным недостатком прототипа, как следует из описания, является сложность конструкции и небольшой срок службы элементов привода и перемещения отсекателя отработанной воды, включающего часть распределительной камеры с сужающейся насадкой и каналами с отсекающими соплами, которые размещаются в общем коробе для сбора и сброса отработанной воды. Таким образом, в основу изобретения поставлена задача обеспечения однородности свойств упрочненного проката за счет плавного изменения длительности охлаждения при одновременном упрощении конструкции и увеличении срока службы устройства. Для достижения цели в устройстве для термического упрочнения и гидротранспортирования проката, содержащем нагнетающую форсунку, камеру охлаждения и гидротранспортирования, выполненную из телескопически сочлененных секций, последняя из которых одновременно является распределительной камерой и снабжена сужающейся насадкой и каналами с отсекающими соплами, часть распределительной камеры с сужающейся насадкой и соединенными с ней каналами отсекающими соплами заключены в закрытый короб с отверстием для сброса воды, выполненный с возможностью перемещения относительно линии прокатки, а элементы привода и перемещения закрытого короба (отсекателя отработанной воды) размещаются в открытом пространстве. Такое решение задачи позволяет плавно изменять длительность охлаждения и одновременно упростить конструкцию и увеличить срок службы элементов привода и перемещения отсекателя воды. На чертеже изображено предлагаемое устройство. Оно содержит нагнетающую форсунку 1, камеру охлаждения и гидротранспортирования, включающую неподвижную часть 2 и телескопически сочлененную с ней подвижную часть 3 – распределительную камеру с сужающейся насадкой 4 и каналами 5 с отсекающими соплами 6. Часть распределительной камеры 3 с сужающейся насадкой 4 и каналами 5 с отсекающими соплами 6 заключены в закрытый короб 7 с отверстием для сброса воды, выполненный с возможностью перемещения относительно линии прокатки, а элементы привода и перемещения закрытого короба 7 размещены в открытом пространстве. Устройство работает следующим образом. По выходу из последней клети прокатного стана раскат через приемную воронку форсунки 1 поступает в камеру охлаждения и гидротранспортирования, вначале неподвижную 2, а затем подвижную, телескопически сочлененную с ней часть 3, являющуюся одновременно распределительной камерой с сужающейся насадкой 4, где происходит смывание поверхности проката потоком воды. На выходе из сужающейся насадки 4 поток отработанного охладителя и отсекателя водой из отсекающих сопел 6, поступающей через каналы 5 и камеры – насадки 3 и через отверстие дна закрытого короба 7 сбрасывается в оборотный цикл, а охлажденный раскат транспортируется далее по рольгангу стана. При необходимости корректировки температуры самоотпуска раската вручную или автоматически производят изменение длительности охлаждения за счет перемещения закрытого короба 7 с отсекателем воды и телескопической камеры-насадки 3 относительно неподвижной камеры охлаждения 2. Размещение элементов привода и перемещения закрытого короба (отсекателя отработанной воды) позволяет значительно упростить их конструкцию и увеличить срок службы. Источники информации 1. Патент Украины № 33900 А, опубл. Б.И. № 1, 2001 г. 2. Патент Украины № 69636 А, опубл. Б.И. № 9, 2004 г.
Формула изобретения
Устройство для термического упрочнения и гидротранспортирования проката, расположенное за линией прокатки и содержащее нагнетающую форсунку, камеру охлаждения и гидротранспортирования, состоящую из неподвижной части и телескопически сочлененной с ней подвижной части в виде распределительной камеры с сужающейся насадкой на выходе, каналами и отсекающими соплами, отличающееся тем, что устройство снабжено закрытым коробом с приводом его перемещения относительно линии прокатки, при этом часть распределительной камеры с сужающейся насадкой на выходе, каналами и отсекающими соплами заключены в короб, выполненный с отверстием для сброса воды.

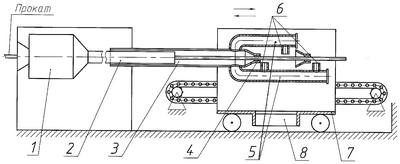

РИСУНКИ
|
||||||||||||||||||||||||||
