Патент на изобретение №2313475
|
||||||||||||||||||||||||||
(54) СПОСОБ ФОРМИРОВАНИЯ ПОДЪЕМНОЙ СИЛЫ
(57) Реферат:
Изобретение относится к области перемещения различных грузов в воздушной среде. Способ формирования подъемной силы заключается в том, что на выпуклой или конической поверхности соосно ей располагают ступенчатую регулярную пьезокерамическую поверхность с возможностью возвратно-поступательного колебания посредством приложенного переменного напряжения ортогонально общей их оси. Пьезокерамическую поверхность выполняют в виде единого конструктива либо последовательно расположенных фрагментов. Изобретение направлено на повышение надежности. 2 ил.
Изобретение относится к технологии формирования подъемной силы и может быть использовано при построении различных устройств, для подъема и перемещения различных грузов в воздушной среде. Известен способ формирования подъемной силы, который заключается в том, что две соосные выпуклые поверхности формируют с регулярно последовательными ребрами, ориентированными на них по спирали с противоположной ориентацией, при этом обе поверхности вращают в противоположных направлениях (см. пат. № RU 2268199 от 06.01.2004) (прототип). Недостатком известного прототипа является низкая надежность в связи с наличием механических элементов. Технологическим результатом предложенного изобретения является повышение надежности за счет использования пьезокерамики и электрической энергии. Известно открытие, где оно применяется для сушки сыпучих материале. Указанный технологический результат достигается следующим способом. Способ формирования подъемной силы, заключающийся в том, что на выпуклой или конической поверхности соосно ей располагают ступенчатую регулярную пьезокерамическую поверхность с возможностью возвратно-поступательного колебания посредством приложенного переменного напряжения ортогонально общей их оси, при этом пьезокерамическую поверхность выполняют в виде единого конструктива либо последовательно расположенных фрагментов. На фиг.1 и 2 изображено устройство, которое реализует предложенный способ. Устройство содержит соосно расположенные выпуклую или коническую поверхность и регулярную ступенчатую пьезокерамическую поверхность 1, выполненную с возможностью возвратно-поступательного колебания 3 посредством приложенного переменного напряжения ортогонально общей их оси и поверхности общего корпуса 2. Работа устройства заключается в следующем. При подаче переменного напряжения к пьезокерамической поверхности 1 происходит возвратно-поступательное колебание 3 ортогонально общей оси двух поверхностей общего корпуса 2 и пьезокерамической поверхности 1, в результате таких колебаний над последней поверхностью формируется пониженное давление воздуха 5 по сравнению с давлением воздуха 6 общего корпуса 2, поскольку частицы воздуха в результате возвратно-поступательных колебаний пьезокерамической (пьезоэлектрической) поверхности будут смещаться 4 в радиальном направлении. Следует отметить, что пьезокерамическая поверхность может быть выполнена либо в виде единого конструктива, либо последовательно расположенных фрагментов на общем корпусе. Использование изобретения позволяет повысить надежность известного способа за счет использования не механических конструктивных элементов и электрической энергии, которая может подаваться по электрическому кабелю.
Формула изобретения
Способ формирования подъемной силы, заключающийся в том, что на выпуклой или конической поверхности соосно ей располагают ступенчатую регулярную пьезокерамическую поверхность с возможностью возвратно-поступательного колебания посредством приложенного переменного напряжения ортогонально общей их оси, при этом пьезокерамическую поверхность выполняют в виде единого конструктива либо последовательно расположенных фрагментов.

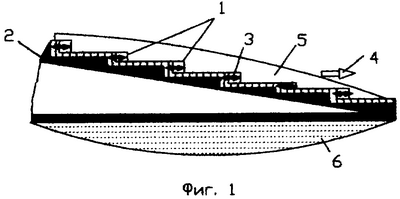

РИСУНКИ
|
||||||||||||||||||||||||||
