Патент на изобретение №2313462

(54) АВАРИЙНО-СПАСАТЕЛЬНАЯ МАШИНА

(57) Реферат:

Изобретение относится к области машиностроения, а именно к аварийно-спасательным машинам, используемым при проведении аварийно-спасательных работ. Аварийно-спасательная машина содержит коробчатый замкнутый кузов-фургон, кабину, двигатель, трансмиссию, ходовую часть, системы управления и сигнализации, электроснабжения и безопасности. Машина снабжена жестким вставным в кузов каркасом для стеллажей, выдвижным монорельсом с тельфером, расположенным по центральному проходу кузова, с двух сторон которого и на поддонах установлена сплошная металлическая сетка с ячейкой 15÷30 мм. Доступ к аварийно-спасательным средствам, помещаемым на стеллажах, обеспечивается с внешней стороны через продольные быстро разворачиваемые нижние и верхние люки. Кабина на семь человек выполнена двухрядовой четырехдверной с общим внутренним пространством. Изобретение обеспечивает повышение жесткости кузова и улучшение доступа к перевозимым средствам оснащения, компактность снаряженного кузова и обеспечение максимального удобства при обслуживании машины. 1 з.п. ф-лы, 5 ил.

Предлагаемое изобретение относится к аварийно-спасательным машинам (АСМ), используемым при проведении аварийно-спасательных работ (АСР), к транспортным средствам доставки оборудования и персонала в зону ликвидации последствий чрезвычайных ситуаций (ЧС) и может быть использовано в различных поисково-спасательных формированиях (ПСФ) для решения указанных задач.

Известны машины с дополнительными элементами фиксации и элементами крепления перевозимого оборудования и устройств оснащения (патент 2006392, В60R 7/00, 1994 г.; А.С. 625955, В60Р 7/12, 1978 г. и др.). Однако в них не обеспечены удобство обслуживания и необходимая жесткость кузова, а характер крепления оснащения внутри кузова и затрудненный доступ к средствам оснащения не позволят эффективно доставлять необходимое оборудование в зону ЧС.

Аналогом предлагаемого изобретения является «Устройство для крепления штучных грузов на транспортном средстве», патент 2173642, В60Р 7/12, D 45/00; 2001 год. Оно содержит продольные и поперечные балки, соединенные с помощью механизма фиксации, и другие элементы. Однако по уровню необходимой компактности кузова и удобству пользования оно не отвечает условиям доставки груза в район проведения АСР. Прототипом предлагаемого изобретения является патент «Аварийно-спасательная машина», 2252161 В60Р 9/00, 2005 г.

Целью предлагаемого изобретения «Аварийно-спасательная машина», содержащая коробчатый замкнутый кузов-фургон; двигатель; трансмиссию; ходовую часть; системы управления, сигнализации, электроснабжения и безопасности, является повышение жесткости кузова и улучшение доступа к перевозимым средствам оснащения, обеспечение компактности снаряженного кузова и обеспечение максимального удобства при обслуживании АСМ.

Эта цель достигается за счет того, что АСМ снабжена жестким вставным в кузов каркасом для стеллажей; выдвижным монорельсом с тельфером, расположенным по центральному проходу кузова, с двух сторон которого и на поддонах установлена сплошная металлическая сетка с ячейкой 15÷30 мм, при этом доступ к аварийно-спасательным средствам, помещаемым на стеллажах, обеспечивается с внешней стороны кузова через продольные быстро разворачиваемые нижние и верхние люки, а кабина на семь человек выполнена двухрядовой четырехдверчатой с общим внутренним пространством, а также за счет того, что нижние быстро разворачиваемые люки снабжены откидными рабочими площадками с возможностью их быстрой фиксации в горизонтальном рабочем положении.

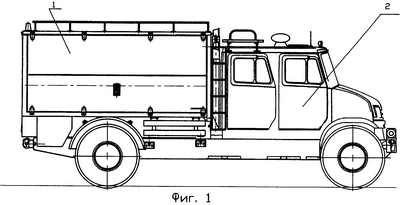

На фиг.1 дан общий вид АСМ, на фиг.2 – вид сверху, на фиг.3 – вид сзади, на фиг.4 – вид сзади при открытых дверцах, на фиг.5 – вид с правого бока при открытых люках.

Базой для данного образца машины является серийное базовое шасси, ЗИЛ 497200 повышенной проходимости, который существенным, коренным образом многим дополнен в части создания и оформления нового салона, грузовых отсеков, особенно – в части повышения стойкости к температурным нагрузкам кузова 1. Помимо семи посадочных мест спасателей в кабине 2, включая водителя, машина снабжена и оборудована различными аварийно-спасательными средствами (АСС) около 100 наименований. Причем почти каждое наименование АСС включает несколько типов или размеров образцов данного типа.

Снаряжение АСМ характерно следующими особенностями: 1) огромное разнообразие АСС по размеру, конфигурации, массе, материалу и т.д; 2) небольшое внутреннее пространство кузова должно быть очень плотно заполнено АСС, что создает огромную нагрузку на кузов по внутренней поверхности. Для разрешения этого противоречия и для обеспечения вместимости и жесткости снаряженного кузова, позволяющего разместить в нем максимального количества различных аварийно-спасательных средств, он выполнен с использованием силового металлического вставного каркаса 3.

Предлагаемая АСМ относится к машинам среднего класса, она предназначена для выполнения большого комплекса работ по ликвидации последствий ЧС различного характера в автономном режиме: общая и специальная разведка района ЧС, в т.ч химического заражения и радиационного загрязнения, подготовительные работы, поисково-спасательные работы, деблокирование пострадавших и оказание им первой медицинской помощи, оповещение населения о складывающейся ситуации и др.

Радиус действия этой АСМ от места базирования составляет 400÷500 км. Набор АСС и характер решаемых с помощью данной АСМ задач определяют количественный состав группы спасателей, доставляемых к месту ЧС (7 человек вместе с водителем), все они располагаются в кабине.

Кузов-фургон для аварийно-спасательных средств имеет вдоль бортов и в задней части горизонтальные люки. Для удобства доступа к оборудованию нижние створки люков оборудованы откидными рабочим площадками 4 с лестницами 5. Силовые элементы каркаса кузова образуют вдоль бортов по три секции трехъярусных стеллажей 6 и центральный проход 7 внутри кузова.

Стеллажи оборудованы решетчатыми полками, ограждениями и элементами крепления аварийно-спасательного оборудования. В центральном проходе 7 между стеллажами на направляющих размещаются контейнеры с запасным колесом шасси и дополнительными АСС.

Над центральным проходом в верхней части кузова-фургона установлено устройство для погрузки и выгрузки контейнеров в виде выдвижного наружу монорельса 8 с тельфером и электродвигателем 9.

На внешней стороне машины установлены: лебедка самовытаскивания, светоакустическая панель, антенна мобильной радиостанции, фары прожектора, лестница для подъема на крышу и рабочая площадка, мачта осветительная, задние проблесковые фонари, лестница пожарная раздвижная и навесные контейнеры ящичного типа для оборудования.

Фургон установлен на раме автомобильного шасси с использованием восьми опор (по четыре каждой стороны). Между рамой автомобиля и рамой кузова-фургона установлен упругий элемент.

Основными элементами кузова-фургона являются:

– каркас 3 с наружной обшивкой; четыре боковых горизонтальных люка 10;

– две рабочих площадки 4;

– два задних горизонтальных люка 11;

– устройство для погрузки и выгрузки контейнеров 9.

Каркас кузова-фургона – сварной из труб прямоугольного сечения и обшитый с наружной стороны стальными оцинкованными листами на односторонних заклепках. Крыша и пол кузова покрыты алюминиевыми листами с нескользящей поверхностью.

Полки и боковые ограждения ячеек стеллажей выполнены в виде решеток из металлической сетки с ячейками 15÷30 мм, на которых установлены элементы крепления оборудования.

Верхние и нижние створки боковых люков шарнирно установлены на каркасе кузова-фургона. Верхние створки боковых люков удерживаются в горизонтальном открытом положении гидравлическими толкателями 12.

Плавность открывания нижних створок боковых люков обеспечивается пружинными амортизаторами (по два на каждой створке).

Запирание боковых горизонтальных люков производится с помощью замков, установленных на нижних створках. На нижних створках боковых горизонтальных люков установлены рабочие площадки 4 со складными лестницами 5, которые обеспечивают доступ к оборудованию.

Для установки площадок в рабочее положение необходимо открыть, опустить вниз до упора и зафиксировать нижние створки боковых люков, затем перевести площадки в горизонтальное положение. Задние люки аналогичны по устройству с боковыми, отличаются размерами и отсутствием рабочей площадки.

Решения, примененные в рассматриваемой АСМ, компоновка АСМ в соответствии с предлагаемым изобретением обеспечивают свободный и удобный доступ ко всем АСС, в т.ч. с помощью тельфера к АСС, расположенным в центральном проходе. Следует считать удачным решение об использовании металлической сетки для перегородок и поддонов, т.к. она сочетает такие качества, как прозрачность, наглядность с необходимыми прочностью и жесткостью. Экспериментально установлено, что это качество металлической сетки с наибольшим эффектом проявляется в диапазоне ячеек размером 15÷30 мм.

Вместо специального обитаемого отсека, как это принято в некоторых АСМ, в предлагаемом изобретении используется двухрядовой кабина 2 с общим внутренним пространством. При выезде на сравнительно небольшое расстояние такой вариант следует считать оптимальным, наиболее экономичным.

Дополнительные возможности имеет АСМ за счет обеспечения контейнерных перевозок.

Съемные контейнеры (масса с загрузкой – до 100 мм) предназначены для размещения и перевозки дополнительных комплектов аварийно-спасательного оборудования и имущества.

В комплекте АСМ предусмотрены четыре стоечных контейнера на колесах двух типов и размеров:

– КСУ1 – контейнер универсальный, 600×800×1050 мм, – 1 шт;

– КСУ2 – контейнер универсальный, 600×1000×1050 мм – 1 шт;

– КСС2 – контейнер специализированный, 600×1000×1050 мм – 2 шт.

Три контейнера устанавливаются в кузове на направляющих подрамника и крепятся в транспортном положении специальными упорами с захватами и винтовыми стяжками к подрамнику. Универсальные контейнеры предназначены для перевозки различного оборудования.

Специализированный контейнер КСС2 №1 предназначен для перевозки запасного колеса автомобиля, контейнер КСС2 №2 – для лодки «Орион-10» и лодочного мотора «Ветерок-12».

Конструкция контейнеров каркасная, неразборная из толстостенных труб с элементами крепления в транспортном положении и колесами для перемещения по направляющим и по относительно ровной поверхности.

Компоновка, снаряжение АСМ обеспечивают эффективное выполнение основных АСР в т.ч.:

– оперативную доставку спасателей и специального оборудования к местам возникновения ЧС и дорожно-транспортных происшествий по дорогам всех категорий и по бездорожью;

– ведение радиационной и химической разведки (измерение мощностей экспозиционной дозы, экспрессная оценка химических загрязнений воздуха, воды, сыпучих материалов и почвы, овощей, фруктов, определение наличия взрывоопасных газов);

– оповещение населения о ЧС, передачу специальных световых и звуковых сигналов, речевых команд и сообщений в радиусе до 500 м; организацию радиосвязи в УКВ диапазоне с использованием мобильной радиостанции на дальность до 20 км и носимых – до 3 км;

– эвакуацию пострадавших из очагов разрушения, в т.ч. с объектов высотой до 6 м;

– оказание первой медицинской помощи пострадавшим (до 50 человек, с использованием одной медицинской укладки);

– подъем железобетонных и стальных конструкций, техники, емкостей и др. грузов массой до 24000 кг с помощью пневматических домкратов на высоту до 260 мм;

– остановку течей в трубопроводах с помощью пневмопластырей;

– деформацию, перемещение и разрушение силовых элементов конструкций, перекусывание металлических стержней диаметром до 30 мм;

– резку стальных листов и металлоконструкций толщиной до 32 мм с использованием гидроинструмента и оборудования для резки металлов;

– расширение узких проемов в завалах и конструкциях до 790 мм;

– выполнение электросварочных работ;

– ликвидацию локальных очагов возгорания;

– ограждение опасных участков и мест проведения работ;

– освещение мест проведения аварийно-спасательных работ и др.

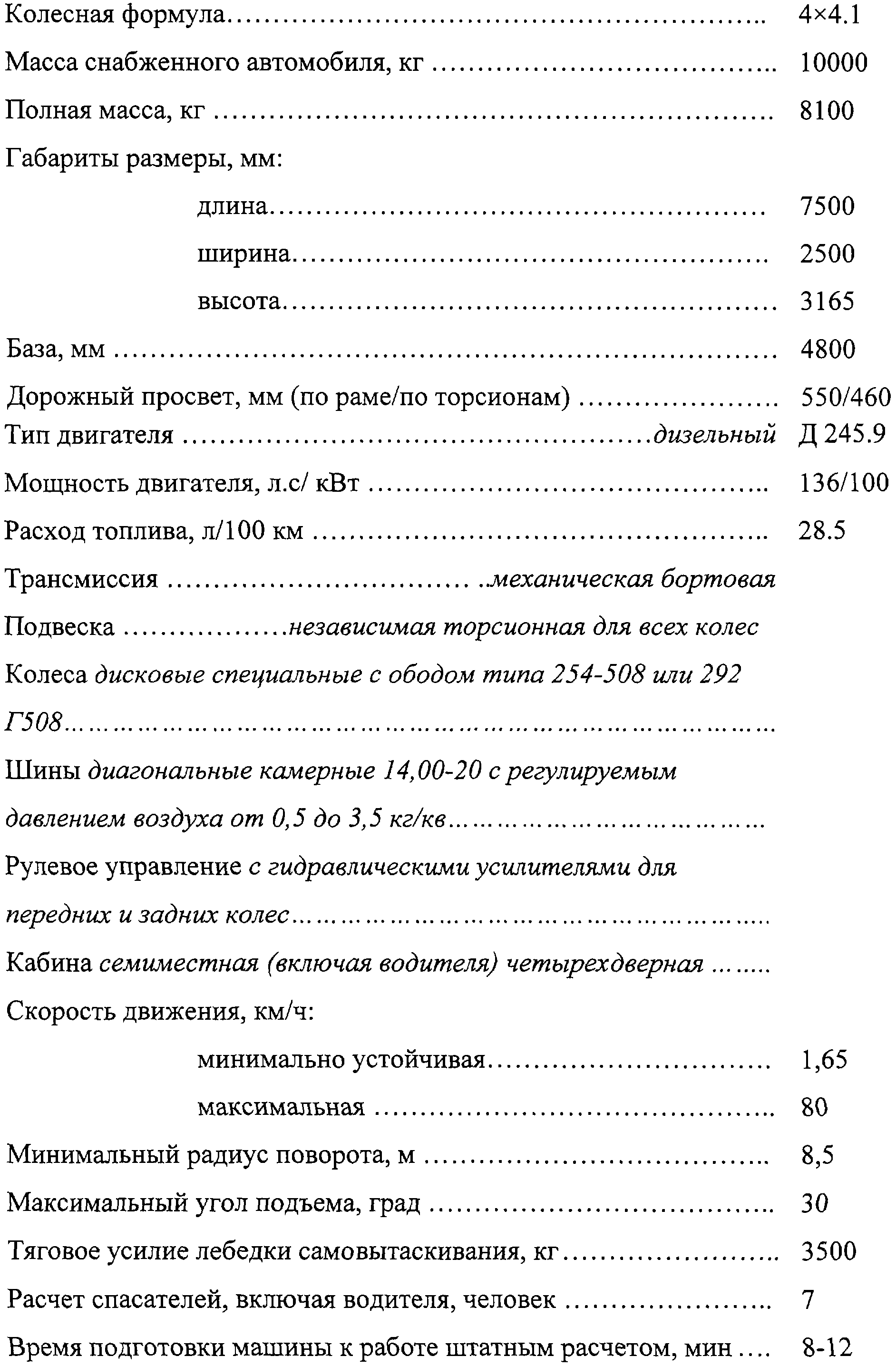

В соответствии с предлагаемым изобретением изготовлены опытные экземпляры АСМ, на которых подтверждены все основные преимущества и получены следующие технические характеристики:

Формула изобретения

1. Аварийно-спасательная машина, содержащая коробчатый замкнутый кузов-фургон, кабину, двигатель, трансмиссию, ходовую часть, системы управления и сигнализации, электроснабжения и безопасности, отличающаяся тем, что она снабжена жестким вставным в кузов каркасом для стеллажей, выдвижным монорельсом с тельфером, расположенным по центральному проходу кузова, с двух сторон которого и на поддонах установлена сплошная металлическая сетка с ячейкой 15÷30 мм, при этом доступ к аварийно-спасательным средствам, помещаемым на стеллажах, обеспечивается с внешней стороны через продольные быстро разворачиваемые нижние и верхние люки, а кабина на семь человек выполнена двухрядовой четырехдверной с общим внутренним пространством.

2. Аварийно-спасательная машина по п.1, отличающаяся тем, что нижние быстро разворачиваемые люки снабжены откидными рабочими площадками с возможностью их быстрой фиксации в горизонтальном рабочем положении.

РИСУНКИ

PC4A – Регистрация договора об уступке патента СССР или патента Российской Федерации на изобретение

Прежний патентообладатель:

Открытое акционерное общество Научно-производственный центр “Средства спасения”

(73) Патентообладатель:

Закрытое акционерное общество “Средства спасения”

Договор № РД0065750 зарегистрирован 10.06.2010

Извещение опубликовано: 20.07.2010 БИ: 20/2010
