Патент на изобретение №2313459
|
||||||||||||||||||||||||||
(54) КОЛЕСНАЯ МАШИНА
(57) Реферат:
Изобретение относится к колесным машинам и предназначено для повышения их проходимости. Колесная машина содержит раму, пневмоколеса, привод, гидро- или пневмосистему, выносной силовой цилиндр, вал отбора мощности (ВОМ). Машина снабжена маятниковым вибратором направленного действия, закрепленным на шарнирной оси к раме колесной машины и связанным с ВОМ через привод, а концы силового цилиндра шарнирно соединены с маятниковым вибратором и рамой колесной машины. Привод и ВОМ соединены карданной передачей. Такое исполнение колесной машины позволит повысить ее проходимость. 1. з.п. ф-лы, 2 ил.

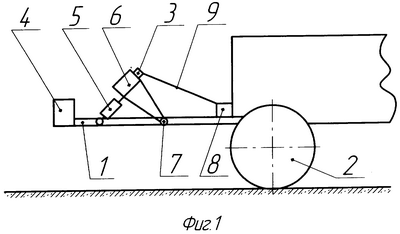

Изобретение относится к колесным машинам и предназначено для повышения их проходимости. Известна колесная машина, содержащая раму, пневмоколеса, привод, гидро- или пневмосистему, выносной силовой цилиндр и вал отбора мощности (ВОМ). [1, 2] У известной колесной машины недостаточно высокая проходимость в сложных дорожных условиях. Задача изобретения заключается в повышении проходимости колесных машин. Поставленная задача решается за счет того, что колесная машина, содержащая раму, пневмоколеса, привод, гидро- или пневмосистему, выносной силовой цилиндр и ВОМ, согласно изобретению колесная машина снабжена маятниковым вибратором направленного действия, закрепленным на шарнирной оси к раме колесной машины, маятниковый вибратор связан с ВОМ, концы силового цилиндра шарнирно соединены с маятниковым вибратором направленного действия и рамой. На фиг.1 изображена колесная машина с маятниковым вибратором направленного действия, настроенным для движения вперед; на фиг.2 колесная машина с маятниковым вибратором направленного действия, настроенным для движения назад. Колесная машина содержит раму 1 с пневмоколесами 2, привод 3, пневмо- или гидросистему 4 и выносной силовой цилиндр 5. Кроме этого она содержит маятниковый вибратор направленного действия 6, расположенный в передней части колесной машины и закрепленный к раме 1 на шарнирной оси 7. Соединение ВОМ 8 и привода 3 осуществляется карданной передачей 9. Концы силового цилиндра 5 шарнирно соединены с маятниковым вибратором 6 и рамой 1. Колесная машина работает следующим образом. При движении колесной машины в сложных дорожных условиях (грязь, снег), когда сцепление колес с почвой не достаточно, тракторист с помощью гидрораспределителя, управляя силовым цилиндром, устанавливает маятниковый вибратор 6 на необходимый угол к горизонту в зависимости от движения колесной машины. Далее включает ВОМ 8. Вращение от ВОМ через карданную передачу 9 и привод 3 передается на маятниковый вибратор направленного действия 6. При работе маятникового вибратора направленного действия создается равнодействующая центробежная сила. Если перенести точку приложения равнодействующей силы к центру шарнирной оси 3 маятникового вибратора 6 к раме 2 и разложить эту силу на горизонтальную и вертикальную составляющие, то величина горизонтальной силы будет зависеть от работы маятникового вибратора направленного действия и угла его наклона к горизонту. Когда горизонтальная сила превысит силу сопротивления движения колесной машины, она начнет двигаться (вперед или назад). Источники информации 1. Хархута Н.Я. Дорожные машины. Теория, конструкция и расчет [Текст] /Н.Я.Хархута, М.И.Капустин, В.П.Семенов, И.М.Эвентов; учебник для вузов – Изд. 2-е, доп. и переработ., Л., «Машиностроение», 1976. – 472 с. – 35000 экз. 2. Кутьков Г.М. Тракторы и автомобили. Теория и технологические свойства [Текст] /Г.М.Кутьков; учебник для вузов – М.: «Колос», 2004. – 504 с. – 3000 экз.
Формула изобретения
1. Колесная машина, содержащая раму, пневмоколеса, привод, гидро- или пневмосистему, выносной силовой цилиндр, вал отбора мощности (ВОМ), отличающаяся тем, что она снабжена маятниковым вибратором направленного действия, закрепленным на шарнирной оси к раме колесной машины и связанным с ВОМ через привод, а концы силового цилиндра шарнирно соединены с маятниковым вибратором и рамой колесной машины. 2. Колесная машина по п.1, отличающаяся тем, что привод и ВОМ соединены карданной передачей.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 03.05.2008
Извещение опубликовано: 10.11.2009 БИ: 31/2009
|
||||||||||||||||||||||||||
