Патент на изобретение №2313381

(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗА ИЗ ВОДЫ

(57) Реферат:

Изобретение относится к технике очистки воды, технологических жидкостей и производственных сточных вод от растворенных газов. Устройство для удаления газа из воды включает корпус, в котором расположены трубы с гидрофобным материалом на внутренней поверхности, коллекторы, объединяющие трубы, входной и выходной патрубки, причем коллекторы разбиты на секторы перпендикулярными радиальными перегородкам с окнами, выполненными с возможностью последовательного перемещения воды по всем трубам, а входной и выходной патрубки сообщены с соседними секторами одного из коллекторов между глухими перпендикулярными радиальными перегородками. Технический результат – упрощение конструкции и технологии изготовления устройства, повышение эффективности дегазации жидкости. 4 ил.

Изобретение относится к технике очистки воды, технологических жидкостей и производственных сточных вод от растворенных газов.

Известно устройство для удаления газов из воды (авторское свидетельство SU №1214140, МКИ 6 В01D 19/00, опубл. в бюл. №7 от 23.02.1986 г.), содержащее корпус, в котором расположены трубы с гидрофобным материалом на внутренней поверхности труб, входной и выходной коллекторы.

Недостатком данного устройства является низкая эффективность дегазации жидкости.

Наиболее близким по технической сущности является устройство для удаления газа из воды (патент RU №2053009, МКИ 6 В01D 19/00, опубл. в бюл. №3 от 27.01.1996 г.), включающее корпус, в котором расположены трубы с гидрофобным материалом на внутренней поверхности, входной и выходной коллекторы, объединяющие трубы и соединенные с входным и выходными патрубками, при этом устройство снабжено компрессором, установленным на входном патрубке, трубы выполнены в виде змеевика из металлокерамики с переменной пористостью по длине труб и имеют поперечное сечение, причем овальное поперечное сечение труб расположено по винтовой линии.

Недостатками данного устройства являются:

во-первых, сложность конструкции, обусловленная наличием большого количества узлов и деталей;

во-вторых, сложная технология изготовления (трубы змеевика выполнены в виде металлокерамики с переменной пористостью по длине и имеют овальное поперечное сечение, а также расположены по винтовой линии);

в-третьих, низкая эффективность дегазации жидкости, поскольку жидкость в процессе дегазации проходит небольшое расстояние, то есть дегазируемая жидкость в зоне дегазации находится в течение короткого промежутка времени, и газ не успевает полностью отделится от воды, с другой стороны, дегазируемая жидкость, закрученная в винтовой поток, не перемешивается по центру потока, в связи с чем ухудшается эффективность дегазации.

Задачей изобретения является упрощение конструкции и технологии изготовления устройства, а также повышение эффективности дегазации жидкости.

Указанная задача решается устройством для удаления газа из воды, включающим корпус, в котором расположены трубы с гидрофобным материалом на внутренней поверхности труб, коллекторы, объединяющие трубы, входной и выходной патрубки.

Новым является то, что коллекторы разбиты на секторы перпендикулярными радиальными перегородками с окнами, выполненными с возможностью последовательного перемещения воды по всем трубам, а входной и выходной патрубки сообщены с соседними секторами одного из коллекторов между глухими перпендикулярными радиальными перегородками.

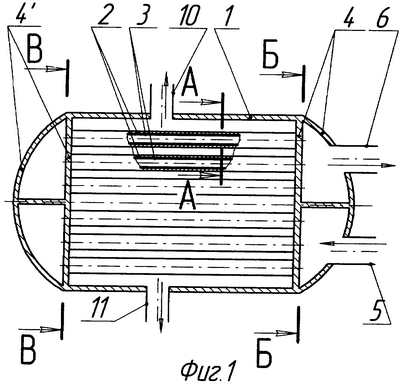

На фигуре 1 изображено предлагаемое устройство для удаления газа из воды.

На фигуре 2 изображено сечение А-А.

На фигуре 3 изображено сечение Б-Б.

На фигуре 4 изображено сечение В-В.

Устройство для удаления газа из воды включает корпус 1 (см. фиг.1), в котором расположены трубы 2, выполненные из пористого материала с гидрофобным материалом 3 (см. фиг.1 и 2) на внутренней поверхности, коллекторы 4 и 4′ объединяющие трубы 2, входной 5 и выходной 6 патрубки.

Коллекторы 4 разбиты на секторы 7, 7′, 7”, 7”’ (см. фиг.3 и 4), перпендикулярные радиальным перегородкам 8 с окнами 9 и 9′, выполненными с возможностью последовательного перемещения воды по всем трубам 2.

Входной 5 и выходной 6 патрубки сообщены с соседними секторами 7 и 7”’ (см. фиг.3) одного из коллекторов 4 между глухими перпендикулярными радиальными перегородками 8.

К корпусу 1 герметично подсоединены патрубок 10 для отсоса выделившегося из воды газа и патрубок 11 для слива просочившейся жидкости.

Устройство работает следующим образом.

Дегазируемая жидкость под необходимым давлением подается по входному патрубку 5 в коллектор 4, откуда по трубам 2 сектора 7 (см. фиг.3 и 4) выходит в коллектор 4′, а оттуда дегазируемая жидкость через окно 9 попадает в сектор 7′ и по его трубам 2 возвращается в коллектор 4. В коллекторе 4 дегазируемая жидкость попадает в сектор 7” и по трубам 2 вновь движется в коллектор 4′, в котором через окно 9′ перетекает в сектор 7”’ и по трубам 2 вновь возвращается в коллектор 4, откуда по выходному патрубку 6 дегазированная жидкость отводится к потребителям. Таким образом, дегазируемая жидкость в процессе движения перемешивается в каждом из секторов 7, 7′, 7”, 7”’ и четыре раза проходит расстояние между коллекторами 4 и 4′ (см. фиг.1), что увеличивает время нахождения дегазируемой жидкости в зоне дегазации, в связи с чем увеличивается эффективность дегазации жидкости.

При движении жидкости по трубам 2, выполненным из пористого материала, под действием давления газ, растворенный в воде, протекает сквозь поры труб 2 в корпус 1. Для уменьшения количества жидкости, просочившейся через поры труб 2, внутренняя поверхность труб 2 покрыта гидрофобным покрытием 3, уменьшающим количество жидкости, просачиваемой через поры труб 2.

Из полости корпуса 1 по патрубку 10 производится отсос выделившегося газа, а по патрубку 11 производится слив просочившейся жидкости.

Предлагаемое устройство для удаления газа из воды имеет простую конструкцию и состоит из технологически простых в изготовлении деталей, а повышение эффективности дегазации жидкости связанно с перемешиванием дегазируемой жидкости в каждом из секторов и увеличением времени нахождения дегазируемой жидкости в зоне дегазации за счет кратного увеличения расстояния, проходимого дегазируемой жидкостью в устройстве.

Формула изобретения

Устройство для удаления газа из воды, включающее корпус, в котором расположены трубы с гидрофобным материалом на внутренней поверхности труб, коллекторы, объединяющие трубы, входной и выходной патрубки, отличающееся тем, что коллекторы разбиты на секторы перпендикулярными радиальными перегородками с окнами, выполненными с возможностью последовательного перемещения воды по всем трубам, а входной и выходной патрубки сообщены с соседними секторами одного из коллекторов между глухими перпендикулярными радиальными перегородками.

РИСУНКИ
