Патент на изобретение №2312845

(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПРОИЗВОДСТВА ЯЧЕИСТЫХ БЕТОНОВ

(57) Реферат:

Изобретение относится к промышленности строительных материалов. Технический результат – повышение прочности ячеистых бетонов. Сырьевая смесь для производства ячеистых бетонов содержит, мас.%: гипсовое вяжущее 62-70; монокальцийфосфат 1,4-2; хлористый кальций 0,8-1,2; глиноземистый цемент 5-7; вода – остальное. 1 табл.

Изобретение относится к промышленности строительных материалов.

Известны различные сырьевые смеси для производства ячеистых бетонов [1].

Известка сырьевая смесь для производства ячеистых бетонов следующего состава, мас.%: гипсовое вяжущее 57-75; монокальцийфосфат 1-2,5; вода – остальное [2].

Целью изобретения является повышение прочности ячеистых бетонов. Цель достигается тем, что в состав сырьевой смеси, содержащей гипсовое вяжущее, монокальцийфосфат, воду, дополнительно вводят хлористый кальций и глиноземистый цемент, при следующем соотношении компонентов, мас.%: гипсовое вяжущее 62-70; монокальцийфосфат 1,4-2; хлористый кальций 0,8-1,2; глиноземистый цемент 5-7; вода – остальное.

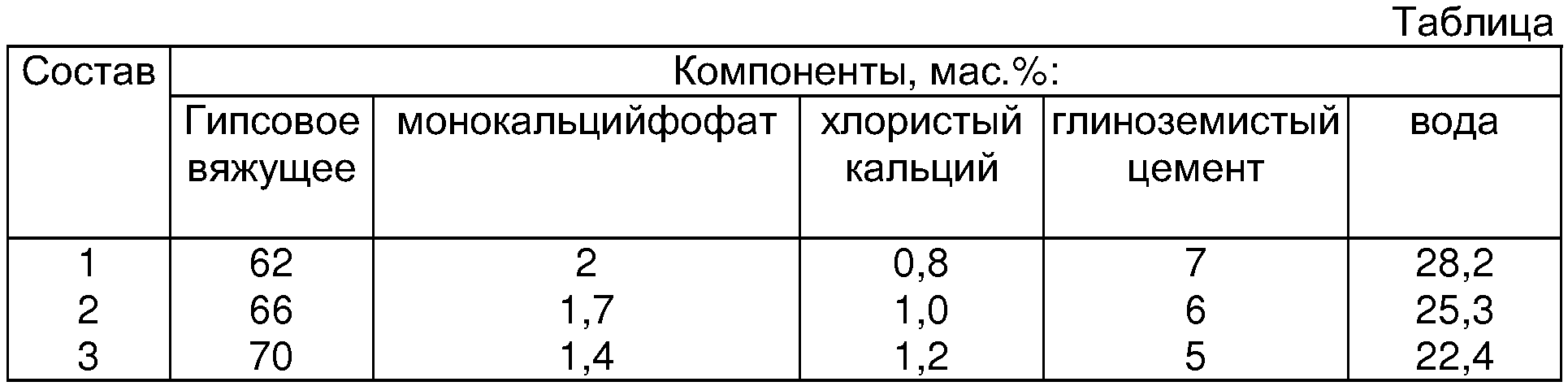

В таблице приведены составы сырьевой смеси для производства ячеистых бетонов.

Прочность ячеистых бетонов при сжатии (образцы в форме куба с размером стороны 10 см) составит 80-100 кгс/см² для всех приведенных в таблице составов.

Источники информации

1. Черных В.Ф. Стеновые и отделочные материалы. – М.: Росагропромиздат, 1991, с.76-83.

2. Авторское свидетельство СССР №585135, С04В 13/14, 1977.

Формула изобретения

Сырьевая смесь для производства ячеистых бетонов, содержащая гипсовое вяжущее, монокальцийфосфат, воду, отличающаяся тем, что дополнительно содержит хлористый кальций и глиноземистый цемент, при следующем соотношении компонентов, мас.%:
