Патент на изобретение №2312735

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2312735 (13) C2
(51) МПК

B22D11/05 (2006.01)
B22D11/12 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2005137637/02, 02.12.2005

(24) Дата начала отсчета срока действия патента:

02.12.2005

(43) Дата публикации заявки: 20.06.2007

(46) Опубликовано: 20.12.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2073586 C1, 20.02.1997. SU 1646669 A1, 25.08.1988. SU 904879 A1, 15.02.1982. SU 1150831 A1, 20.01.1996. RU 94028953 A1, 27.06.1996. US 4073333 A, 14.02.1978.

Адрес для переписки:

681005, Хабаровский край, г. Комсомольск-на-Амуре, ул. Металлургов, 1, ИМиМ ДВО РАН

(72) Автор(ы):

Одиноков Валерий Иванович (RU),
Проскуряков Борис Иванович (RU),
Черномас Вадим Владимирович (RU)

(73) Патентообладатель(и):

Институт машиноведения и металлургии ДВО РАН (RU)

(54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ЛИТЬЯ И ДЕФОРМАЦИИ МЕТАЛЛА

(57) Реферат:

Изобретение относится к металлургии, а именно к непрерывной разливке металла и последующей его деформации в профилированную заготовку. Устройство содержит сборный кристаллизатор с отверстием в верхней части и парными боковыми и горизонтальными рабочими стенками, в котором каждая из боковых рабочих стенок кристаллизатора выполнена с наклонными к горизонтальной оси участками и закреплена на двух приводных эксцентриковых параллельных вертикальных валах, а каждая из горизонтальных рабочих стенок установлена на одном из указанных валов с возможностью смещенного по фазе к паре боковых рабочих стенок возвратно-поступательного движения. Рабочие поверхности верхней и нижней стенок кристаллизатора в зоне обжатия металла выполнены с наклоном для расширения этой зоны по высоте в сторону выхода металла. Угол наклона в горизонтальных рабочих стенках кристаллизатора составляет 4÷5°. Изобретение позволяет повысить надежность работы кристаллизатора. 1 з.п. ф-лы, 2 ил.

Изобретение относится к металлургии, а именно к непрерывной разливке металла и последующей его деформации в профилированную заготовку заданного сечения.

Известно устройство для непрерывного литья и деформации металла с выводом заготовки по горизонтальной оси в двух противоположных направлениях [Патент №2073586 RU], содержащее сборный кристаллизатор с отверстием в верхней части и парными вертикальными (боковыми) и горизонтальными стенками. Каждая из боковых рабочих стенок кристаллизатора выполнена с наклонными к горизонтальной оси участками и закреплена на двух приводных эксцентриковых вертикальных валах, а каждая из горизонтальных рабочих стенок установлена на одном из указанных валов с возможностью смещенного по фазе к паре боковых рабочих стенок возвратно-поступательного движения.

Недостатком известного устройства является возможность перемещения деформируемого металла плоскими стенками в сторону, обратную выходу заготовки, в период сближения наклонных вертикальных стенок. Этот процесс возможен, когда силы трения на плоских стенках в определенный период могут быть больше сил трения на наклонных стенках. В этом случае подача заготовки при разведении наклонных стенок, а значит и ее производительность будут уменьшаться.

Технический результат, получаемый при реализации заявляемого устройства, заключается в повышении надежности его работы.

Указанный технический результат достигается тем, что рабочие поверхности верхней и нижней стенок кристаллизатора в зоне обжатия выполняются с наклоном к направлению выхода металла.

Заявляемое устройство характеризуется следующими существенными признаками.

Ограничительные: горизонтальный сборный кристаллизатор с отверстием в верхней части, состоящий из парных вертикальных (боковых) и горизонтальных стенок, приводные эксцентриковые валы с возможностью синхронного вращения попарно в разные стороны, боковые стенки имеют наклонные участки.

Отличительные: рабочие поверхности верхней и нижней стенок кристаллизатора в зоне обжатия металла выполнены с наклоном, создающим расширение этой зоны по высоте в сторону выхода металла, при этом угол наклона в горизонтальных рабочих стенках кристаллизатора составляет 4÷5°.

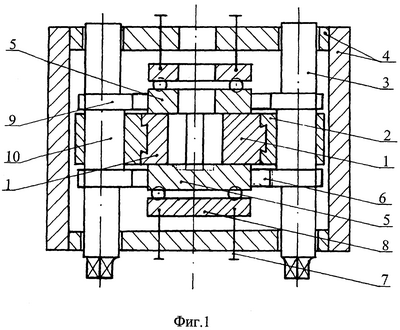

Предлагаемое изобретение поясняется чертежами, на которых даны поперечное сечение устройства (фиг.1) и нижняя стенка кристаллизатора (фиг.2).

Здесь обозначены:

1 – стенки вертикальные;

2 – суппорт;

3 – вал приводной эксцентриковый;

4 – стенки корпуса;

5 – стенки горизонтальные;

6 – система шарнирная;

7 – устройство прижимное;

8 – подшипник плоский;

9 – эксцентрик верхний;

10 – эксцентрик центральный;

11 – наклонная поверхность горизонтальной стенки.

Устройство для непрерывного литья и деформации металла включает водоохлаждаемый кристаллизатор, состоящий из двух вертикальных (боковых) стенок 1, каждая из которых закреплена в суппорте 2 и приводится в движение двумя приводными эксцентриковыми валами 3, вращающимися навстречу друг другу в подшипниках, установленных в верхней и нижней стенках корпуса 4, и двух горизонтальных стенок 5, приводящихся в движение в горизонтальной плоскости от одной из пар валов 3 посредством шарнирной системы 6 и плотно прижимающихся к боковым частям нажимными устройствами 7, установленными в стенках корпуса 4 через устройство 8, представляющее собой плоский подшипник. Боковые стенки 1 имеют прямые и наклонные участки. Горизонтальные стенки в зоне обжатия закристаллизовавшегося металла имеют наклонные пазы. Верхняя горизонтальная стенка 5 имеет окно для установки разливочного стакана. Такое же окно имеет и верхняя стенка 4. Пара приводных эксцентриковых валов 3 приводит в движение верхнюю и нижнюю стенки 5 через шарнирную систему 6. Суппорты 2 крепятся на эксцентриковых валах 3 с помощью устройства, позволяющего перемещаться суппорту 2 относительно осей валов 3 по подшипникам скольжения.

Работа устройства осуществляется следующим образом.

При установившейся работе жидкий металл через разливочный стакан, установленный в окне стенки 4, заливается в сборный кристаллизатор, образующий бункер, где происходит кристаллизация металла путем отвода тепла водоохлаждаемыми подвижными стенками кристаллизатора и деформация затвердевшего металла. При вращении приводных эксцентриковых валов боковые стенки кристаллизатора совершают навстречу друг другу движение в горизонтальной плоскости по замкнутой траектории, определяемой величиной эксцентриситетов, их ориентацией относительно друг друга и направлением вращения валов. Такое движение боковых стенок способствует деформации закристаллизовавшегося металла и попеременную подачу заготовки. Верхняя и нижняя стенки кристаллизатора с помощью валов 3 через эксцентрики 9 совершают возвратно-поступательное движение в горизонтальной плоскости, способствуя попеременному продвижению закристаллизовавшегося металла в сторону выхода заготовки. Эксцентрики 9, расположенные на крайних участках валов 3 повернуты относительно центрального эксцентрика 10, на котором крепится суппорт 2, на 90°. Положим, деформация закристаллизовавшегося металла боковыми стенками происходит с левой стороны (фиг.2). В это время горизонтальные стенки перемещаются по стрелке «С». В результате деформации металла боковыми наклонными стенками происходит заполнение металлом переменной плоскости V1. При этом при движении горизонтальной стенки в направлении стрелки «С» произвольная точка а0 на стенке перейдет в точку a1. To есть переменный объем V1 стремится увеличиться, а горизонтальная стенка стремится отойти от заготовки. Следовательно, значительно уменьшается вероятность перемещения заготовки в направлении стрелки «С» и тем самым увеличивается подача заготовки в сторону ее выхода при последующем цикле движения горизонтальной стенки в сторону I. Кроме того, при движении заготовки в сторону I наклонные стенки будут впрессовывать металл, уменьшая объем V1, и тем самым создается благоприятная схема деформации всестороннего сжатия.

Причинно-следственная связь между совокупностью существенных признаков и достигаемым техническим результатом заключается в том, что наклонные поверхности 11 верхней и нижней стенок кристаллизатора выдавливают металл при своем движении в сторону выхода и образуют свободное пространство для «уширения» металла при обратном движении.

Формула изобретения

1. Устройство для непрерывного литья и деформации металла, содержащее сборный кристаллизатор с отверстием в верхней части и парными боковыми и горизонтальными рабочими стенками, в котором каждая из боковых рабочих стенок кристаллизатора выполнена с наклонными к горизонтальной оси участками и закреплена на двух приводных эксцентриковых параллельных вертикальных валах, а каждая из горизонтальных рабочих стенок установлена на одном из указанных валов с возможностью смещенного по фазе к паре боковых рабочих стенок возвратно-поступательного движения, отличающееся тем, что рабочие поверхности верхней и нижней стенок кристаллизатора в зоне обжатия металла выполнены с наклоном для расширения этой зоны по высоте в сторону выхода металла.

2. Устройство по п.1, отличающееся тем, что угол наклона в горизонтальных рабочих стенках кристаллизатора составляет 4-5°.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 03.12.2007

Извещение опубликовано: 27.07.2009 БИ: 21/2009
