Патент на изобретение №2312724

(54) ПРОФИЛЬНАЯ ТРЕУГОЛЬНАЯ ТРУБА

(57) Реферат:

Труба обеспечивает возможность экономии металла при ее изготовлении. Труба имеет заданные размеры поперечного сечения с закруглениями между сопряженными плоскими элементами. Уменьшение расхода металла при увеличении прочностных характеристик достигается за счет того, что труба выполнена с поперечным сечением в виде равностороннего треугольника с внутренними радиусами закруглений r=(0,9…1,5)S при выполнении трубы из стали с временным сопротивлением разрыву _в450 МПа и r=(1,6…2,0)S при _в>450 МПа, где S – толщина трубы, а величина отношения ее толщины S к ширине В составляет 0,04…0,09. 1 з.п. ф-лы, 1 ил.

Изобретение относится к продукции, получаемой обработкой металлов давлением, в частности к стальным профильным трубам.

Такие трубы могут иметь квадратное, прямоугольное, сегментное и другое поперечное сечение. Они широко используются в промышленном и гражданском строительстве, а также в машиностроении, в том числе транспортном. Преимуществом профильных труб перед круглыми, из которых они обычно изготавливаются, является более высокая жесткость (несущая способность) и улучшенные эксплуатационные свойства, прежде всего наличие плоских элементов, облегчающих монтаж профильных труб.

Технология изготовления профильных труб описана, например, в сборнике трудов “Совершенствование технологии в ОАО “ММК”, выпуск 5, Магнитогорск, Дом печати, 2001, с.205-208. Трубы могут изготавливаться как методом холодного профилирования, так и переформовкой круглых труб в специальных многовалковых (универсальных) клетях.

Известны профильные трубы (гнутые замкнутые сварные профили) квадратного и прямоугольного сечений от 97·80·3 до 230·100·8 мм, приведенные в книге под редакцией И.С.Тришевского “Производство гнутых профилей (оборудование и технология)”, М.: Металлургия, 1982, с.301 и табл.XX.1. Однако эти трубы имеют только квадратное или прямоугольное сечения, что сужает область их применения.

Наиболее близким аналогом к заявляемому объекту является треугольная труба, приведенная в “Справочнике металлиста” под редакцией Н.С.Ачеркана, М.: Машгиз, 1958, т.3, кн.2, с.63-63, табл.31 и 31а.

Эта профильная труба заданных размеров поперечного сечения с закруглениями между сопряженными плоскими элементами характеризуется тем, что ее поперечное сечение выполнено в виде треугольника с углом 90° при вершине.

Недостатком известной трубы является ограниченная область ее применения (она предназначена для сельскохозяйственных машин), а также относительно небольшая жесткость (несущая способность) при нагрузке, перпендикулярной ее большому основанию, что вынуждает использовать трубу с большей толщиной стенки, т.е. увеличивать расход металла при эксплуатации трубы.

Технической задачей настоящего изобретения является расширение сортамента профильных стальных труб и области их применения, увеличение жесткости при нагрузке, а также экономия металла при эксплуатации труб.

Для решения этой задачи профильная треугольная труба заданных размеров поперечного сечения с закруглениями между сопряженными плоскими элементами выполнена с поперечным сечением в виде равностороннего треугольника с внутренними радиусами закруглений r=(0,9…1,5)S при выполнении трубы из стали с временным сопротивлением _в450 МПа и r=(1,6…2,0)S при _в>450 МПа, а величина отношения ее толщины S к ширине В составляет 0,04…0,09.

Приведенные соотношения параметров трубы получены при обработке опытных данных и являются эмпирическими.

Сущность заявляемого технического решения заключается в оптимизации параметров треугольной трубы и конфигурации ее поперечного сечения, в результате чего повышаются эксплуатационные свойства профиля, в частности его износостойкость, что снижает расход металла и расширяет область применения предлагаемой трубы.

Действительно, как показали опыты (см. ниже), радиусы закруглений известной трубы выбраны необоснованно малыми, что при знакопеременном изгибе ее от сосредоточенной нагрузки может вызывать трещинообразование в местах изгиба с разрушением профиля, в особенности при изготовлении его из стали марки ст.5ПС, СП, имеющей временное сопротивление _в=490…630 МПа (см. ГОСТ 380). Для сравнения укажем, что гнутые профили, например швеллеры, изготавливаемые по ГОСТ 8278 из стали с _в>450 МПа при толщине, равной 6 мм (как у известной трубы), должны иметь радиус внутреннего закругления r до 14 мм (у известной трубы: r=R-S=8-6=2 мм, где R – радиус внешнего закругления). Кроме того, предлагаемая профильная труба имеет одинаковое сопротивление изгибу при действии нагрузки по любой из трех осей а-а, в-в и с-с, совпадающих с высотой треугольника, в то время как у известной трубы моменты сопротивлений по осям x и y (см. упомянутый “Справочник металлиста”) различны.

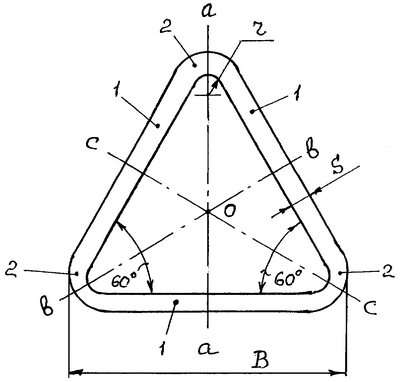

На чертеже показано поперечное сечение заявляемой профильной треугольной трубы.

Плоские элементы 1 трубы толщиной S сопрягаются по закруглениям 2, имеющим внутренний радиус r=(0,9…1,5)S при изготовлении ее из стали с _в450 МПа и r=(1,6…2,0)S при _в>450 МПа. Углы между всеми элементами 1 равны 60°, а ширина трубы – “В”, причем величина отношения S/B=0,04…0,09.

Опытную проверку предлагаемого профиля осуществляли в Центральной лаборатории контроля ОАО “Магнитогорский металлургический комбинат”.

С этой целью испытывались на изгиб сосредоточенной нагрузкой образцы изготовленных треугольных труб различных размеров с поперечным сечением, показанным на чертеже. Наилучшие результаты (выдерживание наибольшей нагрузки без появления наружных трещин в местах закруглений) получены для профильных труб с заявляемыми параметрами (см. выше). Отклонения от них в любую сторону ухудшали достигнутые показатели.

Так, при r<0,9S и r<1,6S (для сталей с _в соответственно не более 450 МПа и более) до 8% образцов получили трещины при их изгибе. Увеличение же радиусов сверх рекомендуемых привело к уменьшению периметра (и площади сечения) профилей с соответствующим уменьшением момента сопротивления (W) и допускаемой нагрузки на изгиб. Образцы с величиной S/B<0,04 также были “слабее” образцов с S/B=0,04…0,09, а при S/B>0,09 расход металла на профили нивелировал экономию, получаемую от увеличения W.

Сравнительные испытания известных треугольных труб, имевших одинаковую площадь поперечного сечения с предлагаемыми трубами, показали, что максимально допустимая нагрузка для первых из них, приложенная со стороны угла 90°, была на 20…30% меньше, а при увеличении нагрузки появились трещины в закруглениях между элементами, сопрягаемыми под углом 45° друг к другу.

Кроме того, на предельно допустимую (Р_max) нагрузку испытывались (при равных площадях сечений с заявляемыми трубами) круглые трубы, а также квадратные и прямоугольные. Величина Р_max для круглых труб была меньше на 30…35%, а для квадратных и прямоугольных – на 15…23%.

Таким образом, опытная проверка подтвердила приемлемость найденного технического решения для достижения поставленной цели и его преимущества перед известным объектом, взятым в качестве ближайшего аналога.

По данным Центральной лаборатории контроля ОАО “ММК” использование заявляемой профильной трубы в строительстве и машиностроении позволит экономить не менее 15% металла.

Пример конкретного выполнения

Профильная треугольная труба имеет вид, показанной на чертеже, и изготовлена из стали с _в=500 МПа.

Ширина трубы В=100 мм, а ее толщина S=7 мм, т.е. величина S/B=0,07. Внутренний радиус закругления профиля r=1,8S=1,8·814,5 мм.

Формула изобретения

1. Профильная треугольная труба с поперечным сечением заданных размеров и закруглениями между сопряженными плоскими элементами, отличающаяся тем, что поперечное сечение трубы имеет вид равностороннего треугольника с закруглениями, внутренний радиус которых составляет r=(0,9…1,5)S для трубы из стали с временным сопротивлением разрыву _в450 МПа и r=(1,6…2,0)S при _в>450 МПа, где S – толщина стенки трубы.

2. Профильная труба по п.1, отличающаяся тем, что отношение толщины ее стенки к ширине трубы S/B составляет 0,04…0,09.

РИСУНКИ
