Патент на изобретение №2312655
|
||||||||||||||||||||||||||
(54) ТЕРМОЭЛЕКТРИЧЕСКОЕ ПОЛУПРОВОДНИКОВОЕ УСТРОЙСТВО ДЛЯ АУРИКУЛЯРНОГО МАССАЖА
(57) Реферат:
Изобретение относится к медицине и предназначено для локального температурного воздействия на экстерорецепторы ушной раковины человека, а также может быть использовано в целях лечебного массажа в аурикулотерапии. Термоэлектрическое полупроводниковое устройство для аурикулярного массажа содержит термоэлектрические модули, радиаторы, находящиеся в температурном контакте с опорными спаями термоэлектрического модуля, рабочие спаи которого находятся в тепловом контакте с аппликатором в виде пластины. Каждый из радиаторов выполнен в виде набора дисков, насаженных на теплопроводную ось, уменьшающихся в диаметре к концу оси, и находится в температурном контакте с опорными спаями через пьезоэлемент, при этом радиаторы погружены в парафин, наполняющий корпус, а аппликатор термоэлектрического модуля выполнен в виде металлической пластины, одна из поверхностей которой имеет пилообразные выступы, и впрессован в гибкую мембрану. Каждый из термоэлектрических модулей подключен к многоканальному блоку питания, а два корпуса, соединенные шарнирами с упругой металлической пластиной, образуют парный наушник. Использование изобретения позволяет повысить эффективность терапевтического воздействия за счет использования, помимо теплового воздействия, рефлекторного и механического эффекта. 1 ил.
Изобретение относится к медицине и предназначено для локального температурного воздействия на экстерорецепторы ушной раковины человека, а также может быть использовано в целях лечебного массажа в аурикулотерапии. В основе аурикулотерапии лежит раздражение определенных участков кожи ушных раковин, т.е. ее фокальных экстерорецепторов. Для лечения применяют различные иглы, раздражение их механическим способом, а также постоянным или импульсным током. Ухоиглоукалывание наиболее эффективно при заболеваниях, протекающих с болевым синдромом (радикулит, невралгии, полиартрит), при некоторых воспалительных процессах (панариции, пневмонии) и целом ряде функциональных расстройств. Помимо иглоукалывания в ушную раковину используется и массаж болезненных точек наружного уха, проекционно соответствующих болевым участкам тела. Для этого используется грифельный или золотой стержень с тупым отполированным концом. Аурикулярный массаж дает хороший результат при лечении фобий, экземы и экстрасистолы [1]. В аурикулотерапии применяют самые разнообразные методы воздействия на рефлексогенные зоны ушной раковины с целью получения лечебного эффекта. Специализированные врачи – аурикулотерапевты для массажа таких зон используют деревянные палочки с закругленным концом или иные механические приспособления. Очень распространена так называемая цуботерапия, т.е. приклеивание специальных металлических шариков на рецепторы ушной раковины, приклеивание магнитов с разными характеристиками на воздействующие зоны [1]. Недостатком описанных методов воздействия на рефлекторные зоны ушной раковины является отсутствие температурного воздействия, что в сочетании с рефлекторным и механическим воздействием позволяет значительно усилить лечебный эффект, а также невозможность сочетания в одном устройстве функций нагрева и охлаждения с произвольным градиентом температур. Известно устройство для воздействия на мочку уха [2]. Устройство выполнено в виде прищепки, зажимающие концы которой с наружной стороны снабжены воздушными радиаторами, служащими для отвода тепла от горячих спаев термоэлектрических модулей, которые в свою очередь припаяны к внутренней поверхности. Для оказания температурного воздействия больной орган, в частности мочка уха, зажимается между первыми спаями модулей. Целью изобретения является разработка устройства для температурного воздействия на рефлекторные зоны уха человека, обеспечивающего сочетанное температурное и механическое воздействие на экстерорецепторы ушной раковины в широком диапазоне температур. Для достижения данной цели предлагается устройство, приведенное на чертеже. Устройство представляет собой корпус 1, наполненный парафином 2, в которое погружены радиаторы 3, представляющие собой набор дисков, изготовленных из меди с титановым покрытием, насаженных на теплопроводную ось и уменьшающихся в диаметре от пьезоэлемента 4 до конца оси. Радиаторы 3 находятся в температурном контакте с опорными спаями термоэлектрического модуля (ТЭМ) 5 через пьезоэлемент 4, расположенный между радиатором 3 и ТЭМ 5. Рабочие спаи ТЭМ 5 находятся в тепловом контакте с металлическим аппликатором 6, выполненным в виде пластины, одна из поверхностей которой имеет пилообразные выступы, и впрессованного в гибкую мембрану 7, принимающую форму уха человека. Корпус 1 посредством шарнира 8 соединяется с упругой металлической пластиной 9. Посредством этой пластины два корпуса образуют парный наушник, который закрепляется на голове пациента. Устройство работает следующим образом. Врач начинает проведение процедуры с включения многоканального блока управления (на чертеже не показан), который осуществляет питание электрическим током необходимой величины и полярности ТЭМ 5, причем питание каждого из термоэлектрических модулей осуществляется отдельно, что позволяет моделировать различные схемы воздействия. Перед началом процедуры ТЭМ 4 включаются таким образом, чтобы радиатор 3 начал нагреваться. После размягчения парафина 2 устройство надевается на голову и прижимается к ушам. При затвердевании парафина 2 гибкая мембрана 7 принимает форму уха человека и врач, подключив блок управления к ЭВМ, может осуществить попеременное воздействие теплом и холодом. Включение пьезоэлемента 4 позволяет осуществить наряду с температурным и механическое воздействие. При этом за счет вибрации радиатора 3 в расплавленном веществе усиливается процесс конвективного теплообмена “радиатор – плавящееся вещество”, что приводит к интенсификации теплопередачи. Данное устройство просто в изготовлении, легко обслуживается и обладает высокой надежностью. Предлагаемое устройство может работать в различных температурных режимах, обеспечивая возможность попеременного воздействия отрицательных и положительных температур. Кроме того, помимо теплового воздействия наблюдается рефлекторный и механический эффект. Конструктивная простота устройства и возможность смены режимов в широком интервале температур обеспечивает применение его в рефлексотерапии, в частности в аурикулотерапии. Источники информации 1. Вельховер Е.С., Никифоров В.Г. Основы клинической рефлексологии. – М.: Медицина, 1984. 2. Исмаилов Т.А., Магомедов К.А., Хамидов А.И., Алиев А-Г.Д. Термоэлектрические полупроводниковые преобразователи в медицине (монография). Махачкала: ИПЦ ДГТУ, 2000.
Формула изобретения
Термоэлектрическое полупроводниковое устройство для аурикулярного массажа, содержащее термоэлектрические модули, радиаторы, находящиеся в температурном контакте с опорными спаями термоэлектрического модуля, рабочие спаи которого находятся в тепловом контакте с аппликатором в виде пластины, отличающееся тем, что каждый из радиаторов выполнен в виде набора дисков, насаженных на теплопроводную ось, уменьшающихся в диаметре к концу оси, и находится в температурном контакте с опорными спаями через пьезоэлемент, при этом радиаторы погружены в парафин, наполняющий корпус, а аппликатор термоэлектрического модуля выполнен в виде металлической пластины, одна из поверхностей которой имеет пилообразные выступы, и впрессован в гибкую мембрану, каждый из термоэлектрических модулей подключен к многоканальному блоку питания, а два корпуса, соединенные шарнирами с упругой металлической пластиной, образуют парный наушник.

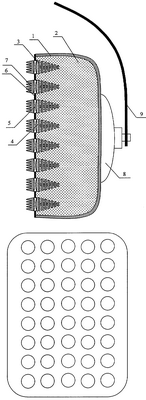

РИСУНКИ
|
||||||||||||||||||||||||||
