Патент на изобретение №2312487
|
||||||||||||||||||||||||||
(54) МОЛОТИЛЬНОЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при обмолоте сельскохозяйственных культур. Молотильное устройство содержит барабан и решетчатую деку. Барабан имеет рабочие элементы в виде оснований с рядами изогнутых зубьев одинаковой длины. Рабочие элементы выполнены в виде элементов корпуса барабана и снабжены секциями сменных зубьев, крепящимися болтовыми соединениями к зубьям оснований. Болтовые соединения размещены в двух зубьях секции, остальные зубья которой снабжены закрепленными в них штифтами, входящими в отверстия зубьев оснований. По крайней мере на двух диаметрально противоположных основаниях перед зубьями установлена планка с выпуклой рабочей поверхностью, которая частично перекрывает зубья по высоте. Конструкция молотильного устройства обеспечивает уменьшение трудоемкости крепления сменных зубьев к корпусу барабана. 1 з.п. ф-лы, 3 ил.
Изобретение относится к сельскохозяйственному машиностроению, в частности к молотильным устройствам для обмолота сельскохозяйственных культур. Известно молотильное устройство по патенту РФ №204873, A 01 F 12/24, содержащее молотильный барабан, по образующей которого размещены основания с рядами зубьев одинаковой длины, по крайней мере на двух диаметрально противоположных основаниях перед зубьями установлена планка, и расположенную под барабаном деку. Недостатком известного устройства является нерациональный расход материала на изготовление изнашиваемых рабочих элементов, так как в процессе эксплуатации молотильного устройства изнашиваются только зубья, а при замене изношенных зубьев заменяются и их неизношенные основания. Известно молотильное устройство по патенту №2245014, A 01 F 12/18, содержащее молотильный барабан, снабженный расположенными по его образующей и закрепленными на его корпусе рабочими элементами в виде оснований с рядами зубьев одинаковой длины и установленными по крайней мере на двух диаметрально противоположных основаниях перед зубьями планками, и расположенную под барабаном деку. Рабочие элементы выполнены в виде элементов корпуса барабана и снабжены сменными зубьями, крепящимися разъемными соединениями к зубьям оснований. Недостатком известного устройства является высокая трудоемкость крепления зубьев при сборке барабана и замене изношенных зубьев, т.к. каждый зуб крепится отдельным разъемным соединением, например болтовым. Задачей предлагаемого изобретения является уменьшение трудоемкости крепления сменных зубьев к корпусу барабана. Указанная задача решается за счет того, что в молотильном устройстве, содержащем молотильный барабан, снабженный расположенными по его образующей и выполненными в виде элементов корпуса рабочими элементами в виде оснований с рядами зубьев одинаковой длины, снабженными сменными зубьями, крепящимися разъемными соединениями к зубьям оснований, и установленными по крайней мере на двух основаниях перед зубьями планками, и расположенную под барабаном деку, сменные зубья выполнены в виде секций, в которых зубья жестко соединены перемычками, ширина которых меньше ширины основания, а торцы выполнены со скосом или закруглением, разъемные соединения размещены в части зубьев секции, остальные зубья которых снабжены закрепленными в них штифтами, входящими в отверстия зубьев оснований. Разъемные соединения размещены в двух зубьях секции. Новые существенные признаки: 1. Сменные зубья выполнены в виде секций, в которых зубья соединены перемычками. 2. Ширина перемычек меньше ширины основания. 3. Разъемные соединения размещены в части зубьев секции. 4. Остальные зубья секции снабжены закрепленными в них штифтами, входящими в отверстия зубьев оснований. 5. Торцы перемычек выполнены со скосом или закруглением 6. Разъемные соединения размещены в двух зубьях секции. Перечисленные новые существенные признаки в совокупности с известными позволяют получить технический результат во всех случаях, на которые распространяется испрашиваемый объем правовой охраны. Технический результат – уменьшение трудоемкости крепления сменных зубьев к корпусу барабана – достигается за счет того, что сменные зубья выполнены в виде секций, а разъемные соединения размещены в части зубьев секции, остальные зубья которой снабжены закрепленными в них штифтами, входящими в отверстия зубьев оснований. Выполнение зубьев в виде секций, в которых зубья жестко соединены перемычками, позволяет уменьшить количество разъемных соединений для крепления секций к зубьям оснований. Выполнение торцов перемычек со скосом или закруглением позволяет снизить травмирование зерна при обмолоте. Выполнение разъемных соединений в двух зубьях секции, остальные зубья которой снабжены штифтами, входящими в отверстия зубьев оснований, позволяет при минимальном количестве разъемных соединений обеспечить необходимую прочность соединения. Ширина перемычек обеспечивает жесткое крепление к ним зубьев при минимальной материалоемкости. Предлагаемое устройство поясняется чертежами: фиг.1 – поперечный разрез устройства; фиг.2 – вид по стрелке А на фиг.1; фиг.3 – разрез по Б-Б на фиг.2. Молотильное устройство содержит барабан 1 и решетчатую деку 2. Барабан 1 снабжен рабочими элементами 3 в виде оснований 4 с рядами изогнутых зубьев 5 одинаковой длины. Рабочие элементы 3 выполнены в виде элементов корпуса 6 барабана 1 и снабжены секциями 7 сменных зубьев 8 и 9, крепящимися разъемными соединениями, например болтовыми 10, к зубьям 5. Основания 4 изогнуты в сторону, противоположную направлению зубьев 5, образуя уголковый профиль. Зубья 8 и 9 в секциях 7 жестко соединены перемычками 11, ширина которых меньше ширины основания 4, а торцы 12 выполнены со скосом или закруглением. Разъемные соединения 10 размещены в двух зубьях 8 секции 7, остальные зубья 9 которой снабжены закрепленными в них штифтами 13, входящими в отверстия зубьев 5 оснований 4. По крайней мере на двух диаметрально противоположных основаниях перед зубьями установлена планка 14, рабочая часть которой выполнена выпуклой. Планка 14 частично перекрывает зубья 8 и 9 по длине так, что рабочая часть 15 последних оказывается короче, чем зубья остальных рядов. Зубья 5 рабочих элементов могут быть расположены на корпусе 6 по винтовой линии или в шахматном порядке так, что соседние следы зубьев частично перекрывают друг друга, а вершины всех зубьев лежат на одной цилиндрической поверхности. Зазор между концами зубьев 8 и 9 и декой 2 устанавливается постоянным или уменьшающимся от входа к выходу из молотильного устройства. Минимальный зазор должен несколько большим, чем максимальный размер поперечного сечения зерна. Для демонтажа изношенных секций 7 разъединяются крепящие их разъемные соединения 10 и выводятся из отверстий зубьев 5 штифты 13 секций 7. При установке новых секций 7 в соответствующие отверстия зубьев 5 заводятся штифты 13 секций 7, остальные отверстия которых используются для крепления секций к зубьям 5 оснований 4 с помощью разъемных соединений 10. Молотильное устройство работает следующим образом. Подаваемая растительная масса на входе в молотильное устройство подвергается обмолоту ударами зубьев 8 и 9 секций 7 и планок 14 и отбрасывается на деку 2. На входе обмолачивается большая часть зерна. Отброшенная к поверхности деки масса при продвижении ее под действием зубьев 8 подвергается дальнейшему обмолоту ударами и вытиранием. Одновременно с обмолотом происходит сепарация зерна и мелких примесей через отверстия деки 2.
Формула изобретения
1. Молотильное устройство, содержащее молотильный барабан, снабженный рабочими элементами, выполненными в виде элементов корпуса барабана и имеющими основания с рядами зубьев одинаковой длины и снабженными сменными зубьями, крепящимися разъемными соединениями к зубьям оснований, и установленными по крайней мере на двух основаниях перед зубьями планками, и расположенную под барабаном деку, отличающееся тем, что сменные зубья выполнены в виде секций, в которых зубья жестко соединены перемычками, ширина которых меньше ширины основания, а торцы выполнены со скосом или закруглением, разъемные соединения размещены в части зубьев секции, остальные зубья которой снабжены закрепленными в них штифтами, входящими в отверстия зубьев оснований. 2. Молотильное устройство по п.1, отличающееся тем, что разъемные соединения размещены в двух зубьях секции.

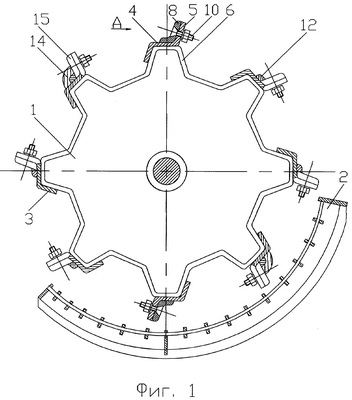

РИСУНКИ
|
||||||||||||||||||||||||||
