Патент на изобретение №2312486

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2312486 (13) C1
(51) МПК

A01D45/06 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2006119254/12, 01.06.2006

(24) Дата начала отсчета срока действия патента:

01.06.2006

(46) Опубликовано: 20.12.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2195802 С2, 10.01.2003. SU 223498 A, 12.11.1968. RU 2208929 С2, 27.07.2003. US 3654753 А, 11.04.1972. SU 204773 A, 24.01.1968.

Адрес для переписки:

350072, г.Краснодар, ул. Московская, 42, ГНУ ВНИИТТИ

(72) Автор(ы):

Папуша Сергей Константинович (RU),
Виневский Евгений Иванович (RU),
Лысенко Анатолий Ефимович (RU),
Поярков Игорь Борисович (RU),
Дьячкин Игорь Иванович (RU)

(73) Патентообладатель(и):

Государственное научное учреждение Всероссийский научно-исследовательский институт табака, махорки и табачных изделий Российской академии сельскохозяйственных наук (ГНУ ВНИИТТИ Россельхозакадемии) (RU)

(54) АППАРАТ ДЛЯ ОТДЕЛЕНИЯ ЛИСТЬЕВ ТАБАКА

(57) Реферат:

Аппарат содержит пару бесконечных цепных контуров, на которых установлены активно вращающиеся барабаны с режущими кромками, образующие в рабочей зоне листоотделяющие ячейки. Аппарат дополнительно оснащен пневмосистемой, состоящей из нагнетающего вентилятора и пары воздуховодов с соплами. Сопла расположены над аппаратом вдоль его продольной оси под углом к нему и имеют отверстия, через которые воздушный поток направляется на листовые пластинки по центру тяжести табачного листа. Повышается надежность отделения листьев и выноса их из зоны отделения. 3 ил.

Изобретение относится к сельскохозяйственному машиностроению и предназначено для уборки урожая листьев табака всех ломок.

Известна машина для уборки листьев табака (патент РФ №2200829, бюл. №21, 27.07.2003 г.), у которой листоотделяющий аппарат оснащен расположенными над ним вентилятором с соплом, которые способствуют отделению листьев с табачного растения с последующим выносом их из зоны отделения. Недостатком ее является низкая скорость воздушного потока в зоне отделения листьев вследствие перекрытия воздушного потока верхним ярусом листьев табачного растения, что вызывает недостаточное прижатие черешков листьев к листоотделяющим кромкам барабанов, следовательно, снижается надежность отделения листьев.

Известен аппарат для отделения табачных листьев (патент РФ №2195802, бюл. №1, 10.01.2003 г.), содержащий пару бесконечных цепных контуров, на которых установлены активно вращающиеся барабаны, имеющие режущие кромки, образующие в рабочей зоне листоотделяющие ячейки. Этот аппарат выбран нами за прототип. Недостатками этого аппарата являются отсутствие прижатия черешков листьев к режущим кромкам перед их отделением, что снижает надежность отделения листьев.

Техническая задача предлагаемого изобретения – повышение надежности отделения листьев и их вынос из зоны отделения.

Поставленная задача достигается тем, что аппарат для отделения табачных листьев, содержащий пару бесконечных ценных контуров, на которых установлены активно вращающиеся барабаны с режущими кромками, образующие в рабочей зоне листоотделяющие ячейки, дополнительно оснащен пневмосистемой, состоящей из нагнетающего вентилятора и пары воздуховодов с соплами, расположенными над аппаратом вдоль его продольной оси под углом к нему и имеющими отверстия, через которые воздушный поток направляется на листовые пластинки по центру тяжести табачного листа

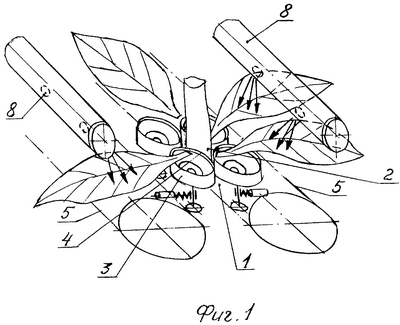

На фиг.1 изображен аппарат для отделения листьев табака, общий вид, на фиг.2 – вид аппарата сбоку, на фиг.3 – разрез А-А.

Аппарат для отделения листьев табака содержит рабочее русло 1 с листоотделяющими ячейками 2, образуемыми барабанами 3 с режущими кромками 4, установленными на паре несущих бесконечных цепных контуров 5, а также вентилятор 6 с воздуховодами 7 и соплами 8, имеющими отверстия 9.

Аппарат для отделения листьев табака работает следующим образом. При движении аппарата вдоль рядка табачных растений последние попадают в рабочее русло 1 аппарата и стебель охватывается листоотделяющей ячейкой 2. Одновременно сопла 8 через отверстия 9 направляют струю воздуха от вентилятора 6 через воздуховоды 7 на пластинки отделяемых листьев, прижимая их черешками к режущим кромкам 4 листоотделяющих ячеек 2, образованных барабанами 3, установленными на цепных контурах 5. При этом струя воздуха, ориентируемая на центр тяжести табачного листа, играет роль противорежущей пластины. Отделение листьев производится режущими кромками 4 активно вращающихся барабанов 3, образующих в рабочей зоне листоотделяющие ячейки 2, которые перемещаются вдоль стебля табачного растения за счет наклона аппарата вперед. Поскольку сопла 8 расположены над аппаратом вдоль его продольной оси под углом к нему, то воздушный поток имеет горизонтальную составляющую силу, перемещающую отделенные листья вдоль рабочего русла 1 из зоны отделения к накопительному устройству.

Оснащение данного аппарата пневмосистемой позволяет подавать струю воздуха от вентилятора через пару воздуховодов непосредственно в рабочее русло аппарата к пластинкам отделяемых листьев как в левой, так и в правой части рабочего русла, а расположение сопел над аппаратом вдоль его продольной оси позволяет прижать струей воздуха листья к режущим кромкам по всей длине аппарата, способствуя их отделению.

Заявляемый аппарат для отделения листьев табака прошел лабораторно-полевые испытания в секторе механизации ВНИИТТИ в 2005 г. и показал хорошие результаты.

Формула изобретения

Аппарат для отделения листьев табака, содержащий пару бесконечных цепных контуров, на которых установлены активно вращающиеся барабаны с режущими кромками, образующие в рабочей зоне листоотделяющие ячейки, отличающийся тем, что аппарат дополнительно оснащен пневмосистемой, состоящей из нагнетающего вентилятора и пары воздуховодов с соплами, распложенными над аппаратом вдоль его продольной оси под углом к нему и имеющими отверстия, через которые воздушный поток направляется на листовые пластинки по центру тяжести табачного листа.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.06.2008

Извещение опубликовано: 27.02.2010 БИ: 06/2010
