Патент на изобретение №2312335

(54) УСТРОЙСТВО ПОЛУЧЕНИЯ ПОСТОЯННЫХ КОНЦЕНТРАЦИЙ ВЕЩЕСТВ В ГАЗЕ

(57) Реферат:

Устройство содержит емкость, заполненную раствором летучих веществ в малолетучем растворителе, и соединенный с ее выходом смеситель. Смеситель соединен с сепаратором для отделения парогазовой фазы от капель жидкости. Вход сепаратора выполнен в виде конусного калиброванного капилляра, а его выход соединен с емкостью. Вентиль тонкой регулировки обеспечивает подачу газа-разбавителя в линию отвода насыщенного летучими веществами газового потока. Устройство отличается простотой конструктивного исполнения и возможностью приготовления газовых смесей с различными концентрациями летучих веществ. 1 ил.

Изобретение относится к области газового анализа и может быть использовано для получения газового потока с заданными концентрациями летучих веществ для калибровки газоаналитической аппаратуры, для создания искусственных парогазовых смесей при анализе окружающей среды и в токсикологических исследованиях.

Недостатком известного устройства является использование значительного количества емкостей с различными растворами летучих веществ в малолетучей жидкости.

Недостатками известного устройства, принятого за прототип, являются сложная конструкция устройства и невозможность приготовления газовых смесей с различными концентрациями летучих веществ.

Задачей настоящего изобретения является упрощение конструкции устройства и обеспечение возможности приготовления газовых смесей с различными концентрациями летучих веществ.

Эта задача решается за счет того, что в устройстве получения постоянных концентраций веществ в газе, содержащем емкость, заполненную исходным раствором летучих веществ в малолетучем растворителе, смеситель, соединенный с выходом емкости, линию для подачи газа-разбавителя в смеситель и линию для отвода насыщенного летучими веществами газового потока, дополнительно установлены сепаратор для отделения парогазовой фазы от капель жидкости, вход которого выполнен в виде конусного калиброванного капилляра и соединен со смесителем, а выход – с емкостью, и вентиль тонкой регулировки для подачи газа-разбавителя в линию для отвода насыщенного летучими веществами газового потока.

При решении поставленной задачи создается технический результат, характеризуемый новой совокупностью существенных признаков. Так, общее количество емкостей уменьшено с трех в прототипе до одной в предлагаемом устройстве, что упрощает конструкцию устройства. Установка сепаратора, вход которого выполнен в виде конусного калиброванного капилляра и соединен с выходом смесителя, способствует более эффективному отделению парогазовой фазы от капель жидкости, что позволяет увеличить время поддержания постоянной равновесной концентрации летучих веществ в газовом потоке по сравнению с прототипом на величину, равную увеличению или уменьшению их концентрации в газе в диапазоне доверительного интервала измерения С_i±С_i, так как сепаратор выполняет роль второй ступени экстракции и парогазовый поток смесителя постоянно подпитывает капли жидкости в сепараторе новыми порциями летучих веществ. Установка вентиля тонкой регулировки для подачи газа-разбавителя в линию для отвода газового потока, насыщенного летучими веществами, обеспечивает возможность получения газовых смесей с различными концентрациями летучих веществ.

Изобретение поясняется чертежом.

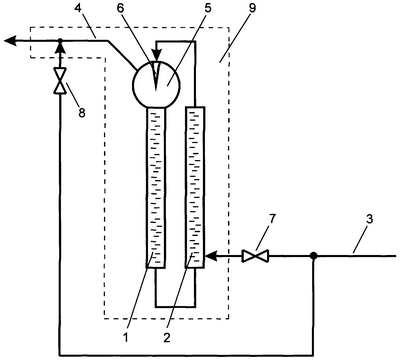

На чертеже изображена принципиальная схема устройства получения постоянных концентраций веществ в газе.

Устройство содержит емкость 1, заполненную исходным раствором летучих веществ в малолетучем растворителе, смеситель 2, соединенный с выходом емкости 1, линию 3 для подачи газа-разбавителя в смеситель, линию 4 для отвода насыщенного летучими веществами газового потока, сепаратор 5 с конусным калиброванным по диаметру капилляром 6 для отделения парогазовой фазы от капель жидкости, вход сепаратора соединен со смесителем 2, а выход – с емкостью 1, вентили тонкой регулировки 7 и 8 на линии 3 для подвода газа-разбавителя и термостат 9.

Предлагаемое устройство работает следующим образом.

Предварительно готовят весовым или объемным методом раствор заданной концентрации С_i+С_i, состоящий из смеси летучих веществ в малолетучей жидкости. Приготовленным раствором заполняют емкость 1 и смеситель 2. После этого при термостатировании устройства на вход смесителя 2 подают газ-разбавитель с помощью вентиля тонкой регулировки 7. После насыщения газа-носителя летучими веществами полученная парогазовая смесь с небольшим количеством обедненной летучими веществами жидкой фазы отводится в сепаратор 5, в котором происходит отделение парогазовой фазы от капель жидкой фазы. После попадания обедненной порции жидкой фазы из сепаратора 5 в емкость 1 эквивалентное количество исходной порции раствора подается в смеситель 2.

В конусном калиброванном капилляре 6 происходит накопление капель жидкой фазы и сепаратор выполняет роль второй ступени экстракции, причем малолетучая жидкая фаза постоянно подпитывается летучими веществами за счет парогазового потока, выходящего из первой ступени экстракции – смесителя 2. По мере расхода летучих веществ в емкости 1 их концентрация в газовом потоке 4 постепенно снижается до С_i–С_i, что обеспечивает увеличение времени поддержания постоянной концентрации в диапазоне С_i±C_i. В прототипе это условие выполнить не представляется возможным, так как имеется только одна ступень экстракции с равновесной концентрацией летучих веществ в газовом потоке, равной С_i, и отсутствует возможность подпитки малолетучей жидкости дополнительными порциями летучих веществ.

Переход на новое значение концентрации летучих веществ в парогазовой смеси осуществляется путем изменения расхода газа-разбавителя с помощью вентиля тонкой регулировки 8.

где – количество летучего вещества, поступившего из смесителя в сепаратор с объемом газа-разбавителя dV_g;

– количество летучего вещества, извлекаемого из сепаратора объемом газа-разбавителя dV_g; dn_L(сп)-dn_G(сп) – изменение количества летучего вещества в жидкой и газовой фазах в сепараторе, при этом

– константа распределения летучего вещества между жидкой и газовой фазами (константа фазового распределения жидкость-пар при T=const); dV_g=F·d – объем газа-разбавителя; F – объемная скорость газа-разбавителя; d – время пропускания объема газа-разбавителя dV_g.

Уравнение (1) можно представить как

где – константа сепаратора.

Причем для смесителя поскольку в него поступает чистый инертный газ-разбавитель.

Изменение концентрации летучих веществ в газовых смесях, приготавливаемых предлагаемым устройством, может осуществляться двумя методами:

1. За счет изменения концентрации летучего вещества на выходе сепаратора С_G(сп) путем изменения объемной скорости газа-разбавителя F или путем изменения величины константы распределения К_C при изменении температуры термостата 9.

2. За счет дополнительного разбавления полученного газового потока с концентрацией летучего вещества в сепараторе С_G(сп) чистым газом-разбавителем в заданном соотношении с помощью дросселя тонкой регулировки 8.

Таким образом, предлагаемое устройство позволяет упростить конструкцию устройства, расширить диапазон приготавливаемых концентраций летучих веществ, а также повысить точность поддержания заданных концентраций на выходе устройства за счет того, что сепаратор играет роль второй ступени экстракции.

Использование предлагаемого устройства для получения постоянных концентраций летучих веществ в газе позволит организовать метрологическое обеспечение газоаналитических и хроматографических измерений при проведении точных аналитических и физико-химических исследований.

Формула изобретения

Устройство получения постоянных концентраций веществ в газе, содержащее емкость, заполненную раствором летучих веществ в малолетучем растворителе, смеситель, соединенный с выходом емкости, линию для подачи газа-разбавителя в смеситель и линию для отвода насыщенного летучими веществами газового потока, отличающееся тем, что устройство содержит сепаратор для отделения парогазовой фазы от капель жидкости, вход которого выполнен в виде конусного калиброванного капилляра и соединен со смесителем, а выход с емкостью, а также вентиль тонкой регулировки для подачи газа-разбавителя в линию отвода насыщенного летучими веществами газового потока.

РИСУНКИ
