Патент на изобретение №2312289
|
||||||||||||||||||||||||||
(54) РЕЙТЕР НАГРЕВАТЕЛЬНЫХ ПЕЧЕЙ С ШАГАЮЩИМИ БАЛКАМИ
(57) Реферат:
Изобретение относится к элементам нагревательных печей с шагающими балками и может быть использовано в металлургическом производстве. Для повышения надежности конструкции рейтер содержит жаропрочную съемную вставку и основание, имеющее конусообразную заходную часть, которая фиксируется упором, а вставка за счет конуса жестко закреплена в основании. 1 ил.
Изобретение относится к элементам нагревательных печей с шагающими балками и может быть использовано в металлургическом производстве. Известен рейтер, установленный на водоохлаждаемой трубе и содержащий опору с жаропрочной вставкой (1). Недостатком данной конструкции является ее сложность. Известен рейтер нагревательной печи, содержащий жаропрочную вставку и опору, закрепленную на водоохлаждаемой трубе и сопрягаемую с торцовой и боковыми поверхностями жаропрочной вставки. Сопрягаемые торцовые поверхности опоры и жаропрочной вставки выполнены цилиндрическими, а боковые поверхности сопряжены как паз-выступ (2). Недостатком конструкции является ненадежность крепления вставки и опоры рейтера, нетехнологичность конструкции. Требуется механическая обработка, что приводит к высокой стоимости изготовления. Техническим результатом предлагаемого изобретения является повышение надежности крепления жаропрочной съемной вставки и основания рейтера, упрощение сборки и разборки в случае демонтажа. Технический результат достигается тем, что в предлагаемом изобретении заходная часть основания выполнена конусообразной, а вставка за счет конуса жестко закреплена в ней и зафиксирована упором. Данный вариант крепления повышает надежность конструкции. Предлагаемый рейтер нагревательных печей с шагающими балками прост в изготовлении и монтаже, т.к. основание и вставка рейтера изготавливаются методом литья и не требуют дополнительной обработки. При износе съемной вставки рейтера ее легко заменить новой. Рейтер нагревательных печей с шагающими балками (см.чертеж) содержит основание с конусообразной заходной частью 1, приваренное к водоохлаждаемой трубе 2. Жаропрочная съемная вставка 3 за счет конуса жестко закреплена в заходной части 1 основания. Упор 4 фиксирует конусообразную заходную часть 1 основания. Перед эксплуатацией рейтера к трубе приваривают основание и затем вставляют вставку в конусообразную заходную часть и перемещают ее до упора в конусную часть основания. В оставшееся свободное место в основании размещают упор по длине конусообразной заходной части и с фиксацией упора на основании, например сваркой. В случае ремонта вставки упор легко удалить механическим путем и вынуть вставку. За счет конусности не происходит приваривания вставки к основанию. Источники информации 1. Патент ФРГ № 2020318, МКИ F 27B 9/22, опублик. 1972 г. 2. Авт. свид. СССР № 863985, МКИ F 27D 3/02, БИ № 34, 1981 г. (прототип).
Формула изобретения
Рейтер нагревательной печи с шагающими балками, содержащий жаропрочную съемную вставку и основание с заходной частью, закрепленное на водоохлаждаемой трубе, отличающийся тем, что заходная часть основания выполнена конусообразной, а вставка за счет конуса жестко закреплена в ней и зафиксирована упором.

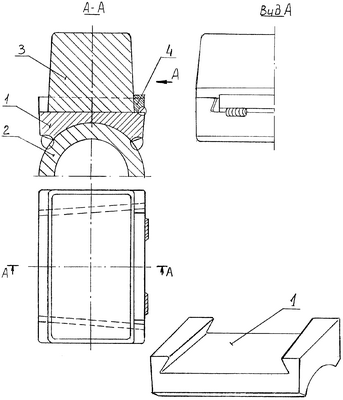

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 03.12.2007
Извещение опубликовано: 27.07.2009 БИ: 21/2009
|
||||||||||||||||||||||||||
