Патент на изобретение №2312285

(54) ВИБРАЦИОННАЯ СУШИЛКА ДЛЯ СЫПУЧИХ И ПАСТООБРАЗНЫХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение относится к сушилкам для сушки сыпучих и пастообразных материалов и может применяться на предприятиях различных отраслей промышленности, таких как химической, пищевой, текстильной. Изобретение содержит вибрационную сушилку для сыпучих и пастообразных материалов, корпус которой закреплен на раме, снабженной виброизоляторами, расположенную внутри корпуса наклонную виброактивную решетку, установленную на наклонных пружинах и соединенную с вибратором, выполненным в виде кривошипно-шатунного механизма с электродвигателем, шлюзовой питатель, систему подачи газа, включающую направляющий воздуховод для подачи газа под решетку по всей ее длине, газ в который поступает под давлением через гибкое соединение воздуховода с отсеком подачи газа, причем в верхней части корпуса размещены дымосос для удаления отработавших газов и шлюзовой питатель, а в нижней части расположено шлюзовое разгрузочное устройство, кроме того на виброактивной решетке жестко зафиксированы в шахматном порядке полые твердые нагревательные трубки диаметром d и высотой h, внутри которых расположены электрические нагревательные элементы, объединенные в общую цепь и соединенные с реле, регулирующим их сопротивление. Изобретение позволяет повысить эффективность процесса сушки. 2 ил.

Изобретение относится к сушилкам для сушки сыпучих и пастообразных материалов и может применяться на предприятиях различных отраслей промышленности, таких как химической, пищевой, текстильной.

Известна вибрационная сушилка для сыпучих и пастообразных материалов по авторскому свидетельству СССР №567049 кл. F26В 3/36 от 04.11.74, содержащая корпус, закрепленный на раме, расположенную внутри корпуса наклонную виброактивную решетку, соединенную с вибратором, шлюзовой питатель, систему подачи газа (прототип).

К недостатком известного устройства можно отнести сравнительно невысокую эффективность процесса сушки, а также конструктивную сложность исполнения аппарата.

Технический результат – повышение эффективности процесса сушки.

Это достигается тем, что в вибрационной сушилке для сыпучих и пастообразных материалов, содержащей корпус, закрепленный на раме, расположенную внутри корпуса наклонную виброактивную решетку, соединенную с вибратором, включающим в себя механизм преобразования движений вибратора и электродвигатель, шлюзовой питатель, систему подачи газа, виброактивная решетка установлена на наклонных пружинах, а механизм преобразования движений вибратора выполнен в виде кривошипно-шатунного механизма, а система подачи газа включает в себя направляющий воздуховод для подачи газа под решетку по всей ее длине, газ в который поступает под давлением через гибкое соединение воздуховода с отсеком подачи газа, причем в верхней части корпуса размещен дымосос для удаления отработавших газов, при этом в верхней части корпуса установлен шлюзовой питатель, а в нижней части расположено шлюзовое разгрузочное устройство, причем на виброактивной решетке жестко зафиксированы в шахматном порядке полые твердые нагревательные трубки диаметром d и высотой h, внутри которых расположены электрические нагревательные элементы, объединенные в общую цепь и соединенные с реле, регулирующим их сопротивление, причем рама с корпусом установлена на виброизоляторы.

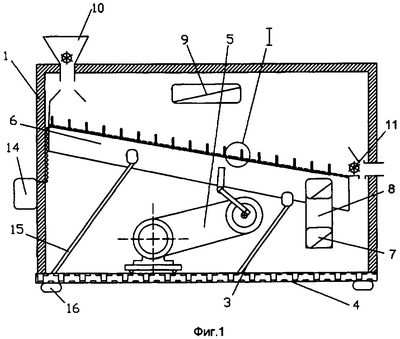

На фиг.1 изображена вибрационная сушилка для сыпучих и пастообразных материалов, на фиг.2 изображен узел I фиг.1.

Вибрационная сушилка для сыпучих и пастообразных материалов включает в себя корпус 1 с расположенной внутри наклонной виброактивной решеткой 2. Решетка установлена на наклонных пружинах 3, 15 и снабжена смонтированным на раме 4 механизмом преобразования движений вибратора 5, выполненным в виде кривошипно-шатунного механизма, соединенного с электродвигателем (не показано), и направляющим воздуховодом 6 для подачи газа под решетку и его распределения по всей длине решетки.

В отсек 7 газ подается под давлением, проходит через гибкое соединение 8 с воздуховодом 6. Отработавшие газы отсасываются дымососом 9, а потом подаются на рециркуляцию. В верху камеры имеется шлюзовой питатель 10, а в нижней части расположено шлюзовое разгрузочное устройство 11.

На фиг.2 изображены жестко зафиксированные на виброактивной решетке 2, в шахматном порядке полые твердые нагревательные трубки 12 диаметром d и высотой h, внутри которых располагаются электрические нагревательные элементы 13, причем все нагревательные элементы объедены в общую цепь и соединены с реле 14, регулирующим сопротивление. Рама 4 установлена на виброизоляторах 16.

Оптимальный режим сушки осуществляется при следующем соотношении геометрических параметров нагревательных трубок: h/d=7,0…12,0.

Вибрационная сушилка работает следующим образом.

Материал, поступивший в камеру 10, подается на наклонную вибрирующую решетку 2, где благодаря поступающему снизу газу и вибрации, переходит во взвешенное состояние и равномерно перемещается по наклонной решетке вниз. Вибрация решетки 2 и закрепленных неподвижно на ней нагретых трубок 13, а также подача снизу по воздуховоду 6 газа, обеспечивает гидродинамический стабильный взвешенный режим материала по всей высоте слоя. Проходя через кипящий слой, газы отдают тепло верхним слабо нагретым частицам материала, обеспечивая теплообмен при высоком градиенте температуры материала, послойно выравниваясь. Отработанные газы отсасываются дымососом 9. Высушенный материал поступает в шлюзовое разгрузочное устройство 11.

Предложенное устройство позволяет интенсифицировать процесс сушки дисперсных материалов, поскольку имеется возможность сочетать контактный и конвективный подвод тепла. При вибрационном воздействии на дисперсный материал возможно создать устойчивый гидродинамический режим, приемлемый для обработки различных материалов, в том числе слипающихся и комкующихся, а также обеспечивается равномерное время пребывания частиц материала в аппарате.

Заявленные в устройстве жесткие нагревательные элементы обеспечивают дополнительный равномерный нагрев материала по всей высоте виброкипящего слоя.

Изобретение при относительно простой конструкции позволяет обеспечить увеличение высоты виброкипящего споя, обеспечивая устойчивый гидродинамический режим.

Формула изобретения

Вибрационная сушилка для сыпучих и пастообразных материалов, содержащая корпус, закрепленный на раме, расположенную внутри корпуса наклонную виброактивную решетку, соединенную с вибратором, включающим в себя механизм преобразования движений вибратора и электродвигатель, шлюзовой питатель, систему подачи газа, отличающаяся тем, что виброактивная решетка установлена на наклонных пружинах, а механизм преобразования движений вибратора выполнен в виде кривошипно-шатунного механизма, а система подачи газа включает в себя направляющий воздуховод для подачи газа под решетку по всей ее длине, газ в который поступает под давлением через гибкое соединение воздуховода с отсеком подачи газа, причем в верхней части корпуса размещен дымосос для удаления отработавших газов, при этом в верхней части корпуса установлен шлюзовой питатель, а в нижней части расположено шлюзовое разгрузочное устройство, причем на виброактивной решетке жестко зафиксированы в шахматном порядке полые твердые нагревательные трубки, внутри которых расположены электрические нагревательные элементы, объединенные в общую цепь и соединенные с реле, регулирующим их сопротивление, причем рама с корпусом установлена на виброизоляторы.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.07.2008

Извещение опубликовано: 20.04.2010 БИ: 11/2010
