Патент на изобретение №2312252

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2312252 (13) C2
(51) МПК

F04B43/12 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – действует

(21), (22) Заявка: 2005134415/06, 07.11.2005

(24) Дата начала отсчета срока действия патента:

07.11.2005

(43) Дата публикации заявки: 20.05.2007

(46) Опубликовано: 10.12.2007

(56) Список документов, цитированных в отчете о
поиске:
SU 547550 A, 16.05.1977. RU 2116511 A, 27.07.1998. RU 2221934 C2, 10.03.2003. US 5458469 A, 17.10.1995.

Адрес для переписки:

644088, г.Омск, ул. Энтузиастов, 37, корп.1, кв.43, О.Н. Васильеву

(72) Автор(ы):

Васильев Олег Николаевич (RU)

(73) Патентообладатель(и):

Васильев Олег Николаевич (RU)

(54) ПЕРИСТАЛЬТИЧЕСКИЙ НАСОС

(57) Реферат:

Перистальтический насос предназначен для работы в химической, нефтехимической, пищевой, медицинской и других отраслях науки и техники для перекачки и дозирования различных сред. Насос состоит из корпуса и упорного диска, между которыми закреплен эластичный элемент круглого сечения, на концах которого крепятся всасывающие и нагнетающие штуцера. На вращающемся роторе жестко закреплен бегунок, воздействующий на упорный диск. Эластичный элемент имеет принудительное усилие, передающееся через упорный диск, закрепленный через шаровую опору к корпусу, как на сжатие с одной стороны, так и на расширение с противоположной. Существенно повышается ресурс работы насоса и упрощается его конструкция. 2 ил.

Изобретение относится к насосостроению и может быть использовано в химической, нефтехимической, пищевой, медицинской и других отраслях науки и техники в качестве побудителя расхода или дозатора различных (в том числе агрессивных и стерильных) сред с высокой степенью надежности и точности дозирования.

Среди перистальтических насосов наибольшее распространение получили насосы традиционной схемы, состоящие из цилиндрического корпуса, внутри которого размещены эластичная трубка (шланг) и ротор с одним или более роликами. При вращении ротора ролики, пережимая шланг, отсекают последовательно порции перекачиваемой среды от всасывающего патрубка (штуцера) и перемещают их на выход. Отличаясь своей простотой, насосы данного типа имеют серьезный недостаток – при своем перемещении ролики создают продольные деформации шланга (растяжения на всасывающей ветви и сжатия на выхлопной), что и является причиной довольно быстрого его разрушения. В итоге ресурс работы такого перистальтического насоса составляет в среднем 300-500 ч (Патент РФ №2116511, №2221934, №2049931, F04В 43/12).

Известен перистальтический насос, состоящий из эластичного элемента круглого сечения с всасывающим и нагнетающим штуцерами, расположенный между рабочими плоскостями корпуса и упорного диска, шаровой опоры, вращающегося ротора с жестко закрепленным бегунком, воздействующим на упорный диск – создающий перистальтический эффект (SU 547550 A, 16.05.1977).

В известной конструкции происходит большая нагрузка на подшипники.

Технической задачей, поставленной в настоящем изобретении, является повышение ресурса работы насоса и упрощение его конструкции. Эта задача достигается тем, что в перистальтическом насосе, состоящем из эластичного элемента круглого сечения с всасывающим и нагнетающим штуцерами, расположенного между рабочими плоскостями корпуса и упорного диска, шаровой опоры, вращающегося ротора с жестко закрепленным бегунком, воздействующим на упорный диск, создающий перистальтический эффект, эластичный элемент имеет принудительное усилие, передающееся через упорный диск, закрепленный через шаровую опору к корпусу, как на сжатие с одной стороны, так и на расширение с противоположной стороны.

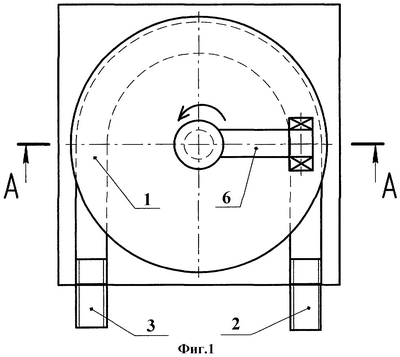

На фиг.1 изображен общий вид насоса, на фиг.2 – сечение А-А фиг.1

Перистальтический насос состоит из эластичного элемента 1 круглого сечения с всасывающим 2 и нагнетающим 3 штуцерами, расположенного между рабочими плоскостями корпуса 4 и упорного диска 5, вращающегося ротора 6 с жестко закрепленным бегунком 7, воздействующим на упорный диск 5, создающий перистальтический эффект.

Насос работает следующим образом. Между корпусом 4 и упорным диском 5 закреплен эластичный элемент 1 с всасывающим 2 и нагнетающим 3 штуцерами. Эластичный элемент 1 по всей длине жестко закреплен (болтовое, заклепочное или приклеивается) к рабочим плоскостям корпуса 4 и упорному диску 5. Упорный диск 5 свободно соединен в центре через шаровую опору 8 с корпусом 4. Электродвигатель 9 с жестко закрепленным ротором 6, с которым через прижимную пружину 10 соединен бегунок 7, который через ролик 11 воздействует на упорный диск 5 и задает ему колебательные движения, пережимая с одной стороны и разжимая с противоположной стороны эластичный элемент 1. Через всасывающий штуцер 2 перекачивающаяся масса засасывается в эластичный элемент 1, на который подаются колебательные движения через упорный диск 5, через нагнетающий штуцер 3 выдавливается перекачивающаяся масса. Эластичный элемент 1 изготовлен из резинового или силиконового шланга круглого сечения. Шаровая опора 8 через регулировочный механизм 12 корректирует зазор между рабочими поверхностями корпуса 4 и упорного диска 5, что дает возможность использовать эластичный элемент 1 до полного износа.

Таким образом, по сравнению с прототипом, отличительным признаком изобретения является возможность эксплуатировать эластичный элемент, не имеющий свойств к восстановлению своей первоначальной геометрии. Простота и надежность конструкции. Кроме того, есть возможность плавно задавать необходимое давление на выходе посредством регулировочного механизма 12. Производительность регулируется числом оборотов электродвигателя и диаметром сечения эластичного элемента.

Формула изобретения

Перистальтический насос, состоящий из эластичного элемента круглого сечения с всасывающим и нагнетающим штуцерами, расположенного между рабочими плоскостями корпуса и упорного диска, шаровой опоры, вращающегося ротора с жестко закрепленным бегунком, воздействующим на упорный диск, создающий перистальтический эффект, отличающийся тем, что эластичный элемент имеет принудительное усилие, передающееся через упорный диск, закрепленный через шаровую опору к корпусу, как на сжатие с одной стороны, так и на расширение с противоположной стороны.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.11.2007

Извещение опубликовано: 10.07.2009 БИ: 19/2009
