Патент на изобретение №2312052

(54) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ТЯГОВОГО ОРГАНА ЭЛЕВАТОРА ПРИ ЕГО ОБРЫВЕ

(57) Реферат:

Изобретение относится к машинам непрерывного транспорта сыпучих материалов, в частности к устройствам для улавливания тягового органа элеватора при его обрыве. Устройство включает параллельные двуплечие рычаги, закрепленные с возможностью качания на оси, смонтированной на раме между рабочей и холостой ветвями элеватора, упоры, ограничивающие поворот рычагов при обрыве тягового органа. На концах двухплечих рычагов установлены рамки с захватами, охватывающие ветви тягового органа. На концах захватов установлены салазки для скольжения по ним тягового органа при нормальной работе элеватора. Изобретение позволяет увеличить срок службы тягового органа за счет снижения интенсивности истирания края ленты. 3 ил.

Изобретение относится к машинам непрерывного транспорта сыпучих материалов, в частности к устройствам для улавливания тягового органа элеватора при его обрыве.

Наиболее близким по технической сущности и достигаемому эффекту является устройство для улавливания тягового органа элеватора при его обрыве [SU 581045 А1, кл. B65G 43/06, опубл. 28.11.1977, фиг.1-3, 3 стр.], включающее параллельные двухплечие рычаги, закрепленные с возможностью качания на оси, смонтированной на раме между рабочей и холостой ветвями элеватора, и упоры, ограничивающие поворот рычагов при обрыве тягового органа, на концах двухплечих рычагов установлены рамки, охватывающие ветви ленты.

Недостатком такого устройства является повышенное истирание тягового органа (ленты) при его колебании во время движения.

Технической задачей изобретения является увеличение срока службы тягового органа за счет снижения интенсивности истирания края ленты.

Техническая задача достигается тем, что в устройстве для улавливания тягового органа элеватора при его обрыве, включающее параллельные двуплечие рычаги, закрепленные с возможностью качания на оси, смонтированной на раме между рабочей и холостой ветвями элеватора, упоры, ограничивающие поворот рычагов при обрыве тягового органа, на концах двухплечих рычагов установлены рамки с захватами охватывающие ветви тягового органа, новым является то, что на концах захватов установлены салазки для скольжения по ним тягового органа при нормальной работе элеватора.

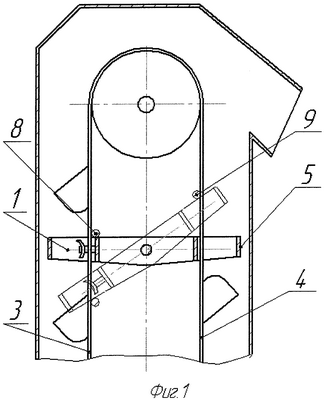

Технический результат заключается в увеличении срока службы тягового органа за счет снижения интенсивности истирания края ленты. На фиг.1 изображен элеватор с устройством для улавливания ленты, общий вид; на фиг.2 – то же, вид сбоку; на фиг.3 – то же, вид в плане.

Устройство для улавливания тягового органа элеватора при его обрыве состоит из двух параллельных двухплечих рычагов 1, закрепленных с возможностью качания на оси 2, смонтированной на раме между рабочей 3 и холостой 4 ветвями ленты. На концах двухплечих рычагов 1 установлены рамки 5, охватывающие ветви ленты. На рамках 5 установлены захваты 6 с салазками 7 для подхвата ленты при ее обрыве. На раме элеватора закреплены упоры 8 и 9, ограничивающие поворот рычагов 1 с рамками 5.

Предложенное устройство для улавливания тягового органа элеватора при его обрыве работает следующим образом.

При нормальной работе элеватора двухплечие рычаги 1 с рамками 5 находятся в верхнем положении на фиг.1. При этом лента с ковшами свободно проходит через рамки 5, скользя по салазкам 7. При обрыве ленты рабочая ветвь 3, падая, цепляется за захваты 6 и повисает на рамке 5, заставляя рычаги 1 повернуться до упора 9. В этом положении рычаги 1 удерживают рабочую ветвь 3 ленты от дальнейшего падения.

Предложенное устройство для улавливания тягового органа элеватора при его обрыве позволяет:

– снизить истирание края тягового органа;

– улучшить скольжение ленты;

– смягчить динамические удары ленты о захваты;

– уменьшить колебание ленты;

– увеличить срок службы тягового органа.

Формула изобретения

Устройство для улавливания тягового органа элеватора при его обрыве, включающее параллельные двуплечие рычаги, закрепленные с возможностью качания на оси, смонтированной на раме между рабочей и холостой ветвью элеватора, упоры, ограничивающие поворот рычагов при обрыве тягового органа, на концах двухплечих рычагов установлены рамки с захватами, охватывающие ветви тягового органа, отличающееся тем, что на концах захватов установлены салазки для скольжения по ним тягового органа при нормальной работе элеватора.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 01.02.2008

Извещение опубликовано: 20.11.2009 БИ: 32/2009
