Патент на изобретение №2311738

Published by on



РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2311738 (13) C1
(51) МПК

H04B10/10 (2006.01)
H04B10/12 (2006.01)
G02B6/10 (2006.01)
G02F1/015 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.11.2010 – действует

(21), (22) Заявка: 2006107797/09, 13.03.2006

(24) Дата начала отсчета срока действия патента:

13.03.2006

(46) Опубликовано: 27.11.2007

(56) Список документов, цитированных в отчете о
поиске:
RU 2239285 C1, 27.10.2004. RU 2239286 C1, 27.10.2004. US 6775480 A, 10.08.2004. US 6154297 A, 28.11.2000. US 4435850 A, 06.03.1984.

Адрес для переписки:

620027, г.Екатеринбург, НП ПП “Новация”, а/я 36, пат. пов. Г.В. Кондрашкиной, рег. № 669

(72) Автор(ы):

Старостин Александр Алексеевич (RU),
Уймин Анатолий Александрович (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью Научно-производственная фирма “Лазерные приборы” (ООО НПФ “ЛАЗЕРНЫЕ ПРИБОРЫ”) (RU)

(54) ПРИЕМОПЕРЕДАТЧИК ДЛЯ ОПТИЧЕСКОГО УСТРОЙСТВА СВЯЗИ

(57) Реферат:

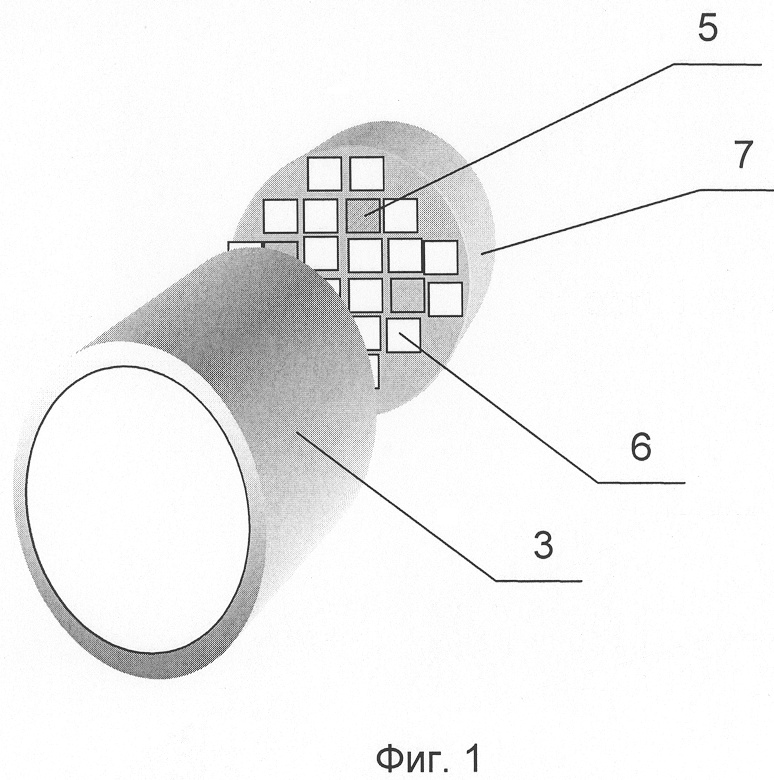

Изобретение относится к технике оптической связи, в частности к лазерным атмосферным системам передачи информации, и может быть использовано в качестве однопролетной беспроводной линии связи, например, для организации канала связи между двумя абонентами или между абонентом и станцией абонентского доступа. Технический результат заявляемого изобретения заключается в расширении динамического диапазона линии связи, в повышении надежности работы устройства за счет исключения волоконного объединителя, а также в повышении надежности, качества связи и скорости передачи информации за счет обеспечения многоволнового мультиплексирования, временного и частотного уплотнения и кодирования информации. Приемопередатчик для оптического устройства связи выполнен в виде внешнего и внутреннего блоков, которые соединены между собой волоконным световодом. Внешний блок выполнен во всепогодном исполнении и содержит фокусирующую систему, а внутренний блок выполнен для комнатных условий и в нем установлены расположенные на одной подложке вплотную друг к другу излучатели, представляющие собой лазерные диоды или светодиоды, которые образуют источник оптического излучения, и фотоэлементы, которые образуют приемник оптического излучения. Излучатели и фотоэлементы, расположенные на одной подложке вплотную друг к другу, представляют собой матрицу, состыкованную с торцом волоконного световода и соразмерную его торцу. Во внутреннем блоке расположены также электронные блоки источника и приемника оптического излучения соответственно и интерфейс. 1 з.п. ф-лы. 2 ил.
