(54) РЕЗИНОКОРДНЫЙ ПАТРУБОК
(57) Реферат:

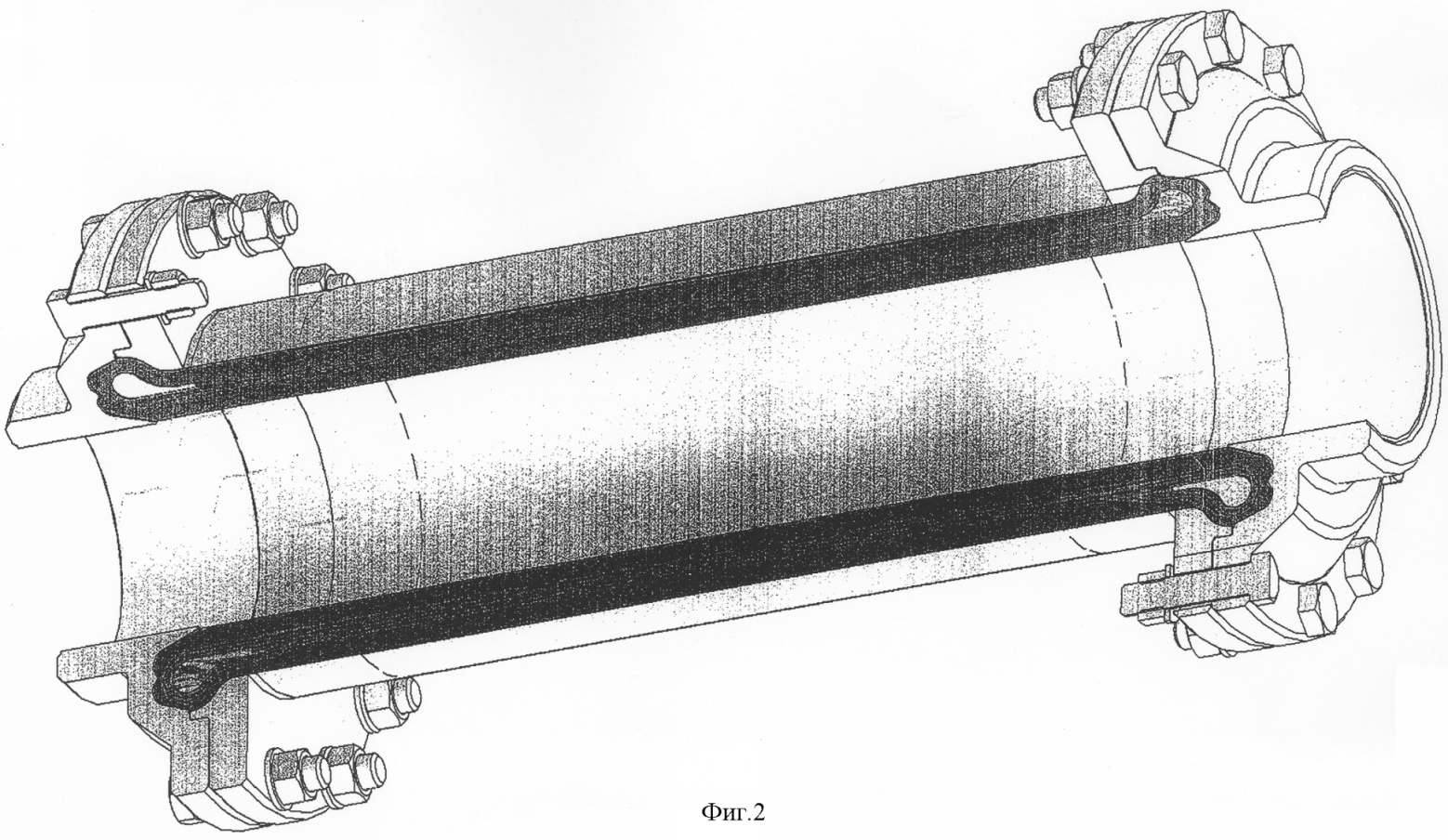

Изобретение относится к изготовлению резинокордных патрубков. Резинокордный патрубок содержит покровный и герметизирующий слои резины, армирующие слои корда, бортовые кольца и торцевые крепежный и присоединительный фланцы. Каждое бортовое кольцо выполнено торообразным и снабжено трубчатообразным выступом, конец которого расположен в отверстии крепежного фланца, при этом указанный фланец снабжен усеченной конусной поверхностью, взаимодействующей через образующий петлю концевой участок кордного каркаса с усеченной конусной поверхностью торообразного бортового кольца, обеспечивающий самозатяжку слоев кордного каркаса. Присоединительный фланец, контактирующий с герметизирующими слоями резины бортовой зоны кордного каркаса, имеет контактную зону, выполненную в виде усеченного конуса, плавно переходящего в дугообразный выступ, направленный к торообразному бортовому кольцу. Концевой участок кордного каркаса, выступающий из крепежного фланца, закреплен на внешней поверхности несущих слоев кордного каркаса. Изобретение повышает надежность изделия. 2 ил.
|
