Патент на изобретение №2311251

(54) ВАЛЬЦЕГИБОЧНЫЙ СТАНОК

(57) Реферат:

Изобретение относится к области обработки металлов давлением, в частности к устройствам для гибки при изготовлении обечаек из тонколистовой стали толщиной до 0,8 мм и длиной до 2000 мм круглого и некруглого сечения. Станок содержит полые гибочные валки, с прорезью по длине, устройство регулирования расстояния между валками, приводной механизм и устройства поджима заготовки. Упомянутые устройства расположены в полости валков. Каждое из них выполнено в виде поджимной планки и пружины. Повышается производительность и качество получаемых обечаек. 1 з.п. ф-лы, 3 ил.

Изобретение относится к области обработки тонколистовой стали и может применяться для изготовления водосточных труб, желобов, труб кабельной канализации вентиляционных систем и других целей.

Известен способ изготовления гнутых профилей, а.с. СССР №929274, Бюл. №19 от 23.05.82, авторы В.А.Новощинский и В.Н.Цимбалюк по а.с. СССР №653000 путем жесткого загиба концевых участков плоской заготовки и последующей растяжки до получения заданной конфигурации по всей длине и получение П-, Z-, О-образных и других сечений из малопластичных материалов.

Способ включает использование штамповочного и гидравлического оборудования и выполняется в несколько этапов.

Недостатки способа: сложное оборудование и технология.

Известен также способ по книге: Е.Н.Мошнин «Гибка и правка на ротационных машинах». – М.: Машиностроение, 1967.

Для получения строго цилиндрической обечайки концы листовой заготовки предварительно подгибают на другом специальном оборудовании. См. там же, стр. 68, положение валков в машине показано на рис.23. Станок состоит из корпуса, трех или четырех валков с приводным механизмом.

Недостаток устройства по книге Е.Н. Мошнина «Гибка и правка на ротационных машинах». – М.: Машиностроение, стр.68, рис.23: сложное оборудование.

Прототипом изобретения принято устройство по книге Е.Н.Мошнина «Гибка и правка на ротационных машинах». – М.: Машиностроение, 1967, стр.68, рис.23.

Устройство-станок состоит из корпуса, трех или четырех валков, механизма привода их во вращательное движение.

Недостатки прототипа: сложное устройство, возможно изготовить трубу только круглого сечения.

Задачей настоящего изобретения является упрощение устройства для изготовления обечайки круглого и некруглого сечения при помощи валков соответствующего сечения длиной до 2000 мм из листа толщиной до 0,8 мм.

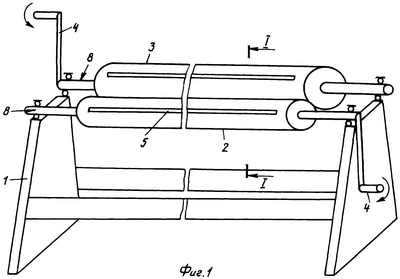

Вальцегибочный станок состоит из корпуса 1, сменной пары валков разного сечения и разных диаметров и линейных размеров 2 и 3, привода вращения валков 4. Каждый валок имеет трубчатое сечение с щелью 5 по длине рабочей части валков 2 и 3 для расположения в полой части валка поджимной планки 6 и подпружинивающего устройства 7. Для регулирования расстояния между валками 2 и 3 станок снабжен специальным устройством 8, а также приводным механизмом 4 (см. фиг.1, 2).

Загиб по двум длинным сторонам заготовки может быть выполнен на данном станке, но может быть наведен и на специальном фальцепрокатном оборудовании, а также на данном станке. На фиг.3 показана форма загибов до вальцовки заготовки и форма обечайки, после вальцегибочного станка, подготовленная для изготовления трубы.

Пример конкретного выполнения: подготовленную листовую заготовку с наведенными по двум длинным сторонам размещают между валками 2 и 3. Один из загибов вставляют в щель 5. Поджимная планка 6 при помощи пружин 7 фиксирует заготовку, а валки 2 и 3 прижимают заготовку до толщины листа специальным регулировочным устройством 8. Подготовленная заготовка без наведенных фальцев также вставляется в щель 5 одного из валков 2 или 3, поджимная планка 6 при помощи пружин 7 фиксирует заготовку, а валки 2 и 3 прижимают заготовку до толщины листа специальным регулировочным устройством 8. И в первом, и во втором случае заготовка получает кривизну, если прокрутить ее приводным механизмом 4 на длине («пи»×требуемый диаметр), изготавливаемой трубы (см. фиг.3). Освобождение подготовленной обечайки производится в обратном порядке. После извлечения заготовки из станка, в обоих случаях, длинные стороны застегиваются фальцами и герметизируются на фальцеосадочном станке.

Вальцегибочный станок обеспечивает высокую производительность и качество изготовления обечаек.

Формула изобретения

1. Вальцегибочный станок для изготовления обечаек из тонколистовой стали толщиной до 0,8 мм и длиной до 2000 мм круглого и некруглого сечения, содержащий полые гибочные валки с прорезью по длине, устройство регулирования расстояния между валками, приводной механизм и устройства поджима заготовки, каждое из которых расположено в полости упомянутых валков и выполнено в виде поджимной планки и пружины.

2. Станок по п.1, отличающийся тем, что он содержит полые гибочные валки с разными сечениями и диаметрами.

РИСУНКИ
