Патент на изобретение №2310545
|
||||||||||||||||||||||||||||||||||||||||||||
(54) МАШИНА НЕПРЕРЫВНОГО ЛИТЬЯ ЗАГОТОВОК
(57) Реферат:
Изобретение относится к металлургии стали, в частности к непрерывному литью заготовок. Машина непрерывного литья заготовок содержит промежуточный ковш с калиброванным стаканом-дозатором. На калиброванный стакан-дозатор установлена защитная цилиндрическая огнеупорная труба на расстоянии h=(0,38…0,46)d от уровня расплава в кристаллизаторе, где d – наружный диаметр стакана. Труба выполнена с косым срезом на нижнем торце под углом
Изобретение относится к металлургии стали и может быть использовано при разливке стали на машинах непрерывного литья заготовки (МНЛЗ). Известна машина непрерывного литья заготовок, содержащая промежуточный ковш и кристаллизатор снизу ковша (см. книгу В.Г.Воскобойникова и др. “Общая металлургия”, М., “Металлургия”, 1985, с.489 и рис.182). Недостатком такого устройства является относительно большое расстояние между дном промежуточного ковша и входом в кристаллизатор, что ухудшает качество получаемой заготовки из-за окисления струи разливаемой стали от ковша до кристаллизатора кислородом воздуха. Наиболее близким аналогом к заявляемому объекту является машина непрерывного литья заготовок, описанная в книге А.Н.Смирнова и др. “Процессы непрерывной разливки”, Донецк, 2002, c.57-58. Это устройство содержит промежуточный ковш и кристаллизатор и характеризуется тем, что оно содержит вертикальный цилиндрический стакан-дозатор (калиброванный стакан). Недостатком известного устройства является отсутствие защиты стали от вторичного окисления на участке промежуточный ковш-кристаллизатор, что приводит к загрязненности стали при ее разливке, следовательно, к ухудшению качества получаемой заготовки. Заплески стали на медные стенки кристаллизатора, забивка маслоподводящих каналов приводят к аварийным остановкам МНЛЗ, к уменьшению производства литой заготовки. Технической задачей настоящего изобретения является повышение качества литой заготовки за счет уменьшения загрязненности стали и снижение аварийных простоев МНЛЗ, увеличение производства литой заготовки за счет устранения забрызгивания стенок кристаллизатора и забивки маслоподводящих каналов. Для решения этой задачи в машине непрерывного литья заготовок, содержащей промежуточный ковш с калиброванным стаканом-дозатором и кристаллизатор, в отличие от ближайшего аналога, на калиброванный стакан-дозатор установлена защитная цилиндрическая огнеупорная труба на расстоянии h=(0,38…0,46)d от уровня расплава в кристаллизаторе, причем труба выполнена с косым срезом на нижнем торце под углом Сущность заявляемого технического решения заключается, во-первых, в использовании защитной цилиндрической огнеупорной трубы для защиты стали от вторичного окисления, уменьшения загрязненности стали и, во-вторых, заданная длина трубы, наличие среза под определенным углом на ее нижнем торце способствуют нормальному истечению струи стали, исключают разбрызгивание на стенки кристаллизатора. В результате этого повышается качество литой заготовки за счет уменьшения неметаллических включений с одновременным снижением аварийных простоев МНЛЗ. Предлагаемое устройство схематично показано на чертеже. Устройство содержит промежуточный ковш 1 с калиброванным стаканом-дозатором 2, кристаллизатор 3, защитную цилиндрическую огнеупорную трубу 4 с наружным диаметром d, установленную на калиброванном стакане-дозаторе 2 на расстоянии h=(0,38…0,42)d от уровня расплава в кристаллизаторе 3. На нижнем торце огнеупорной трубы 4 выполнен косой срез под углом При работе устройства сталь из промежуточного ковша 1 через калиброванный стакан-дозатор 2 поступает в защитную цилиндрическую огнеупорную трубу 4, а из трубы 4 поступает в кристаллизатор 3. Форма трубы 4, параметры среза на ее нижнем торце, а также рекомендуемое расстояние от трубы до уровня расплава в кристаллизаторе обеспечивают оптимальные условия разливки стали и отсутствие искажений геометрии струи стали на участке между промежуточным ковшом и кристаллизатором. Опытную проверку заявляемого устройства осуществляли на сортовых МНЛЗ №№1 и 2 мартеновского цеха ОАО “Магнитогорский металлургический комбинат”. В ходе опытов варьировались параметры Наилучшие результаты (минимальные производственные затраты и выход качественной заготовки в пределах 98,6…99,2%) получены при использовании на МНЛЗ предлагаемого устройства. Отклонения от заявляемых величин Так, при уменьшении или увеличении угла
Из таблицы следует, что разливка с использованием заявляемого устройства уменьшила загрязненность металла в 1,54 раза и сократила остановки агрегата. В то же время отклонения от оптимальных значений угла наклона среза на нижнем торце защитной цилиндрической огнеупорной трубы ( Таким образом, опытная проверка подтвердила приемлемость найденного технического решения для достижения поставленной цели и его преимущества перед устройством, выбранным в качестве ближайшего аналога. По данным технико-экономических исследований, проведенных в Центральной лаборатории контроля ОАО “ММК”, использование заявляемого устройства при непрерывном литье заготовок для сортовых прокатных станов позволит снизить производственные затраты не менее чем на 7% с одновременным повышением выхода качественной заготовки до 99%, что соответственно повысит прибыль от реализации готового проката.
Формула изобретения
Машина непрерывного литья заготовок, содержащая промежуточный ковш с калиброванным стаканом-дозатором и кристаллизатор, отличающаяся тем, что на калиброванный стакан-дозатор установлена защитная цилиндрическая огнеупорная труба на расстоянии h=(0,38…0,46)d, где d – наружный диаметр стакана, от уровня расплава в кристаллизаторе, причем труба выполнена с косым срезом на нижнем торце под углом

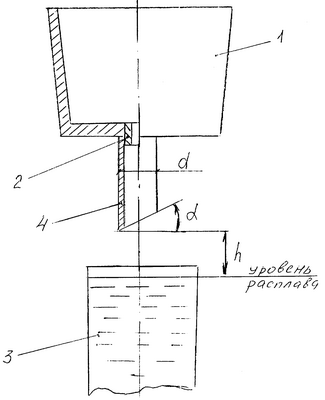

РИСУНКИ
|
||||||||||||||||||||||||||||||||||||||||||||
=43°…47° к уровню расплава в кристаллизаторе. Изобретение обеспечивает повышение качества литой заготовки за счет уменьшения загрязненности стали и снижение аварийных простоев машины. 1 табл., 1 ил.
