Патент на изобретение №2310411

(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА РОТАЦИОННОГО СМЕЩЕНИЯ ОТЛОМКОВ

(57) Реферат:

Изобретение относится к рентгенологии и к травматологии, предназначено для измерения угла ротационного смещения отломков и может быть использовано как для рентгенографии, так и для репозиции отломков. Устройство содержит кольцо с поперечными прорезями, соответствующими градусам окружности, и металлическую пластину-стрелку. Кольцо выполнено металлическим и разомкнутым. Ширина прорезей составляет не менее 0,5 мм. Использование изобретения позволяет уменьшить число рентгенологических исследований и сократить время постановки диагноза, особенно при массовом поступлении пострадавших. 4 ил.

Изобретение относится к рентгенологии и к травматологии, предназначено для измерения ротационного смещения отломков и может быть использовано как для рентгенографии, так и для репозиции отломков.

В настоящее время устройств для измерения угла ротационного смещения отломков не существует. Угол ротационного смещения отломков возможно определить при помощи рентгенографии. Если два фрагмента а и b с известными поверхностями смещены вокруг вертикальной оси «0», то смещение может быть измерено с помощью двух экспозиций, при каждой из которых центральный луч направлен по касательной к поверхности. Угол, образованный этими лучами при двух экспозициях, определяет смещение фрагментов, выраженное градусах [Holger Petterson MD, Общее руководство по радиологии: В 2 т. / Главный редактор русского издания – заслуженный деятель науки России проф. Л.С.Розенштраух. – Русское издание: РА «Спас», 1996. – T.1. – C 376-380].

Недостатком этих способов является необходимость дополнительного просвечивания поврежденной конечности, а угол ротации, определяемый таким способом, весьма не точен. Кроме того, угол наклона трубки определяет лаборант и нигде его не фиксирует, а врач-рентгенолог и травматолог не всегда присутствуют при проведении рентгенографии поврежденных конечностей, что в итоге такой способ становится не качественным и не объективным.

Задача: предложить устройство для измерения угла ротационного смещения отломков.

Технический результат: возможность определения угла ротационного смещения отломков.

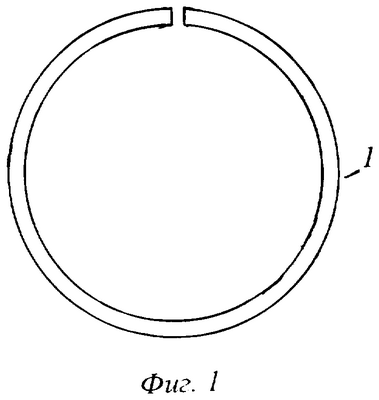

На чертеже изображено: фиг.1 – кольцо 1, вид сверху, фиг.2 – кольцо 1, вид сбоку, фиг.3 – пластина-стрелка, фиг.4.1 – укладка при проведении рентгенографии в прямой проекции конечности с устройством, фиг.4.2 – укладка при проведении рентгенографии в боковой проекции конечности с устройством.

Технический результат достигается тем, что для измерения угла ротационного смещения отломков и последующей рентгенографии и репозиции используют устройство, состоящее из металлического кольца 1 (фиг.1, 2) и металлической пластины-стрелки 2 (фиг.3). Металлическое кольцо 1 (фиг.4) накладывают на поврежденную конечность при проведении рентгенографии в стандартных проекциях следующим образом: металлическое кольцо 1 (фиг.4.1) – на проксимальный отдел поврежденной конечности, а металлическую пластину-стрелку 2 (фиг.4.2) – на дистальный отдел поврежденной конечности, причем металлическую пластину-стрелку 2 (фиг.4.1) накладывают на одноименную поверхность ротированной кости. Металлическое кольцо 1 (фиг.2) представляет собой пластину со сквозными поперечными прорезями 3 (фиг.2), соответствующим градусам окружности, одна прорезь – один градус, прорези нанесены от 0 до 360 градусов с обеих сторон и в обратном направлении на ширину не более 1/3 с каждой стороны и пронумерованы с десятичным интервалом (фиг.2). Прорези и нумерация необходимы для визуализации градации на рентгеновских снимках. Металлическое кольцо 1 (фиг.1) разомкнуто.

Устройство используют следующим образом: металлическое кольцо 1 (фиг.1) разгибают, надевают на проксимальный отдел поврежденной конечности (фиг.4.1; 4.2), затем сгибают металлическое кольцо 1, фиксируя на конечности. Нулевую отметку устанавливают на доступной и наиболее значимой поверхности, например на передний край большеберцовой кости. Металлическую пластину-стрелку 2 накладывают на одноименную поверхность ротированной дистальной части кости и фиксируют любым доступным способом, например пластырем. Затем проводят рентгенографию в стандартных проекциях. На полученных рентгенограммах металлическая пластина-стрелка будет указывать на угол ротационного смещения отломков. При репозиции отломков также необходимо совместить «нулевую» отметку и стрелку.

Диаметр металлического кольца 1 равен необходимой толщине конечности, т.е. кольца могут быть изготовлены различных размеров – для детей, подростков, взрослых и очень крупных людей. Кольца изготавливают из металла, т.к. прорези должны быть видны на рентгенограмме.

Металлическое кольцо 1. Количество металлических пластин-стрелок не менее 1.

Пример конкретного выполнения:

диаметр металлического кольца – 120 мм

ширина пластины кольца – 20 мм

толщина пластины – 2 мм

длина прорези – 3 и 5 мм

ширина прорези – 0,5 мм

ширина пластины-стрелки 3 мм

толщина пластины-стрелки – 2 мм

длина пластины-стрелки – 20 мм

Преимуществами предлагаемого устройства являются:

– снижение количества дополнительных рентгенологических исследований и укладок, т.к. пластина-стрелка указывает на угол ротации периферического отломка;

– удобство и простота в эксплуатации;

– нет потребности в черчении громоздких схем и проведении дополнительных расчетов;

– сокращается время точной постановки диагноза, особенно при массовом поступлении пострадавших;

– повышение качества рентгенологических исследований;

– возможность объективно и наглядно определять угол ротационного смещения отломков;

– уменьшается время проведения репозиции отломков, т.к. виден угол ротации;

– снижение количества осложнений, например неправильных репозиций и сращений в силу визуализации угла ротации периферического отломка;

– обеспечивает надежное удержание отломков костей в заданном положении из-за того, что отломки точно репонируются своими поверхностями.

Формула изобретения

Устройство для измерения угла ротационного смещения отломков при рентгенографии, состоящее из кольца с поперечными прорезями, соответствующим градусам окружности, отличающееся тем, что оно дополнительно включает металлическую пластину-стрелку, а кольцо выполнено металлическим и разомкнутым, со сквозными прорезями, ширина которых составляет не менее 0,5 мм.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 17.05.2008

Извещение опубликовано: 10.06.2010 БИ: 16/2010
