Патент на изобретение №2309714

(54) ЗАЩИТНАЯ МАСКА СВАРЩИКА

(57) Реферат:

Изобретение относится к средствам защиты глаз и лица и может быть использовано при сварочных работах. Защитная маска состоит из лицевого щитка со смотровым окном, шарнирно закрепленного на оголовнике, и рамки со светофильтром. Дополнительно маска снабжена козырьком с боковыми направляющими пазами, планкой для шарнирного крепления и фиксации рамки со светофильтром и фиксатором козырька. Козырек шарнирно закреплен на лицевом щитке над смотровым окном. Планка установлена с возможностью перемещения ее по пазам вдоль козырька для закрепления ее на заданном расстоянии. Изобретение позволяет повысить удобство при эксплуатации и упростить конструкцию. 1 з.п. ф-лы, 8 ил.

Изобретение относится к средствам защиты глаз и лица и может быть использовано при сварочных работах.

Известна защитная маска сварщика, в которой светофильтр размещен в поворотной рамке, подвешенной на петлях под смотровым окном. К нижней стороне рамки прикреплен рычаг, а по бокам она связана пружинами с жестким корпусом маски (см. а.с. SU №1830252, МПК⁷ A61F 9/06, опубл. 30.07.93 г.).

Недостатками данной защитной маски является неудобство пользования ею, т.к. в момент сварки, чтобы закрыть смотровое окно светофильтром сварщик обязан наклонить голову, упереть рычаг поворотной рамки в грудь, вывести рамку из нейтрального положения, при этом пружины разворачивают рамку на 180° и смотровое окно захлопывается, в случае, если сварка прервалась, сварщик должен открыть смотровое окно рукой.

Наиболее близким к заявленному техническому решению является маска для сварщика, состоящая из лицевого щитка со смотровым окном, шарнирно закрепленного на оголовнике, и рамки со светофильтром (см. а.с. SU №388747, МПК⁷ А61F 9/06, опубл. 05.07.1973 г.).

Основным недостатком прототипа является неудобство использования маски, сложность и громоздкость конструкции.

Задачей предлагаемого технического решения является упрощение конструкции маски и повышение удобства при эксплуатации.

Решение технической задачи достигается тем, что известная защитная маска сварщика, состоящая из лицевого щитка со смотровым окном, шарнирно закрепленного на оголовнике, и рамки со светофильтром, согласно изобретению она дополнительно снабжена козырьком с боковыми направляющими пазами, который шарнирно закреплен на лицевом щитке над смотровым окном, планкой для шарнирного крепления и фиксации рамки со светофильтром и фиксатором козырька, при этом планка установлена с возможностью перемещения ее по пазам вдоль козырька для закрепления ее на заданном расстоянии.

Смотровое окно закрыто, например прозрачным стеклом.

Данная защитная маска позволит повысить удобство при эксплуатации и упростить конструкцию.

Сущность изобретения поясняется чертежами, где: на фиг.1 – общий вид маски; на фиг.2 – вид сбоку перед сваркой; на фиг.3 – вид сбоку в момент сварки; на фиг.4 – вид сбоку при поднятом светофильтре; на фиг.5 – вид сбоку при сложенном козырьке со светофильтром; на фиг.6 – общий вид козырька; на фиг.7 – конструкция планки для шарнирного крепления рамки; на фиг.8 – рамка со светофильтром и элементами фиксации.

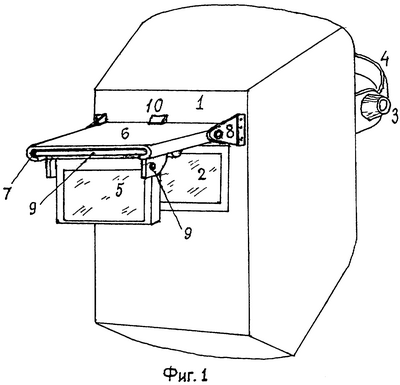

Защитная маска сварщика (см. фиг.1) состоит из лицевого щитка 1 со смотровым окном 2, закрепленного шарниром 3 на оголовнике 4, рамки со светофильтром 5, козырька 6 с боковыми направляющими пазами 7, установленного шарнирно на петлях 8 на лицевом щитке над смотровым окном, и планки 9 для шарнирного крепления и фиксации рамки со светофильтром 5, установленной с возможностью передвижения по пазам вдоль козырька 6.

Козырек 6 фиксируют в перпендикулярном положении над смотровым окном 2 к плоскости лицевого щитка 1 при помощи фиксатора 10.

На концах планка 9 (см. фиг.7) снабжена выступами 11 для перемещения вдоль пазов 7 козырька 6. В планке 9 выполнены отгибы с отверстиями 12 и выемки 13 для шарнирного крепления и фиксации рамки со светофильтром 5 в перпендикулярном и параллельном положениях по отношению к плоскости смотрового окна 2. Планка 9 снабжена двумя стопорными болтами 14 для фиксации ее на козырьке 6.

Рамка со светофильтром 2 (см. фиг.8) на верхней стороне имеет ушки с отверстиями 15 для шарнирного крепления с планкой 9, гнезда 16 для размещения фиксаторов 17 и пружину 18. Смотровое окно 2 закрыто прозрачным материалом, например стеклом.

Устройство работает следующим образом.

Сварщик устанавливает оголовник по размеру своей головы, фиксирует козырек 6 фиксатором 10 в перпендикулярном положении к плоскости лицевого щитка 1, а рамку со светофильтром 5 устанавливает параллельно плоскости смотрового окна 2. Затем освобождает стопорные винты 14 планки 9, надевает маску и отодвигает планку 9 с подвешенной рамкой со светофильтром 5 от смотрового окна 2 на такое расстояние, чтобы можно было через нижнюю часть окна под отодвинутым светофильтром 5 свободно видеть место сварки и подносимый к нему электрод (см. фиг.2). Закрепляют в таком положении планку 9 на козырьке 6 стопорными болтами 14. После этого маска готова к работе. Сварщик, поднятием головы, перемещает козырек 6 со светофильтром 5 вверх и видит место сварки под светофильтром 5, подносит электрод, немного наклоняет голову, козырек 6 опускает светофильтр 5 на уровень смотрового окна 2 (см. фиг.3), и производит сварку. Если сварка прервалась, сварщик поднятием головы, снова видит место сварки, подносит электрод, наклоняет голову и снова производит сварку.

При замене электрода сварщик отводит рамку со светофильтром 5 вперед, повернув ее на 90° (см. фиг.4), фиксирует в таком положении фиксаторами 17 при входе их в выемки 13, а после замены электрода – снова опускает ее в прежнее положение и приступает к дальнейшей сварке.

Окончив работу, маску складывают, она становится компактной для хранения (см. фиг.5).

Использование предлагаемой защитной маски позволит по сравнению с прототипом повысить удобство при эксплуатации и упростить конструкцию.

Формула изобретения

1. Защитная маска сварщика, состоящая из лицевого щитка со смотровым окном, шарнирно закрепленного на оголовнике, и рамки со светофильтром, отличающаяся тем, что она дополнительно снабжена козырьком с боковыми направляющими пазами, который шарнирно закреплен на лицевом щитке над смотровым окном, планкой для шарнирного крепления и фиксации рамки со светофильтром и фиксатором козырька, при этом планка установлена с возможностью перемещения ее по пазам вдоль козырька для закрепления ее на заданном расстоянии.

2. Защитная маска по п.1, отличающаяся тем, что смотровое окно закрыто, например, прозрачным стеклом.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.04.2008

Извещение опубликовано: 27.12.2009 БИ: 36/2009
