Патент на изобретение №2309440
|
||||||||||||||||||||||||||
(54) ОЧКИ, В ЧАСТНОСТИ РАБОЧИЕ ЗАЩИТНЫЕ ОЧКИ
(57) Реферат:
Изобретение относится к области офтальмологии, в частности к защитным рабочим очкам с мягкими элементами в зоне их контакта с носом и/или ушами пользователя, и направлено на обеспечение надежного и устойчивого прилегания очков к контактным поверхностям. Этот результат обеспечивается за счет того, что очки включают пористые выпуклые прокладки, выполненные из мягкого полимерного материала, нанесенные через выемки в удлинениях носовой перемычки, выполненной из твердого материала. При этом согласно изобретению пористые выпуклые выступы выполнены в виде нескольких параллельных реброобразных выступов, разделенных между собой выемками или продольными пазами с возможностью их вхождения в соответствующую выемку при возникновении усилия. Кроме того, все пористые выступы ориентированы по направлению к выемке, и каждый реброобразный выступ сформирован параллельно направлению выемки, а относительно твердый полимерный материал представляет собой поликарбонат (PC) или сополимер поликарбоната. 2 з.п. ф-лы, 4 ил.
Подобные очки известны из описания ЕР 0529202 В1. На практике эта конструкция подтвердила свою надежность и значительно улучшила комфортность ношения очков. Исходя из этого задачей настоящего изобретения явилось дальнейшее улучшение удобства ношения очков и их надежного и устойчивого положения при ношении. В соответствии с изобретением поставленная задача решается за счет того, что пористые выступы выполнены в виде множества взаимно параллельных и раздельно проходящих реброобразных выступов, разделенных между собой выемками или продольными пазами с возможностью их вхождения в соответствующую выемку при возникновении усилия. При этом, в частности, предусмотрено, что все пористые выступы ориентированы в направлении выемки, а каждый реброобразный выступ ориентирован параллельно направлению выемки. Обычные пористые выступы, с одной стороны имея гладкую поверхность, не способны обеспечить максимальную устойчивость против соскальзывания очков, с другой же стороны выступы придают поверхности некоторую жесткость. Предлагаемые же настоящим изобретением реброобразные выступы, напротив, гарантируют устойчивость против соскальзывания очков, обеспечивая одновременно внутреннюю гибкость и создавая высокую степень комфортности ношения очков. Предпочтительно, чтобы относительно мягкий полимерный материал был ТРЕ, а в качестве относительно твердого полимерного материала следует использовать поликарбонат (PC) или сополимер поликарбоната. Ниже изобретение поясняется на предпочтительном примере исполнения с приложением соответствующих чертежей, на которых изображены: Фиг.1 – очки в соответствии с изобретением, вид спереди, в аксонометрии; Фиг.2 – очки в соответствии с изобретением, вид сзади, в аксонометрии; Фиг.3 – защитные рабочие очки, вид сверху; Фиг.4 – сечение носовой перемычки очков. Изображенные на чертеже защитные рабочие очки 1 включают стекло 2, состоящее из двух половин 3 стекла, прикрепленных к верхней части оправы 4. К боковым концам 5 верхней части оправы через шарнир 6 прикреплена дужка 7, которая благодаря наличию узла продольной регулировки 8 может регулироваться в продольном направлении. Это решение подробно описано в ЕР 0878728 А1. В единое целое с верхней частью оправы соединены носовая перемычка 9 и прилегающие к носу поверхности 10. Эти прилегающие к носу поверхности 10 образованы удлинениями 11 носовой перемычки оправы, выполненной из относительно твердого материала с выемкой 12, через которую нанесен впрыскиванием относительно мягкий полимерный материал по огибающей (описанной) кривой 13, причем с выполнением не уже известных полусферических выступов, а нескольких взаимно параллельных реброобразных выступов 14, разделенных между собой выемками или продольными пазами 15. Благодаря такой конструкции достигается положение, когда при возникновении усилия в направлении, указанном стрелкой 16, прилегающие к крыльям носа реброобразные выступы 14 могут входить в выемку 12 в направлении, указанном стрелкой 17, и при этом каждое из ребер имеет определенную свободу движения в сторону, указанную стрелкой 18, обеспечивая, таким образом, высокую степень эластичности и податливости, а следовательно, и особую комфортность ношения, причем одновременно подобная реброобразная конфигурация выступов противодействует соскальзыванию очков. В предложенном примере более подробно описана реброобразная конфигурация исполнения выступов вместе с зоной прилегания. Аналогичным образом подобная конструкция может быть использована и для других элементов очков, например для концов дужек.
Формула изобретения
1. Очки, с мягкими контактными поверхностями в зоне их контакта с носом и/или с ушами, включающие пористые выпуклые выступы, выполненные из мягкого полимерного материала, нанесенные через выемки в удлинениях носовой перемычки, выполненной из твердого материала, отличающиеся тем, что пористые выпуклые выступы выполнены в виде нескольких параллельных реброобразных выступов, разделенных между собой выемками или продольными пазами с возможностью их вхождения в соответствующую выемку при возникновении усилия. 2. Очки по п.1, отличающиеся тем, что все пористые выступы ориентированы по направлению к выемке, и каждый реброобразный выступ сформирован параллельно направлению выемки. 3. Очки по п.1, отличающиеся тем, что относительно твердый полимерный материал представляет собой поликарбонат (PC) или сополимер поликарбоната.

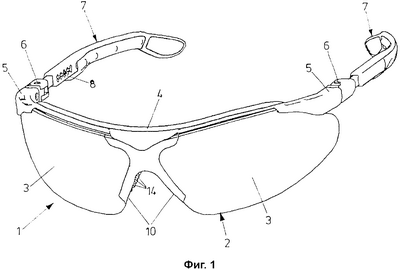

РИСУНКИ
|
||||||||||||||||||||||||||
