Патент на изобретение №2309383

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ВЕСА ЕДИНИЧНОГО ИЗМЕРЕННОГО ПРЕВЫШЕНИЯ ТРИГОНОМЕТРИЧЕСКИМ НИВЕЛИРОВАНИЕМ

(57) Реферат:

Изобретение относится к геодезической измерительной технике и может быть использовано при производстве геодезических работ для оценки с высокой степенью объективности и достоверности единичных результатов измеренного превышения непосредственно в полевых условиях. Сущность: способ предусматривает проведение дополнительных измерений по контрольным маркам миры с двумя вертикальными марками в виде отражателей, размещенных друг относительно друга на фиксированном расстоянии h_миры. Для этого нижний отражатель совмещают с визирной целью, измеряют превышения h₁, h₂ контрольных марок и вычисляют расстояние h_практ. О весе единичного измеренного превышения Е_h судят по отношению абсолютного значения разности _h величины фиксированного h_миры и вычисленного h_практ расстояний к теоретической точности измеренного превышения t, рассчитываемой как функция измеренных величин (параметров миры). Оценивают вес измеренного превышения по численному значению, рассчитанному по формуле Е_h=(1+_h/t)^-1. Для производства линейно-угловых измерений может быть использован электронный тахеометр. Технический результат: повышение объективности и достоверности результатов измерения. 1 з.п. ф-лы, 1 ил., 1 табл.

Изобретение относится к геодезической измерительной технике и может быть использовано при производстве геодезических работ для оценки единичных результатов измеренного превышения непосредственно в полевых условиях.

Известен способ определения веса единичного измеренного превышения тригонометрическим нивелированием в системе в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительного измерения по шкале миры, фиксирующей изменение геометрических размеров раздельно визируемых объектов с изменением длины визирного луча при наблюдении в оптимальных условиях при максимальной разрешающей способности вооруженного глаза наблюдателя, и расчет численного значения как отношение R_н/R_o, где R_н – длина визирного луча до визирной цели; R_o – результат дополнительного измерения (описание RU 2234061, МПК⁷ G01С 15/06, 2003.03.31).

Дополнительные измерения, проводимые в известном способе, для получения результатов сравнения и выбор критерия в расчетах численного значения веса единичного измерения не позволяют оценить текущее состояние всех компонентов линейно-угловых измерений тригонометрического нивелирования, влияющих на равноточность единичных измерений, в том числе физиологическое состояние наблюдателя, техническое состояние геодезического прибора, состояние среды, в которой проходит визирный луч, и прочее. Это снижает точность оценки доверия к единичным результатам измеренных превышений.

Задача изобретения – усовершенствование способа определения веса единичного измеренного превышения тригонометрическим нивелированием.

Технический результат от использования способа – повышение объективности и достоверности результатов оценки.

Технический результат достигается тем, что в способе определения веса единичного измеренного превышения тригонометрическим нивелированием, предусматривающим проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, для измерений используют миру с двумя вертикальными марками в виде отражателей, нижнюю из которых совмещают с визирной целью и измеряют превышения h₁, h₂ контрольных марок миры с последующим вычислением расстояния h_практ между их центрами, а численное значение веса Е_h рассчитывают по зависимости: Е_h=(1+_h/t)^-1, где _h=|h_миры-h_практ|, м; h_практ=|h₁-h₂|, h_миры – величина фиксированного расстояния между контрольными марками миры, t – теоретическая точность измеренного превышения, м.

В качестве прибора может быть использован электронный тахеометр.

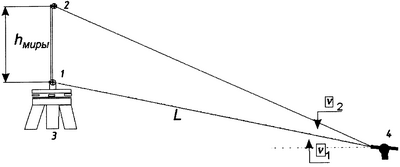

На чертеже схематично изображены мира с контрольными марками 1, 2 в виде отражателей, установленных на геодезическом штативе 3 на фиксированном расстоянии h_миры друг относительно друга, параметры линейно-угловых измерений и прибор 4 для их производства.

Для осуществления способа контрольную марку 1 миры совмещают с визирной целью (не показана) и нивелированием измеряют превышения h₁, h₂ контрольных марок 1, 2, используя тригонометрический способ, основанный на определении превышения по известной формуле h=stg+i-v [1].

По найденным значениям вычисляют расстояние между центрами марок h_практ=|h₁-h₂|. О весе единичного измеренного превышения E_h судят по отношению абсолютного значения разности _h величины фиксированного h_миры и вычисленного h_практ расстояний к теоретической точности измеренного превышения t, рассчитываемой как функция измеренных величин (параметров миры). Используют для производства линейно-угловых измерений, например, электронный тахеометр, принципиальной особенностью которого является совмещение электронного способа определения расстояний и углов.

По численному значению Е_h=(1+_h/t)^-1 оценивают вес измеренного превышения.

В таблице ниже приведен пример расчета единичного веса превышений, измеренных с помощью электронного тахеометра 2ТА-5 с точность измерения расстояния m_s=0.007+0.004 S (км) и эталонной мирой с вертикальным базисом h_миры=0.2530 м.

Номер измерения	Расстояние до визирной цели, м	Измеренное превышение, м	hпракт, м	hмиры, м	t, м	h, м	Еh
1	136,482	-4,711	0,267	0,253	8	0,014	0,33
2	138,338	0,385	0,228	0,253	8	0,025	0,22
3	142,333	1,531	0,264	0,253	8	0,011	0,39
4	145,047	-4,986	0,231	0,253	8	0,022	0,24
5	161,890	0,643	0,251	0,253	8	0,002	0,75
6	168,342	3,624	0,242	0,253	8	0,011	0,38
7	177,485	1,288	0,230	0,253	8	0,023	0,23
8	281,529	-2,688	0,266	0,253	8	0,013	0,35
9	283,539	1,561	0,266	0,253	8	0,013	0,34
10	287,379	3,897	0,274	0,253	8	0,021	0,25
11	298,372	1,662	0,239	0,253	8	0,014	0,34
12	306,680	-2,846	0,239	0,253	8	0,014	0,33
13	315,823	2,911	0,274	0,253	8	0,021	0,25
14	319,817	-0,234	0,263	0,253	8	0,010	0,40
15	423,861	2,643	0,250	0,253	9	0,003	0,71
16	443,419	1,959	0,257	0,253	9	0,004	0,65
17	451,881	-2,771	0,268	0,253	9	0,015	0,32

Формула изобретения

1. Способ определения веса единичного измеренного превышения тригонометрическим нивелированием, предусматривающий проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, отличающийся тем, что для измерений используют миру с двумя вертикальными марками в виде отражателей, нижнюю из которых совмещают с визирной целью, и измеряют превышения h₁, h₂ контрольных марок миры с последующим вычислением расстояния h_практ между их центрами, а численное значение веса Е_h рассчитывают по зависимости

E_h=(1+_h/t)^-1,

где _h=|h_миры-h_практ|, м;

h_практ=|h₁-h₂|, м;

h_миры – величина фиксированного расстояния между контрольными марками миры, м;

t – теоретическая точность измеренного превышения, м.

2. Способ по п.1, отличающийся тем, что в качестве прибора используют электронный тахеометр.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.06.2008

Извещение опубликовано: 20.03.2010 БИ: 08/2010
