(21), (22) Заявка: 2006122386/28, 22.06.2006
(24) Дата начала отсчета срока действия патента:
22.06.2006
(46) Опубликовано: 27.10.2007
(56) Список документов, цитированных в отчете о
поиске:
RU 2234061 С1, 10.08.2004. RU 2174672 C2, 10.10.2001. SU 1820213 А1, 07.06.1993. SU 983459 А1, 23.12.1982. JP 11304467 А, 05.11.1999. US 3973327 А, 10.08.1976.
Адрес для переписки:
394087, г.Воронеж, ул. Мичурина, 1, ВГАУ им. К.Д. Глинки, НИЧ, руководителю патентной группы Л.В. Балбековой
|
(72) Автор(ы):
Веселов Вадим Владимирович (RU),
Чучукин Николай Анатольевич (RU),
Тепловодский Павел Евгеньевич (RU)
(73) Патентообладатель(и):
Федеральное государственное образовательное учреждение высшего профессионального образования “Воронежский государственный аграрный университет имени К.Д. Глинки” (ФГОУ ВПО ВГАУ им. К.Д. Глинки) (RU)
|
(54) СПОСОБ ОПРЕДЕЛЕНИЯ ВЕСА ЕДИНИЧНОГО УГЛОВОГО ИЗМЕРЕНИЯ (ВАРИАНТЫ)
(57) Реферат:
Изобретения относятся к геодезической измерительной технике и могут быть использованы для оценки непосредственно в полевых условиях с высокой степенью объективности и достоверности результатов единичных угловых измерений на расстоянии более 1353 метров. Сущность: способ определения веса единичного углового измерения предусматривает проведение дополнительных измерений по контрольным маркам миры с тремя горизонтальными марками в виде отражателей. Центральную марку совмещают с визирной целью и измеряют углы  1, 2 между ней и крайними марками. О весе Е измерения одного направления судят по отношению абсолютного значения разности  =|1–2| к теоретической точности измерения угла t. Численное значение рассчитывают по формуле E=(1+/t)-1. По второму варианту определяют угол практ крайними контрольными марками и расстояние L до центральной марки. О весе Е измерения одного направления судят по отношению абсолютного значения разности измеренного значения угла практ и его теоретического значения миры, рассчитанного по формуле
=|практ–миры|,
к теоретической точности измерения угла t, рассчитанной как функция измеренных величин. Численное значение веса вычисляют по формуле Е=(1+/t)-1. Технический результат: расширение области применения и повышение объективности и достоверности результатов. 2 н. и 1 з.п. ф-лы, 1 ил., 2 табл.
Изобретение относится к геодезической измерительной технике и может быть использовано для оценки единичных результатов угловых измерений при производстве геодезических работ непосредственно в полевых условиях.
Известен способ определения веса единичного геодезического измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительного измерения по шкале миры, фиксирующей изменение геометрических размеров раздельно визируемых объектов с изменением длины визирного луча при наблюдении в оптимальных условиях при максимальной разрешающей способности вооруженного глаза наблюдателя, и расчет численного значения как отношение Rн/Ro, где Rн – длина визирного луча до визирной цели; Ro – результат дополнительного измерения (описание RU 2234061, МПК7 G01С 15/06, 2003.03.31).
Известный способ может быть использован только при производстве высокоточного нивелирования, что ограничивает область его применения.
Средства, используемые в известном способе, для получения результатов сравнения и выбор критерия в расчетах численного значения веса единичного измерения не позволяют оценить текущее состояние всех компонентов основного углового измерения, влияющих на равноточность единичных измерений, в том числе, физиологическое состояние наблюдателя, техническое состояние геодезического прибора, состояние среды, в которой проходит визирный луч и прочее. Это снижает точность оценки доверия к единичным результатам угловых измерений.
Задача изобретения – разработка универсального способа определения веса единичного углового измерения.
Технический результат от использования способа – расширение области применения и повышение объективности и достоверности результатов.
Технический результат достигается тем, что в способе определения веса единичного углового измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающем проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, для измерений используют миру с тремя горизонтальными равноудаленными марками в виде отражателей, среднюю из которых совмещают с визирной целью, и считывают отсчеты по горизонтальному кругу, измеряя углы между крайними и средней марками, а о единичном весе Ео углового измерения судят по абсолютному значению разности измеренных углов , рассчитывая его численное значение по зависимости:
 , где
1, 2 – правый и левый углы между крайними и средней контрольными марками миры, сек;
t – теоретическая точность измерения угла, рассчитанная как функция измеренных величин, сек.
По второму варианту в способе определения веса единичного углового измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающем проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, для измерений используют миру с тремя горизонтальными марками в виде отражателей, центральную из которых совмещают с визирной целью, и измеряют угол практ между крайними марками и длину визирного луча L до центральной марки, а о единичном весе Е углового измерения судят по абсолютному значению разности измеренного значения угла практ и его теоретического значения миры, рассчитывая его численное значение по зависимости: Е=(1+/t)-1, где
=|практ–миры|, сек;
 , сек;
t – теоретическая точность измерения угла, сек.

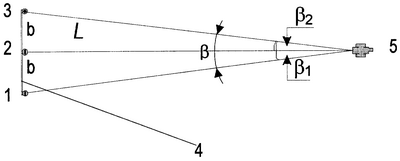

В качестве прибора для проведения угловых измерений может быть использован теодолит. На чертеже изображена (вид сверху) мира с контрольными марками и схема дополнительных измерений.
Мира включает контрольные марки 1, 2, 3 в виде отражателей, установленные на горизонтальной штанге 4 с размещением крайних 1, 3 относительно средней 2 на равных фиксированных расстояниях b=b1=b2.
Для осуществления способа центральную контрольную марку 2 совмещают с визирной целью (не показана) и на расстоянии L непосредственными полевыми измерениями теодолитом 5 при считывании отсчетов по горизонтальному кругу между центральной 2 и крайними 1,3 марками определяют углы соответственно левый 1 и правый 2.
О весе Е измерения одного направления судят по отношению абсолютного значения разности углов 1 и 2, =|1–2| к t теоретической точности измерения угла, рассчитанной как функция измеренных величин. Численное значение веса вычисляют по формуле E=(1+/t)-1.
В таблице 1 приведен пример расчета веса единичного направления при использовании теодолита типа Т2 по двум углам эталонной миры с горизонтальным базисом b=1.6020 м.
| Таблица 1 |
| Расстояние (L), м |
1 |
2 |
, сек |
t, сек |
Е |
| мин. |
сек. |
мин. |
сек. |
| 136,4820 |
10 |
12 |
09 |
57 |
15 |
5,14 |
0,12 |
| 138,3380 |
10 |
06 |
09 |
47 |
19 |
5,01 |
0,10 |
| 142,3320 |
09 |
43 |
09 |
36 |
7 |
4,74 |
0,22 |
| 145,0470 |
09 |
35 |
09 |
23 |
12 |
4,57 |
0,14 |
| 161,8900 |
08 |
34 |
08 |
25 |
9 |
3,70 |
0,18 |
| 168,3420 |
08 |
19 |
08 |
01 |
18 |
3,43 |
0,10 |
| 177,4850 |
07 |
46 |
07 |
44 |
2 |
3,10 |
0,50 |
| 281,5290 |
04 |
59 |
04 |
47 |
12 |
1,30 |
0.14 |
| 283,5390 |
04 |
59 |
04 |
43 |
16 |
1,28 |
0,11 |
| 287,3790 |
04 |
54 |
04 |
40 |
14 |
1,25 |
0,13 |
| 298,3720 |
04 |
42 |
04 |
32 |
10 |
1,17 |
0,17 |
| 306,6800 |
04 |
36 |
04 |
22 |
14 |
1,11 |
0,13 |
| 315,8230 |
04 |
23 |
04 |
20 |
3 |
1,05 |
0,40 |
| 319,8170 |
04 |
23 |
04 |
13 |
10 |
1,03 |
0,17 |
| 423,8610 |
03 |
21 |
03 |
09 |
12 |
0,61 |
0,14 |
| 443,4190 |
03 |
10 |
03 |
02 |
8 |
0,57 |
0,20 |
| 451,8810 |
03 |
04 |
03 |
01 |
3 |
0,55 |
0,40 |
| 458,1550 |
03 |
04 |
02 |
57 |
7 |
0,53 |
0,22 |
| 464,8640 |
03 |
04 |
02 |
51 |
13 |
0,52 |
0,13 |
| 484,1650 |
02 |
57 |
02 |
44 |
13 |
0,48 |
0,13 |
| 585,7510 |
02 |
23 |
02 |
19 |
4 |
0,35 |
0,33 |
| 590,2190 |
02 |
22 |
02 |
17 |
5 |
0,34 |
0,29 |
| 601,3460 |
02 |
21 |
02 |
13 |
8 |
0,33 |
0,20 |
| 603,2020 |
02 |
19 |
02 |
14 |
5 |
0,33 |
0,29 |
| 626,4970 |
02 |
12 |
02 |
11 |
1 |
0,31 |
0,67 |
| 739,6840 |
01 |
54 |
01 |
49 |
5 |
0,23 |
0,29 |
| 763,2360 |
01 |
54 |
01 |
42 |
12 |
0,22 |
0,14 |
| 767,7040 |
01 |
57 |
01 |
38 |
19 |
0,22 |
0,10 |
| 771,5440 |
01 |
55 |
01 |
39 |
16 |
0,21 |
0,11 |
| 901,5740 |
01 |
35 |
01 |
28 |
7 |
0,17 |
0,22 |
| 908,0250 |
01 |
38 |
01 |
24 |
14 |
0,16 |
0,13 |
| 910,0360 |
01 |
39 |
01 |
22 |
17 |
0,16 |
0,11 |
| 1055,0830 |
01 |
25 |
01 |
12 |
13 |
0,13 |
0,13 |
| 1069,9160 |
01 |
18 |
01 |
18 |
0 |
0,12 |
1,00 |
| 1191,5650 |
01 |
14 |
01 |
04 |
10 |
0,11 |
0,17 |
| 1353,4550 |
01 |
09 |
00 |
53 |
16 |
0,09 |
0,11 |
По второму варианту для осуществления способа центральную контрольную марку 2 совмещают с визирной целью (не показана) и непосредственными полевыми измерениями определяют угол практ крайними 1, 3 контрольными марками и расстояние L до центральной марки 2. О весе Е измерения одного направления судят по отношению абсолютного значения разности измеренного значения угла практ и его теоретического значения миры, рассчитанного по формуле , =|практ–миры| к теоретической точности измерения угла t, рассчитанной как функция измеренных величин. Численное значение веса вычисляют по формуле Е=(1+/1)-1.
В таблице 2 приведен пример расчета веса единичного направления при использовании теодолита типа Т2 по концам эталонной миры с горизонтальным базисным расстоянием 2 b=1.6020 м.
| Таблица 2 |
| Номер измерения |
практ |
миры |
L, м |
СКПL  , мм |
СКПb , мм |
t, сек |
,сек |
Е |
| мин |
сек |
мин |
сек |
вес |
| 1 |
40 |
07 |
40 |
21 |
136,482 |
8 |
0,1 |
3,63 |
-14 |
0,26 |
| 2 |
39 |
39 |
39 |
48 |
138,338 |
8 |
0,1 |
3,54 |
-09 |
0,39 |
| 3 |
38 |
36 |
38 |
41 |
142,332 |
8 |
0,1 |
3,35 |
-05 |
0,67 |
| 4 |
38 |
11 |
37 |
58 |
145,047 |
8 |
0,1 |
3,23 |
13 |
0,25 |
| 5 |
34 |
08 |
34 |
01 |
161,890 |
8 |
0,1 |
2,62 |
07 |
0,37 |
| 6 |
32 |
36 |
32 |
42 |
168,342 |
8 |
0,1 |
2,43 |
-06 |
0,40 |
| 7 |
31 |
09 |
31 |
01 |
177,485 |
8 |
0,1 |
2,19 |
08 |
0,27 |
| 8 |
19 |
33 |
19 |
33 |
281,529 |
8 |
0,1 |
0,92 |
00 |
1,00 |
| 9 |
19 |
16 |
19 |
25 |
283,539 |
8 |
0,1 |
0,91 |
-09 |
0,10 |
| 10 |
19 |
07 |
19 |
09 |
287,379 |
8 |
0,1 |
0,88 |
-02 |
0,44 |
| 11 |
18 |
13 |
18 |
27 |
298,372 |
8 |
0,1 |
0,83 |
-14 |
0,06 |
| 12 |
17 |
46 |
17 |
57 |
306,680 |
8 |
0,1 |
0,78 |
-11 |
0,07 |
| 13 |
17 |
34 |
17 |
26 |
315,823 |
8 |
0,1 |
0,74 |
08 |
0,09 |
| 14 |
17 |
13 |
17 |
13 |
319,817 |
8 |
0,1 |
0,73 |
00 |
1,00 |
| 15 |
12 |
46 |
12 |
59 |
423,861 |
9 |
0,1 |
0,43 |
-13 |
0,03 |
| 16 |
12 |
19 |
12 |
25 |
443,419 |
9 |
0,1 |
0,40 |
-06 |
0,07 |
| 17 |
12 |
04 |
12 |
11 |
451,881 |
9 |
0,1 |
0,39 |
-07 |
0,06 |
| 18 |
11 |
48 |
12 |
01 |
458,155 |
9 |
0,1 |
0,38 |
-13 |
0,03 |
| 19 |
11 |
53 |
11 |
50 |
464,864 |
9 |
0,1 |
0,37 |
03 |
0,12 |
| 20 |
11 |
18 |
11 |
22 |
484,165 |
9 |
0,1 |
0,34 |
-04 |
0,09 |
| 21 |
9 |
28 |
9 |
24 |
585,751 |
9 |
0,1 |
0,24 |
04 |
0,06 |
| 22 |
9 |
22 |
9 |
19 |
590,219 |
9 |
0,1 |
0,24 |
03 |
0,08 |
| 23 |
9 |
02 |
9 |
09 |
601,346 |
9 |
0,1 |
0,23 |
-07 |
0,03 |
| 24 |
8 |
58 |
9 |
07 |
603,202 |
9 |
0,1 |
0,23 |
-09 |
0,03 |
| 25 |
8 |
44 |
8 |
47 |
626,497 |
10 |
0,1 |
0,22 |
-03 |
0,07 |
| 26 |
7 |
27 |
7 |
26 |
739,684 |
10 |
0,1 |
0,16 |
01 |
0,16 |
| 27 |
7 |
15 |
7 |
12 |
763,236 |
10 |
0,1 |
0,15 |
03 |
0,05 |
| 28 |
7 |
20 |
7 |
10 |
767,704 |
10 |
0,1 |
0,15 |
10 |
0,02 |
| 29 |
6 |
56 |
7 |
08 |
771,544 |
10 |
0,1 |
0,15 |
-12 |
0,01 |
| 30 |
5 |
53 |
6 |
06 |
901,574 |
11 |
0,1 |
0,12 |
-13 |
0,01 |
| 31 |
5 |
59 |
6 |
03 |
908,025 |
11 |
0,1 |
0,12 |
-04 |
0,03 |
| 32 |
6 |
08 |
6 |
03 |
910,036 |
11 |
0,1 |
0,12 |
05 |
0,02 |
| 33 |
5 |
02 |
5 |
13 |
1055,083 |
11 |
0,1 |
0,09 |
-11 |
0,01 |
| 34 |
5 |
10 |
5 |
08 |
1069,916 |
11 |
0,1 |
0,09 |
02 |
0,04 |
| 35 |
4 |
38 |
4 |
37 |
1191,565 |
12 |
0,1 |
0,07 |
01 |
0,07 |
| 36 |
4 |
05 |
4 |
04 |
1353,455 |
12 |
0,1 |
0,06 |
01 |
0,06 |
* – СКПL – среднеквадратическая погрешность измеренного расстояния L;
** – СКПb – среднеквадратическая погрешность определения горизонтального базисного расстояния миры 2b. |
Способ позволяет непосредственно в полевых условиях оценивать с высокой степенью объективности и достоверности результаты единичных угловых измерений визирной цели на расстоянии более 1353 метров.
Формула изобретения
1. Способ определения веса единичного углового измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, отличающийся тем, что для измерений используют миру с тремя горизонтальными марками в виде отражателей, центральную из которых совмещают с визирной целью, и считывают отсчеты по горизонтальному кругу, измеряя углы между крайними и центральной марками, а о единичном весе E углового измерения судят по абсолютному значению разности измеренных углов , рассчитывая его численное значение по зависимости Е=(1+/t)-1, где =|1–2|, 1, 2 – правый и левый углы между крайними и средней контрольными марками миры, с;
t – теоретическая точность измерения угла, с.
2. Способ определения веса единичного углового измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, отличающийся тем, что для измерений используют миру с тремя горизонтальными марками в виде отражателей, центральную из которых совмещают с визирной целью, и измеряют угол практ между крайними марками и длину визирного луча L до центральной марки, а о единичном весе Е углового измерения судят по абсолютному значению разности измеренного значения угла практ и его теоретического значения миры, рассчитывая его численное значение по зависимости Е=(1+/t)-1, где
=|практ–миры|, с;  , с;
t – теоретическая точность измерения угла, с.
3. Способ по любому из пп.1 и 2, отличающийся тем, что в качестве прибора используют теодолит типа Т2.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 23.06.2008
Извещение опубликовано: 20.03.2010 БИ: 08/2010
|
|
