Патент на изобретение №2309334

(54) СПОСОБ КОНТРОЛЯ И УПРАВЛЕНИЯ СГОРАНИЯ ТОПЛИВА В ДВС И ИОНИЗАЦИОННЫЙ ДАТЧИК ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к системам контроля и управления процессами воспламенения и сгорания топлива, конкретно к системам контроля и управления процесса сгорания углеводородного топлива в камерах сгорания ДВС. Система для реализации способа контроля и управления сгоранием топлива содержит: камеру сгорания, поршень, свечу зажигания, металлический стержень – положительный электрод, изолированный от камеры сгорания – отрицательного электрода электронной системой управления двигателем (ЭСУД), и форсунки подачи топлива. Ионизационный датчик содержит отрицательный электрод – камеру сгорания и положительный электрод – металлический стержень, изолированный от камеры сгорания и установленный в зоне, наиболее удаленной от свечи зажигания. Величина ионного тока, характеризующая интенсивность выгорания ТВС, сравнивается с величиной ионного тока при =1 и, если отношение величин тока выходит за пределы 0,6-0,75, выдается команда на изменение расхода топлива через форсунку. Для осуществления предлагаемого способа контроля и управления сгоранием топлива ионизационный датчик установлен в наиболее удаленной от свечи зажигания зоне камеры сгорания. Так как измерение ионного тока пламени и сравнение замеряемого тока с величиной ионного тока при =1 производится непрерывно во все время работы ДВС, то в любой момент времени имеется информация о динамике выгорания ТВР вблизи стенки камеры сгорания, удаленной от свечи зажигания. Вследствие того, что скорость передачи информации о динамике выгорания определяется скоростью перемещения электронов в пламени, то результаты измерения и сравнения величин тока отражают динамику выгорания практически мгновенно, что дает возможность эффективно контролировать рабочий процесс с целью обеспечения минимальной токсичности выхлопа двигателя. Техническим результатом является обеспечение минимальной концентрации несгоревших углеводородов в отработавших газах поршневых двигателях внутреннего сгорания. 2 н. и 1 з.п. ф-лы, 1 ил.

Изобретение относится к системам контроля и управления процессами воспламенения и сгорания топлива, конкретно к системам контроля и управления процесса сгорания углеводородного топлива в камерах сгорания ДВС.

К настоящему времени для контроля воспламенения и сгорания топлива в топках металлургических печей, котельных установок, в форсажных камерах сгорания турбореактивных двигателей широко применяются системы, работа которых основана на измерении ионного тока пламени и сравнении замеренной величины с эталонным значением тока [1, 2, 3]. Появление ионного тока в пламени регистрируется практически мгновенно, а изменение его величины отражает изменение параметров горения – давления, температуры, турбулентности, состава смеси, степени его завершенности.

Для измерения ионного тока в пламени наиболее часто применяются ионизационные датчики, в которых одним из электродов является изолированный от камеры сгорания металлический стержень, а вторым – масса камеры сгорания. Ионизационные датчики такого типа в системах автоматического контроля и управления процессов воспламенения и горения представлены на рис.158, 159 и 160 [1], стр.260-264 [2] и в [3].

Обсуждаемые способы содержат следующие операции: одновременно подается электрическое напряжение на электроды ионизационного датчика и на свечи зажигания запального устройства. Затем подается топливо и воздух или топливно-воздушная смесь (ТВС) в камеру сгорания или топку. Воспламенение ТВС приводит к формированию факела пламени. Пламя, омывая электроды ионизационного датчика, замыкает электрическую цепь, в которой возникает электрический ток, что свидетельствует о нормальном воспламенении и горении. При исчезновении ионного тока в электрической цепи датчика его цепь размыкается и проходит сигнал на прекращение подачи топлива.

Основным недостатком рассмотренных способов и устройств является то, что они надежно и эффективно определяют наличие воспламенения и горения в камерах сгорания и топках, работающих при постоянном давлении, температуре, скорости и турбулентности потока ТВС и требуют новых разработок для применения таких систем с целью контроля и управления сжиганием топлива при минимальной токсичности отработавших газов (ОГ).

В условиях поршневых ДВС, когда воспламенение и сгорание топливно-воздушного заряда (ТВР) протекает в течение нескольких миллисекунд при меняющихся скоростях и турбулентности, изменении температуры ˜ в 4 раза, давления ˜ в 3,5-5 раз в настоящее время в качестве ионизационного датчика пытаются применять свечу зажигания [4, 5, 6]. При этом работы ведутся в направлении определения по изменению ионного тока состава смеси, протекания давления в камере сгорания и концентрации оксида азота.

Основным недостатком применения свечи зажигания в качестве ионизационного датчика является то, что ионный ток измеряется в небольшом объеме вблизи ее электродов [1, 2, 3]. В этом случае контроль протекания химических реакций сгорания возможен лишь в момент воспламенения и первоначальный период распространения пламени, пока пламя омывает электроды ионизационного датчика – это первый пик ионного тока, хемиионизация. Затем величина ионного тока снижается и к окончанию процесса сгорания появляется второй пик, так называемый постпламенный, обусловленный термоионизацией. И если по характеру протекания и изменению величины первого и второго пика ионного тока можно судить о составе смеси, давлении и концентрации оксида азота, то о контроле концентрации несгоревших углеводородов (СН) по этим сигналам судить невозможно.

Считается общеизвестным [7], что концентрация несгоревших углеводородов определяется главным образом степенью завершенности химических реакций сгорания вблизи стенок камеры сгорания.

Целью изобретения является обеспечение минимальной концентрации несгоревших углеводородов в отработавших газах поршневых двигателях внутреннего сгорания.

Указанная цель достигается тем, что в известном способе контроля и управления сгоранием топлива, включающем измерение и сравнение с эталонным значением ионного тока в пламени и регулирование подачи топлива, измерение и сравнение между собой величин ионного тока производят в зоне завершения сгорания топлива, поддерживая соотношение величины измеренного ионного тока к величине ионного тока при коэффициенте избытка воздуха , равном единице, в диапазоне 0,6-0,75. При отношении величины измеренного ионного тока к величине ионного тока при коэффициенте избытка воздуха , равном единице, большем 0,75, необходимо увеличение подачи топлива, а при значениях, меньших 0,6, – уменьшение количества топлива.

Для осуществления предлагаемого способа контроля и управления сгоранием топлива в известном ионизационном датчике, содержащем изолированные друг от друга электроды, один из которых, отрицательный, – камера сгорания двигателя, второй, положительный, – изолированный от камеры сгорания металлический стержень, установлен в наиболее удаленной от свечи зажигания зоне камеры сгорания.

Так как измерение ионного тока пламени и сравнение замеряемого тока с величиной ионного тока при =1 производится непрерывно во все время работы ДВС, то в любой момент времени имеется информация о динамике выгорания ТВР вблизи стенки камеры сгорания, удаленной от свечи зажигания. В настоящее время считается общеизвестным, что концентрация несгоревших углеводородов в ОГ поршневых ДВС определяется главным образом динамикой выгорания в тонком слое у стенок камеры сгорания.

Вследствие того, что скорость передачи информации о динамике выгорания определяется скоростью перемещения электронов в пламени, то результаты измерения и сравнения величин тока отражают динамику выгорания практически мгновенно.

Следовательно, способ контроля и управления сгоранием топлива и ионизационный датчик для его осуществления соответствует критерию изобретения «новизна».

Сравнение решения не только с прототипом, но и с другими техническими решениями в данной области техники позволило выявить в них признаки, отличающие заявляемое решение от прототипа, что позволяет сделать вывод о соответствии критерию «изобретательский уровень».

На фиг.1 показана схема системы для реализации предлагаемого способа контроля и управления сгоранием топлива и ионизационного датчика для его осуществления, на фиг.2 – экспериментальная зависимость концентрации несгоревших углеводородов от соотношения измеряемой величины ионного тока к ионному току при коэффициенте избытка воздуха, равном единице.

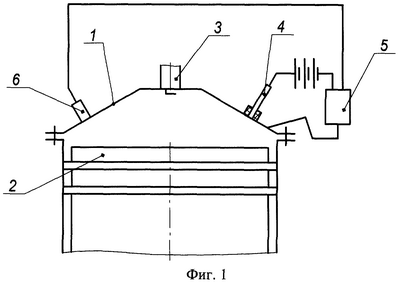

Система для реализации способа контроля и управления сгоранием топлива, как показано на фиг.1, содержит камеру сгорания 1, поршень 2, свечу зажигания 3, металлический стержень 4 – положительный электрод, изолированный от камеры сгорания – отрицательного электрода электронной системой управления двигателем (ЭСУД), и форсунки 6 подачи топлива.

Ионизационный датчик, см. фиг.1 содержит отрицательный электрод – камеру сгорания 1 и положительный электрод – металлический стержень 4, изолированный от камеры сгорания и установленный в зоне, наиболее удаленной от свечи зажигания 3.

Пример работы: при приближении днища поршня 2 к верхней мертвой точке на свечу зажигания 3 подается электрическое питание высокого напряжения и между электродами свечи проскакивает электрическая искра, воспламеняющая топливно-воздушную смесь в объеме вокруг электродов свечи. От воспламенившегося объема пламя распространяется по свежей ТВС в камере сгорания. В процессе завершения сгорания фронт пламени, достигнув положительного электрода – металлического стержня 4, замыкает электрическую цепь между электродами ионизационного датчика, камерой сгорания 1 и металлическим стержнем 4, в которой появляется ионный ток. Величина ионного тока, характеризующая интенсивность выгорания ТВС, сравнивается в ЭСУД с величиной ионного тока при =1 и, если отношение величин тока выходит за пределы 0,6-0,75, ЭСУД выдает команду на изменение расхода топлива через форсунку 6.

Проведенные экспериментальные исследования на одноцилиндровой установке ДВС и на двигателе ВА3-1111 подтвердили, см. фиг.2, что применение предлагаемого способа контроля и управления сгоранием топлива и ионизационного датчика для его осуществления позволяют обеспечить сжигание топлива при минимальной концентрации несгоревших углеводородов в ОГ ДВС.

Разработана документация для изготовления ионизационного датчика и системы контроля и управления для ее опытной эксплуатации в условиях экспериментального двигателя.

Литература:

1. Степанов Е.М., Дьячков Б.Г. Ионизация в пламени и электрическое поле. М.: Металлургия, 1968.

2. Лаутон Д.Ж. Электрические аспекты горения. М.: Энергия, 1976.

3. Шайкин А.П., Русаков М.М., Егоров А.Г. и др. Способ контроля и управления сжиганием топлива и ионизационный датчик для его осуществления. Патент на изобретение РФ №2096690, Бюл. №32.

4. R.Reinmann, A.Saitzkoff, F.Mauss, “Local Air-Fuel Ratio Measurements Using the Spark Plug as an lonisation Sensor”, SAE Paper No 970856, 1997.

5. A.Saitzkoff, R.Reinmann, F.Mauss, M.Glavmo, “In-Cylinder Pressure Measurements Using the Spark Plug as an lonisation Sensor”, SAE Paper No 970857, 1997.

6. Gerard W. Malaczynski and Michael E. Baker, “Real-Time Digital Signal Processing of lonization Current for Engine Diagnostic and Control”, SAE Paper No 2003-03-1119.

7. Образование и разложение загрязняющих веществ в пламени: Пер. с англ./Ред. Н.А.Чигир. – М.: Машиностроение, 1981. – 497 с., ил, с.277-285.

Формула изобретения

1. Способ контроля и управления сгоранием топлива путем измерения и сравнения с эталонным значением ионного тока в пламени и регулирование подачи топлива, отличающийся тем, что измерение и сравнение между собой величин ионного тока производят в зоне завершения сгорания топлива, поддерживая отношение величины измеренного ионного тока к величине ионного тока при коэффициенте избытка воздуха , равном единице, в диапазоне 0,6-0,75.

2. Способ контроля и управления сгоранием по п.1, отличающийся тем, что при отношении величины измеренного ионного тока к величине ионного тока при коэффициенте избытка воздуха , равном единице, большем 0,75, необходимо увеличение подачи топлива, а при значениях меньших 0,6 – уменьшение количества топлива.

3. Ионизационный датчик, содержащий два, изолированных друг от друга электрода, одним из которых является камера сгорания двигателя, отличающийся тем, что, с целью измерения ионного тока в зоне завершения сгорания топлива, второй электрод, изолированный от камеры сгорания металлический стержень, устанавливается в наиболее удаленной от свечи зажигания зоне камеры сгорания.

РИСУНКИ
