Патент на изобретение №2309266

(54) ЭЛЕМЕНТ ГЛУШИТЕЛЯ ШУМА

(57) Реферат:

Изобретение относится к машиностроению, а именно к промышленной акустике, в частности к широкополосному и низкочастотному шумоглушению, и может быть использовано во всех отраслях народного хозяйства при шумоглушении в системах вентиляции и кондиционирования воздуха. Технический результат – улучшение акустических характеристик в области низких, средних и высоких частот. Элемент глушителя шума состоит из корпуса с откидной крышкой, заполненного звукопоглощающим материалом, помещенным в защитную оболочку. Стенки корпуса и крышки выполнены с перфорацией из нержавеющей стали толщиной 0,7 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм. 5 з.п. ф-лы, 1 ил.

Изобретение относится к машиностроению, а именно к промышленной акустике, в частности к широкополосному и низкочастотному шумоглушению, и может быть использовано во всех отраслях народного хозяйства при шумоглушении в системах вентиляции и кондиционирования воздуха.

Наиболее близким к изобретению является элемент глушителя шума, состоящий из корпуса, заполненного звукопоглощающим материалом, помещенным в защитную оболочку (а.с. СССР №338734, опубл. 01.01.1972 г. (прототип)).

Недостатком известного решения является то, что оно обеспечивает шумоглушение преимущественно на высоких частотах, что не позволяет использовать их в помещениях, где необходимо широкополосное шумоглушение, включающее низкие и инфразвуковые частоты.

Технический результат – улучшение акустических характеристик в области низких, средних и высоких частот.

Это достигается тем, что в элементе глушителя шума, состоящем из корпуса с откидной крышкой, заполненного звукопоглощающим материалом, помещенным в защитную оболочку, стенки корпуса и крышки выполнены с перфорацией из нержавеющей стали толщиной 0,7 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм.

В качестве звукопоглощающего материала могут использоваться плиты из минеральной ваты на базальтовой основе типа “Rockwool”.

В качестве звукопоглощающего материала могут использоваться плиты на основе алюминийсодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5…0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа.

В качестве звукопоглощающего материала могут использоваться элементы из жесткого пористого шумопоглощающего материала, например, пеноалюминия или металлокерамики, или металлопоролона, или камня-ракушечника со степенью пористости, находящейся в диапазоне оптимальных величин 30…45%.

В качестве звукопоглощающего материала могут использоваться элементы с послойной и перекрестной намоткой из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас.

В качестве звукопоглощающего материала могут использоваться крошки из твердых вибродемпфирующих материалов, например эластомера, полиуретана или пластиката типа “Агат”, “Антивибрит”, “Швим”, причем размер фракций крошки лежит в оптимальном интервале величин 0,3…2,5 мм.

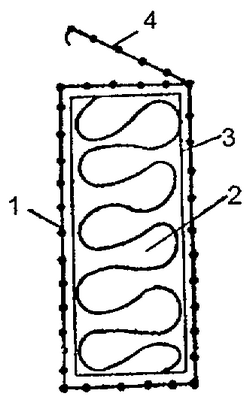

На чертеже изображен элемент глушителя шума.

Элемент глушителя шума состоит из корпуса 1 с откидной крышкой 4, заполненного звукопоглощающим материалом 2, помещенным в защитную оболочку 3.

Стенки гофрированного материала 2 выполнены с щелевой перфорацией из нержавеющей стали или оцинкованного листа толщиной 0,7 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм или “Полиэстер” толщиной 25 мкм, или алюминиевого листа толщиной 1,0 мм и толщиной покрытия 25 мкм.

В качестве звукопоглощающего материала 2 используются плиты из минеральной ваты на базальтовой основе типа «Rockwool».

В качестве звукопоглощающего материала 2 используются плиты на основе алюминийсодержащих сплавов с последующим наполнением их гидридом титана

или воздухом с плотностью в пределах 0,5…0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5…10 МПа, прочность на изгиб в пределах 10…20 МПа. Звукопоглощающий материал 2 выполнен из жесткого пористого шумопоглощающего материала, например пеноалюминия или металлокерамики, или металлопоролона, или камня-ракушечника со степенью пористости, находящейся в диапазоне оптимальных величин 30…45% (на чертеже не показано). Звукопоглощающий материал 2 выполнен в виде элементов с послойной и перекрестной намоткой из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас (на чертеже не показано). Звукопоглощающий материал 2 выполнен в виде крошки из твердых вибродемпфирующих материалов, например эластомера, полиуретана или пластиката типа “Агат”, “Антивибрит”, “Швим”, причем размер фракций крошки лежит в оптимальном интервале величин: 0,3…2,5 мм (на чертеже не показано).

Элемент глушителя шума работает следующим образом.

Низкочастотное звукопоглощение осуществляется за счет мембранного возбуждения стенок корпуса и косвенно внутренних объемов воздуха. За счет большого декремента затухания в материале возникает поглощение звуковой энергии при диссипации. Переход звуковой энергии в тепловую (диссипация, рассеивание энергии) происходит в порах звукопоглотителя, представляющих собою модель резонаторов “Гельмгольца”, где потери энергии происходят за счет трения колеблющейся с частотой возбуждения массы воздуха, находящегося в горловине резонатора, о стенки самой горловины, имеющей вид разветвленной сети пор звукопоглотителя.

Формула изобретения

1. Элемент глушителя шума, состоящий из корпуса с откидной крышкой, заполненного звукопоглощающим материалом, помещенным в защитную оболочку, отличающийся тем, что стенки корпуса и крышки выполнены с перфорацией из нержавеющей стали толщиной 0,7 мм с полимерным защитно-декоративным покрытием типа “Пурал” толщиной 50 мкм.

2. Элемент глушителя шума по п.1, отличающийся тем, что в качестве звукопоглощающего материала используются плиты из минеральной ваты на базальтовой основе типа “Rockwool”.

3. Элемент глушителя шума по п.1, отличающийся тем, что в качестве звукопоглощающего материала используются плиты на основе алюминийсодержащих сплавов с последующим наполнением их гидридом титана или воздухом с плотностью в пределах 0,5-0,9 кг/м³ со следующими прочностными свойствами: прочность на сжатие в пределах 5-10 МПа, прочность на изгиб в пределах 10-20 МПа.

4. Элемент глушителя шума по п.1, отличающийся тем, что в качестве звукопоглощающего материала используются элементы из жесткого пористого шумопоглощающего материала, например пеноалюминия или металлокерамики, или металлопоролона, или камня-ракушечника со степенью пористости, находящейся в диапазоне оптимальных величин 30-45%.

5. Элемент глушителя шума по п.1, отличающийся тем, что в качестве звукопоглощающего материала используются элементы с послойной и перекрестной намоткой из пористых нитей, намотанных на акустически прозрачный каркас, например проволочный каркас.

6. Элемент глушителя шума по п.1, отличающийся тем, что в качестве звукопоглощающего материала используются крошки из твердых вибродемпфирующих материалов, например эластомера, полиуретана, или пластиката типа “Агат”, “Антивибрит”, “Швим”, причем размер фракций крошки лежит в оптимальном интервале величин 0,3-2,5 мм.
