Патент на изобретение №2309259

(54) ТЕПЛОВАЯ ЭЛЕКТРИЧЕСКАЯ СТАНЦИЯ

(57) Реферат:

Изобретение предназначено для определения мест присосов воздуха и может быть использовано на тепловых электростанциях. Тепловая электрическая станция содержит паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды. На трубопроводе основного конденсата турбины за конденсатным насосом и на конденсатопроводах подогревателей исходной добавочной воды и нижнего и верхнего сетевых подогревателей установлены датчики рН. Изобретение обеспечивает повышение экономичности и надежности тепловой электрической станции. 1 з.п. ф-лы, 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях.

Известен аналог – тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды (патент №2237813, Б.И. 2004, №28). Этот аналог принят в качестве прототипа.

Недостатками аналога и прототипа является пониженная экономичность и надежность тепловых электростанций из-за низких точности определения и оперативности обнаружения и устранения мест присосов воздуха. Низкая точность определения мест присосов воздуха обусловлена тем, что основная часть кислорода успевает прореагировать с металлом конденсатопровода до места установки кислородомера.

Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности и надежности тепловой электрической станции путем повышения точности определения и оперативности обнаружения и устранения мест присосов воздуха.

Для достижения этого результата предложена тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды.

Особенность заключается в том, что на трубопроводе основного конденсата турбины за конденсатным насосом и на конденсатопроводах подогревателей исходной добавочной воды и нижнего и верхнего сетевых подогревателей установлены датчики рН. Датчики подключены к многоканальному рН-метру.

Новая взаимосвязь элементов позволяет повысить точность определения и оперативность обнаружения и устранения мест присосов воздуха, а значит, повысить надежность и экономичность работы тепловой электрической станции за счет снижения интенсивности внутренней коррозии трубопроводов конденсата и питательной воды, вызванной присосами воздуха.

Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата.

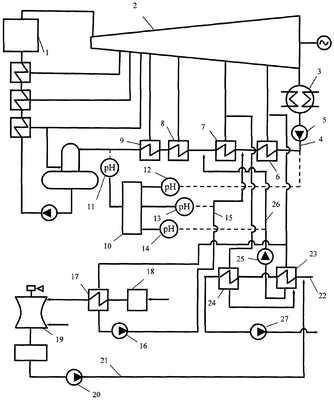

На чертеже изображена принципиальная схема тепловой электрической станции. Станция содержит котел 1, паровую турбину 2 с регенеративными отборами, конденсатор 3, трубопровод основного конденсата турбины 4 со включенными в него конденсатным насосом 5 и регенеративными подогревателями низкого давления 6, 7, 8, 9. В качестве устройства для проверки герметичности установлен многоканальный рН-метр 10, один датчик 11 которого установлен на трубопроводе питательной воды котлов, например, за четвертым подогревателем низкого давления 9, второй датчик 12 установлен на трубопроводе основного конденсата 4 за конденсатным насосом 5, третий датчик 13 установлен на конденсатопроводе 15 за конденсатным насосом 16 подогревателя исходной добавочной воды 17, а четвертый датчик установлен на трубопроводе конденсатопроводе 26 за конденсатным насосом 25 нижнего 23 и верхнего 24 сетевых подогревателей сетевой воды. Подогреватель исходной добавочной воды 17, водоподготовительная установка 18, вакуумный деаэратор 19 и насос исходной добавочной воды 20 включены в трубопровод исходной добавочной воды 21, который связан с трубопроводом сетевой воды 22. В трубопровод сетевой воды 22, кроме сетевого насоса 27, также включены нижний 23 и верхний 24 сетевые подогреватели.

Рассмотрим пример реализации заявленного решения.

Вырабатываемый в котле 1 пар направляют в турбину 2 и конденсируют в конденсаторе 3, основной конденсат турбин конденсатным насосом 5 подают в регенеративные подогреватели низкого давления 6, 7, 8, 9 и далее в деаэратор питательной воды, после которого основной конденсат турбины питательным насосом прокачивают через подогреватели высокого давления и подают в паровой котел. Периодическую проверку герметичности проводят по величине уровня рН потоков основного конденсата турбин за пределами вакуумной системы турбоустановки, например за четвертым подогревателем низкого давления 9, за конденсатным насосом 5, и по величине уровня рН потоков конденсата за теплообменниками, входящими в вакуумную систему турбоустановки, например за подогревателем исходной добавочной воды 17, за нижнем 23 и верхним 24 подогревателями сетевой воды.

Места присосов воздуха определяют по абсолютным величинам показаний датчиков рН 11, 12, 13, 14 многоканального рН-метра 10 и по разности этих величин. Поскольку свободный диоксид углерода, поступающий с присосами воздуха, определяющий величину уровня рН потоков конденсата, менее активно взаимодействует с металлом (по сравнению с кислородом), повышается точность определения присосов воздуха.

Таким образом, предложенное решение позволяет продлить срок службы трубопроводов и оборудования за счет повышения точности определения и оперативности обнаружения и устранения мест присосов воздуха и снижения интенсивности внутренней коррозии, вызванной присосами воздуха, т.е. повысить надежность и экономичность работы тепловой электрической станции.

Формула изобретения

1. Тепловая электрическая станция, содержащая паровую турбину с конденсатором, который через конденсатный насос связан трубопроводом основного конденсата с деаэратором питательной воды, отличающаяся тем, что на трубопроводе основного конденсата турбины за конденсатным насосом и на конденсатопроводах подогревателей исходной добавочной воды и нижнего и верхнего сетевых подогревателей установлены датчики рН.

2. Тепловая электрическая станция по п.1, отличающаяся тем, что датчики подключены к многоканальному рН-метру.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.12.2007

Извещение опубликовано: 20.05.2009 БИ: 14/2009
